本技術涉及滌綸長絲生產，尤其涉及一種滌綸長絲卷繞裝置。

背景技術：

1、滌綸長絲是用滌綸做成的長絲，滌綸是合成纖維中的一個重要品種，為了方便滌綸長絲存放和使用，需要使用卷繞裝置對滌綸長絲進行卷繞。

2、其中公告號：cn218560679u，公開了一種滌綸長絲卷繞裝置，包括底座；所述底座上固接有第一電機，所述底座上固接有第一固定板，所述第一電機的輸出軸與第一固定板通過軸承轉動連接，所述第一電機的輸出軸上固接有第一圓板，所述第一圓板上固接有轉動柱，所述轉動柱上套設有卷絲輥，所述底座上設有往復機構。

3、在上述的方案中雖然能夠將滌綸長絲進行卷繞，但是在使用的過程中發現：由于滌綸長絲在纏繞的過程中使得卷絲輥的直徑逐漸增大，如果卷繞輥的直徑達到一定的大小時，則說明滌綸長絲的纏繞量達標，但是無法檢測卷繞輥的直徑大小，會造成滌綸長絲在卷繞輥上卷繞過量的現象，使得滌綸長絲的材料浪費，增加企業的生產成本。為此，提出一種滌綸長絲卷繞裝置。

技術實現思路

1、本實用新型的目的是為了解決背景技術提出的問題，而提出的一種滌綸長絲卷繞裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種滌綸長絲卷繞裝置，包括固定架、電機和卷絲輥，所述電機固定設置于固定架的側壁上，所述電機的輸出端固定設有延伸至固定架內部的轉軸，所述固定架遠離轉軸的一側內壁轉動設有伸縮桿，所述伸縮桿和轉軸相對的一端均固定設有凸起側板，所述卷絲輥的兩端分別插接設置于兩個凸起側板之間；所述固定架的頂部可調節插接設有u形標桿，所述u形標桿的下端相對的一側分別固定設有紅外線發生器和紅外線接收器，所述固定架的側壁固定設有plc控制器，所述plc控制器的頂部固定設有報警器。

4、優選的，所述伸縮桿包括外桿、內桿和螺栓，所述外桿與內桿插接配合，所述螺栓將外桿與內桿的連接處固定連接，所述外桿的一端與固定架轉動連接，所述內桿的一端與凸起側板固定連接。

5、優選的，所述凸起側板的凸起部對稱固定設有兩個定位塊，所述卷絲輥的內壁設有與定位塊相配合的定位槽。

6、優選的，所述u形標桿的頂部固定設有內螺紋管，且內螺紋管的內部螺紋設有螺桿，所述螺桿的下端與固定架的頂部轉動連接，且螺桿的上端固定設有搖柄。

7、優選的，所述固定架的兩側且與紅外線發生器和紅外線接收器的位置對應處均固定設有標高尺，所述u形標桿的兩側均固定設有指針，且指針與標高尺對準設置。

8、優選的，所述電機、紅外線發生器、紅外線接收器和報警器均與plc控制器電性連接。

9、與現有技術相比，本實用新型提供了一種滌綸長絲卷繞裝置，具備以下有益效果：

10、1、該滌綸長絲卷繞裝置，通過設有的u形標桿、紅外線發生器和紅外線接收器，電機帶動卷絲輥旋轉時能夠將滌綸長絲進行纏繞，直到卷絲輥的直徑達到一定的程度時，卷絲輥上的滌綸長絲會將紅外線發生器和紅外線接收器的途徑遮擋，此時紅外線發生器和紅外線接收器之間的信號接收斷開，紅外線發生器和紅外線接收器再將信號發送至plc控制器，通過plc控制器停止電機的動作，同時plc控制器控制報警器報警動作。

11、2、該滌綸長絲卷繞裝置，通過設有的內螺紋管、螺桿和搖柄，手部轉動搖柄，搖柄帶動螺桿旋轉，螺桿旋轉驅動內螺紋管向上或者向下移動，使得u形標桿上的紅外線發生器和紅外線接收器進行上下位置調節，從而能夠對卷絲輥上卷繞的滌綸長絲量進行調整檢測。

12、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型能夠檢測卷絲輥上卷繞的滌綸長絲的量，避免造成滌綸長絲卷繞過量造成浪費的現象，降低了企業的生產成本。

技術特征：

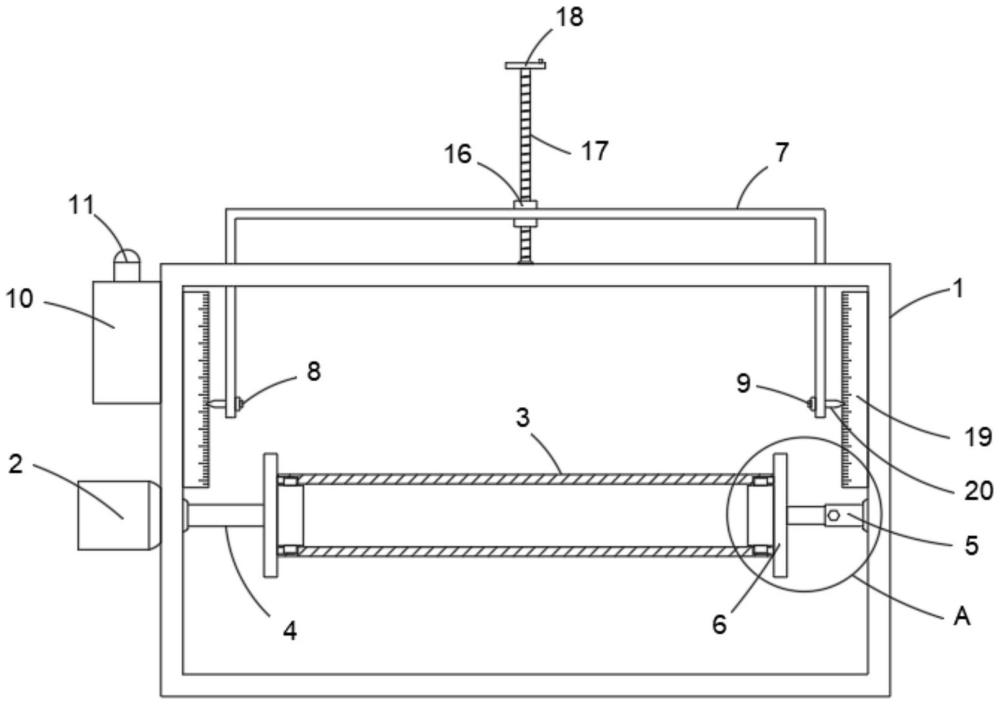

1.一種滌綸長絲卷繞裝置，包括固定架(1)、電機(2)和卷絲輥(3)，其特征在于，所述電機(2)固定設置于固定架(1)的側壁上，所述電機(2)的輸出端固定設有延伸至固定架(1)內部的轉軸(4)，所述固定架(1)遠離轉軸(4)的一側內壁轉動設有伸縮桿(5)，所述伸縮桿(5)和轉軸(4)相對的一端均固定設有凸起側板(6)，所述卷絲輥(3)的兩端分別插接設置于兩個凸起側板(6)之間；

2.根據權利要求1所述的一種滌綸長絲卷繞裝置，其特征在于，所述伸縮桿(5)包括外桿(12)、內桿(13)和螺栓(14)，所述外桿(12)與內桿(13)插接配合，所述螺栓(14)將外桿(12)與內桿(13)的連接處固定連接，所述外桿(12)的一端與固定架(1)轉動連接，所述內桿(13)的一端與凸起側板(6)固定連接。

3.根據權利要求1所述的一種滌綸長絲卷繞裝置，其特征在于，所述凸起側板(6)的凸起部對稱固定設有兩個定位塊(15)，所述卷絲輥(3)的內壁設有與定位塊(15)相配合的定位槽。

4.根據權利要求1所述的一種滌綸長絲卷繞裝置，其特征在于，所述u形標桿(7)的頂部固定設有內螺紋管(16)，且內螺紋管(16)的內部螺紋設有螺桿(17)，所述螺桿(17)的下端與固定架(1)的頂部轉動連接，且螺桿(17)的上端固定設有搖柄(18)。

5.根據權利要求1所述的一種滌綸長絲卷繞裝置，其特征在于，所述固定架(1)的兩側且與紅外線發生器(8)和紅外線接收器(9)的位置對應處均固定設有標高尺(19)，所述u形標桿(7)的兩側均固定設有指針(20)，且指針(20)與標高尺(19)對準設置。

6.根據權利要求1所述的一種滌綸長絲卷繞裝置，其特征在于，所述電機(2)、紅外線發生器(8)、紅外線接收器(9)和報警器(11)均與plc控制器(10)電性連接。

技術總結
本技術涉及滌綸長絲生產技術領域，且公開了一種滌綸長絲卷繞裝置，包括固定架、電機和卷絲輥，電機固定設置于固定架的側壁上，電機的輸出端固定設有延伸至固定架內部的轉軸，固定架遠離轉軸的一側內壁轉動設有伸縮桿，伸縮桿和轉軸相對的一端均固定設有凸起側板，卷絲輥的兩端分別插接設置于兩個凸起側板之間；固定架的頂部可調節插接設有U形標桿，U形標桿的下端相對的一側分別固定設有紅外線發生器和紅外線接收器，固定架的側壁固定設有PLC控制器，PLC控制器的頂部固定設有報警器。本技術能夠檢測卷絲輥上卷繞的滌綸長絲的量，避免造成滌綸長絲卷繞過量造成浪費的現象，降低了企業的生產成本。

技術研發人員：沈小紅,余理想
受保護的技術使用者：杭州聚鑫新材料有限公司
技術研發日：20240704
技術公布日：2025/4/24
