本技術涉及產品包裝，尤其是涉及一種間歇式夾心送料機構。

背景技術：

1、自動立式充填包裝機又稱火腿腸自動充填結扎機，其是生產腸類產品時用于包裝及封口作業的專用設備。

2、相關的自動立式充填包裝機生產的夾心類產品，其芯料均與火腿腸總長度相同，使得半成品在移動過程中或高溫殺菌時，芯料易流動，進而導致較稀或者粘度較低的芯料的保質期較短。

技術實現思路

1、本實用新型的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本公開的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

2、本實用新型提供一種間歇式夾心送料機構，來解決以上背景技術部分提到的技術問題。

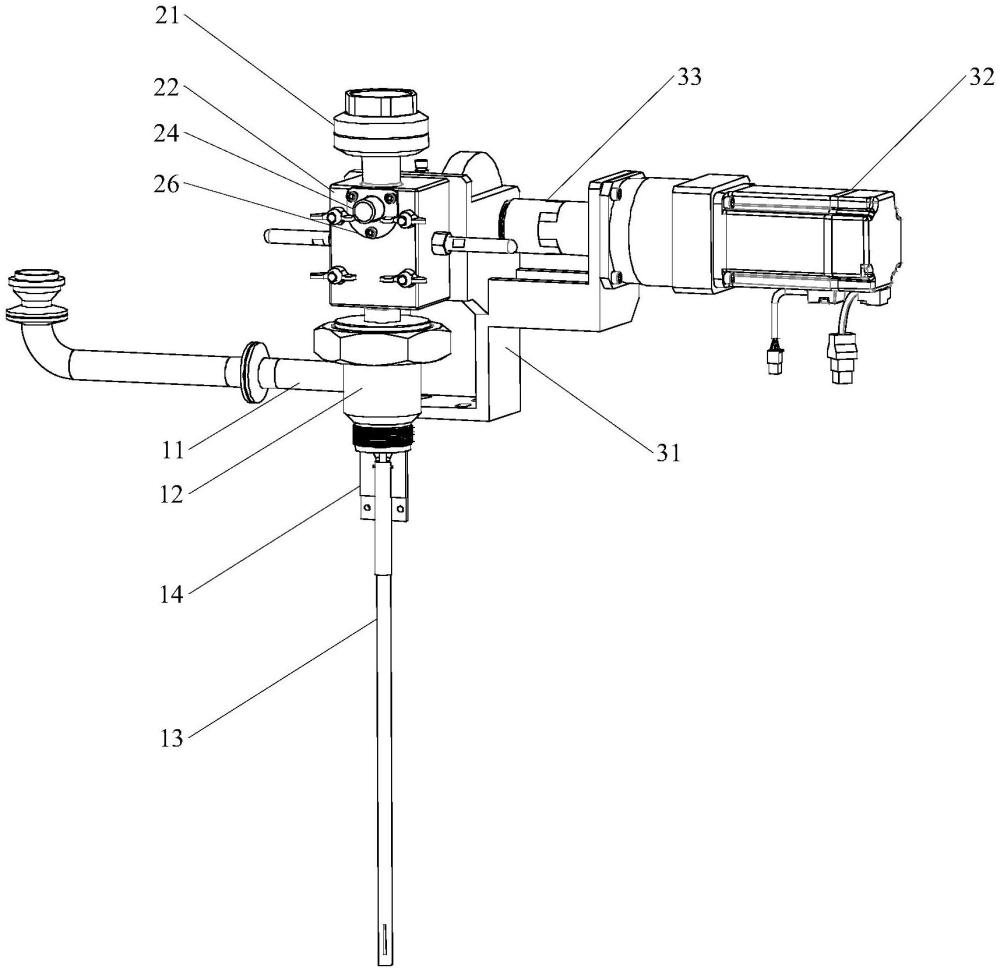

3、本實用新型的間歇式夾心送料機構，包括設置有主料進口的混合腔、與所述混合腔出口連通的充填管以及芯料間歇傳輸組件，其中：

4、所述芯料間歇傳輸組件包括設置有芯料孔的閥體、設置有通孔的主活塞、與所述主活塞連接的驅動部以及與所述芯料孔底部連通的夾心管；

5、所述芯料孔貫通于所述閥體，所述芯料孔的上端用于注入芯料；

6、所述主活塞可滑動地設置到所述閥體中，在所述驅動部的帶動下，所述通孔能夠與所述芯料孔連通或錯開；

7、所述夾心管穿過所述混合腔伸入到所述充填管中。

8、可選的，所述閥體內設置有主軸滑動銅套，所述主活塞可滑動地插設到所述主軸滑動銅套中；所述主活塞的第一端套置有固設到所述閥體的主軸端蓋。

9、可選的，所述驅動部包括與所述閥體固定連接的固定架，所述固定架上設置有依次連接的伺服電機、傳動軸以及盤形凸輪；所述主活塞的第二端固設有凸輪軸承，所述凸輪軸承與所述盤形凸輪的凹槽配合。

10、可選的，所述傳動軸的開放端套置有感應器碰頭，所述固定架上設置有感應器，用于根據檢測感應器碰頭確定芯料孔與通孔是否連通。

11、可選的，所述伺服電機與傳動軸之間連接有聯軸器。

12、可選的，所述驅動部還包括固設到所述固定架上的與所述主活塞平行的導柱以及與所述導柱可滑動連接的活動板，所述活動板與所述主活塞固定連接，所述凸輪軸承的連接端與所述活動板固定連接。

13、可選的，所述活動板上設置有直線軸承，所述直線軸承套置到所述導柱。

14、可選的，所述閥體底部設置有副活塞腔以及可滑動地設置到所述副活塞腔中的副活塞，所述副活塞的第一端與所述副活塞腔構成芯料腔，所述芯料腔始終與所述芯料孔連通，所述副活塞的第二端與所述活動板固定連接。

15、可選的，所述副活塞包括依次連接的副活塞端蓋、副活塞軸和副活塞軸桿，所述副活塞端蓋與所述副活塞腔構成芯料腔；所述副活塞軸的兩端套置有密封圈；所述副活塞軸桿與所述活動板固定連接。

16、可選的，所述主料進口連接有用于注入主料的夾心連接管；所述芯料孔的上端連接有用于注入芯料的進料接頭。

17、本實用新型的上述實施例具有如下有益效果：通過本實用新型的一些實施例的間歇式夾心送料機構，能夠形成芯料及主料長度不同的產品，即在產品兩端由主料封口，芯料被主料包裹的形式。進而能夠避免芯料流出的情況發生，能夠提高較稀或者粘度較低的芯料的保質期。

18、具體來說，通過芯料間歇傳輸組件能夠?qū)崿F(xiàn)芯料的間歇式供料。該芯料間歇傳輸組件的主活塞通過驅動部能夠在閥體內往復運動，進而使得主活塞上的通孔能夠與閥體內的芯料孔連通或者錯開。當上述芯料孔與通孔錯開時，由芯料孔上端注入的芯料被主活塞阻隔，無法加注。當上述芯料孔與通孔連通時，芯料能夠由芯料孔注入到夾心管。如此一來，通過驅動部控制主活塞的運動能夠?qū)崿F(xiàn)芯料的間歇式注入。

19、進一步地，充填管與混合腔連通，夾心管伸入到充填管中。在充填前期和末期，通孔與芯料錯開，主料獨自進入到包裝膜能夠形成封口。在充填中期，通孔與芯料孔連通，主料能夠包裹芯料進入到包裝膜。兩端的封口能夠?qū)崿F(xiàn)對芯料的包裹，避免芯料流動，從而提高了粘度較低的芯料的保質期。

技術特征：

1.一種間歇式夾心送料機構，其特征在于，包括設置有主料進口的混合腔、與所述混合腔出口連通的充填管以及芯料間歇傳輸組件，其中：

2.根據權利要求1所述的間歇式夾心送料機構，其特征在于，所述閥體內設置有主軸滑動銅套，所述主活塞可滑動地插設到所述主軸滑動銅套中；所述主活塞的第一端套置有固設到所述閥體的主軸端蓋。

3.根據權利要求1所述的間歇式夾心送料機構，其特征在于，所述傳動軸的開放端套置有感應器碰頭，所述固定架上設置有感應器，用于根據檢測感應器碰頭確定芯料孔與通孔是否連通。

4.根據權利要求1所述的間歇式夾心送料機構，其特征在于，所述伺服電機與傳動軸之間連接有聯軸器。

5.根據權利要求1所述的間歇式夾心送料機構，其特征在于，所述驅動部還包括固設到所述固定架上的與所述主活塞平行的導柱以及與所述導柱可滑動連接的活動板，所述活動板與所述主活塞固定連接，所述凸輪軸承的連接端與所述活動板固定連接。

6.根據權利要求5所述的間歇式夾心送料機構，其特征在于，所述活動板上設置有直線軸承，所述直線軸承套置到所述導柱。

7.根據權利要求5所述的間歇式夾心送料機構，其特征在于，所述閥體底部設置有副活塞腔以及可滑動地設置到所述副活塞腔中的副活塞，所述副活塞的第一端與所述副活塞腔構成芯料腔，所述芯料腔始終與所述芯料孔連通，所述副活塞的第二端與所述活動板固定連接。

8.根據權利要求7所述的間歇式夾心送料機構，其特征在于，所述副活塞包括依次連接的副活塞端蓋、副活塞軸和副活塞軸桿，所述副活塞端蓋與所述副活塞腔構成芯料腔；所述副活塞軸的兩端套置有密封圈；所述副活塞軸桿與所述活動板固定連接。

9.根據權利要求1所述的間歇式夾心送料機構，其特征在于，所述主料進口連接有用于注入主料的夾心連接管；所述芯料孔的上端連接有用于注入芯料的進料接頭。

技術總結
本技術提供了一種間歇式夾心送料機構，包括設置有主料進口的混合腔、與混合腔出口連通的充填管以及芯料間歇傳輸組件，芯料間歇傳輸組件包括設置有芯料孔的閥體、設置有通孔的主活塞、與主活塞連接的驅動部以及與芯料孔底部連通的夾心管；芯料孔貫通于閥體，芯料孔的上端用于注入芯料；主活塞可滑動地設置到閥體中，在驅動部的帶動下，通孔能夠與芯料孔連通或錯開；夾心管穿過混合腔伸入到充填管中。該實施方式中主活塞通過驅動部能夠在閥體內往復運動，進而使得通孔能夠與閥體內的芯料孔連通或者錯開。如此一來，能夠?qū)崿F(xiàn)芯料的間歇式注入。

技術研發人員：鄭長青,時晉洋
受保護的技術使用者：北京航天東方科技發展有限公司
技術研發日：20240703
技術公布日：2025/4/28
