本技術涉及瓦楞紙箱防護領域，具體為一種抗磨損的瓦楞紙箱。

背景技術：

1、瓦楞紙箱是一種由瓦楞紙板制成的廣泛應用的包裝制品，經過模切、壓痕、釘箱或粘箱等工藝加工而成，其由面紙、芯紙、里紙及瓦楞層構成，因此具備良好的緩沖減震功能，瓦楞紙箱憑借出色的使用性能和加工性能，已逐漸替代了傳統的木箱等運輸包裝，成為現代商貿中首選的包裝方式，它不僅能有效保護商品，在倉儲和運輸中提供便利，同時還能增添商品的美感，起到宣傳效果。

2、現有的抗磨損的瓦楞紙箱如申請?zhí)枮椤?02120677620.4”的“一種抗磨損的瓦楞紙箱”，包括箱體，箱體的頂部周向連接有箱蓋，箱體的四個拐角處均可拆卸連接有橡膠凸條，橡膠凸條遠離箱體的兩端設置有兩塊加強板，且兩塊加強板分別位于橡膠凸條長度方向的兩端，各加強板的一側表面設置有導向凸條，箱體的側壁設置有定位凸條，定位凸條遠離箱體的一側表面設置有與導向凸條對應的導向槽，導向凸條與導向槽滑移配合，各加強板與箱體之間設置有用于上鎖和解鎖橡膠凸條的鎖合組件。增設兩塊加強板以增強橡膠凸條在箱體上的穩定性，也保證橡膠凸條保持平整，從而解決瓦楞紙箱拐角易磨損的問題，提高了瓦楞紙箱的使用壽命，雖然上述專利提升了瓦楞紙箱的抗磨損性，然而該專利使用了箱體、箱蓋、抬放孔、橡膠凸條、第一魔術貼、第二魔術貼、加強板、導向凸條、導向槽、鎖合組件、定位銷、彈簧、定位槽、導向柱、通孔、定位孔、緩沖板、加強架、插塊、插孔、磁鐵塊、定位凸條等多個結構，該解決方案使用的結構較為冗余，存在實用性較差的問題，因此這時就需要提供一種新型的抗磨損的瓦楞紙箱，通過較少的結構同時可以起到更好的抗磨損效果。

技術實現思路

1、基于此，本實用新型的目的是提供一種抗磨損的瓦楞紙箱，以解決現有技術中使用多個復雜結構導致的實用性較差的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗磨損的瓦楞紙箱，包括箱子和箱蓋，所述箱子包括箱體，所述箱蓋包括蓋體，所述蓋體的底部開設有扣槽，所述扣槽與箱體相扣和；

3、所述蓋體的外側開設有四個側槽，所述側槽的內部儲存有抗磨膜，多個所述側槽的外側通過可撕邊安裝有活動片；

4、所述抗磨膜的一端與側槽固定連接，所述抗磨膜的另一端與活動片固定連接；

5、所述箱體的外側下方設置有多個粘性條，所述粘性條的外側設置有隔離紙，所述粘性條與活動片相粘連。

6、通過采用上述技術方案，箱子與箱蓋的設計確保了紙箱的封閉性和易用性，扣槽與箱體的相扣設計提供了安全的封閉機制，而側槽中的抗磨膜則通過活動片和粘性條方便地固定在箱體上，增強了紙箱的抗磨損能力。

7、進一步的，所述抗磨膜的材質為聚四氟乙烯薄膜。

8、通過采用上述技術方案，抗磨膜采用聚四氟乙烯薄膜材質，這種材料具有卓越的耐磨性和耐腐蝕性，能有效保護紙箱免受外界磨損，延長使用壽命。

9、進一步的，所述抗磨膜撐開后與箱體之間形成用有空隙，所述抗磨膜用于保護箱體的四邊。

10、通過采用上述技術方案，抗磨膜撐開后與箱體之間形成的空隙能夠減少箱體與外界物體的直接接觸，降低磨損風險，進一步保護紙箱的完整性。

11、進一步的，所述箱體的頂部四角設置有防撞條，所述防撞條的材質為厚紙板，且所述防撞條呈弧形結構設置。

12、通過采用上述技術方案，箱體頂部四角設置的防撞條，采用厚紙板材質且呈弧形結構，能有效吸收撞擊力，保護紙箱在搬運和運輸過程中不易受損。

13、進一步的，四個所述防撞條用于保護箱體的四角。

14、通過采用上述技術方案，四個防撞條分別位于箱體的四角，這些區域是紙箱最易受損的地方，防撞條的設置能顯著提高紙箱的防撞能力。

15、進一步的，所述箱體的內部開設有收納槽，所述收納槽用于收納物品。

16、通過采用上述技術方案，箱體內部的收納槽為物品提供了穩定、有序的存放空間，確保物品在運輸和存儲過程中的安全性和便捷性。

17、綜上所述，本實用新型主要具有以下有益效果：

18、1、本實用新型通過設置箱體、箱蓋，其中箱體作為主要承載部分，不僅提供足夠的空間容納物品，還能以其堅固結構抵御外部壓力，蓋體則具備強大的強度和剛性，實現緊密封合，特別的是，蓋體底部的扣槽與箱體緊密相扣，增強了連接穩定性，防止箱蓋意外打開，同時，蓋體外側的側槽為抗磨膜提供了便捷的儲存空間，這種隱藏式設計既美觀又實用，抗磨膜作為關鍵組件，采用聚四氟乙烯薄膜材質，具有出色的耐磨、耐腐蝕性，能有效減少箱體與外界的摩擦，延長使用壽命，活動片通過可撕邊與蓋體相連，便于用戶輕松安裝抗磨膜，而粘性條則用于將抗磨膜牢固固定在箱體上，其外側的隔離紙保護了粘性，確保粘性不受影響，此外，抗磨膜撐開后與箱體之間形成的空隙提供了緩沖空間，更好地保護箱體四邊免受磨損，總的來說，這種瓦楞紙箱通過合理的結構設計和優質的材料選擇，以簡約而高效的方式解決了現有技術中結構復雜、實用性差的問題，顯著提升了紙箱的抗磨損性能；

19、2、本實用新型通過設置防撞條，而防撞條被巧妙地設置在瓦楞紙箱箱體頂部的四個角落，這些區域在搬運和運輸過程中極易受到撞擊，防撞條采用厚紙板材質，這種材料展現出卓越的抗沖擊與緩沖特性，能有效吸收并分散外力沖擊，進而減少對箱體的直接傷害，其獨特的弧形結構設計不僅完美貼合箱體四角，還能在受到?jīng)_擊時將力量均勻分散到更廣的區域，顯著減輕對箱體角落的集中壓力，因此，增設防撞條后，瓦楞紙箱在運輸途中的抗撞擊性能得到大幅提升，從而更好地保護箱體及內裝物品，有效延長了紙箱的使用壽命。

技術特征：

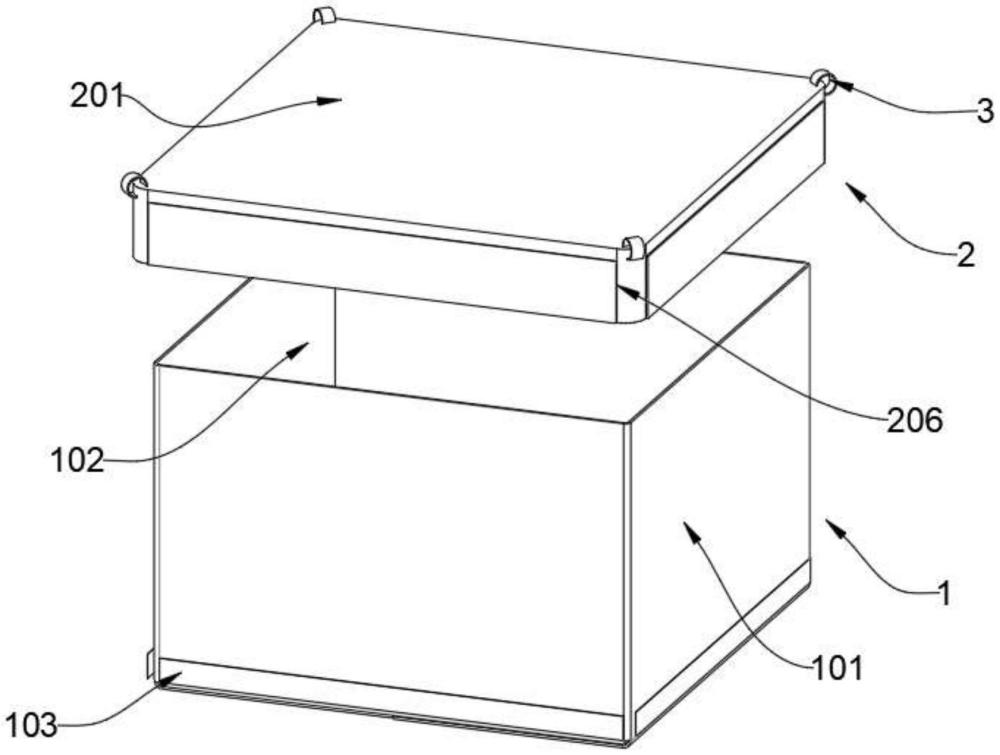

1.一種抗磨損的瓦楞紙箱，其特征在于：包括箱子(1)和箱蓋(2)，所述箱子(1)包括箱體(101)，所述箱蓋(2)包括蓋體(201)，所述蓋體(201)的底部開設有扣槽(202)，所述扣槽(202)與箱體(101)相扣和；

2.根據權利要求1所述的抗磨損的瓦楞紙箱，其特征在于：所述抗磨膜(205)的材質為聚四氟乙烯薄膜。

3.根據權利要求1所述的抗磨損的瓦楞紙箱，其特征在于：所述抗磨膜(205)撐開后與箱體(101)之間形成用有空隙(207)，所述抗磨膜(205)用于保護箱體(101)的四邊。

4.根據權利要求1所述的抗磨損的瓦楞紙箱，其特征在于：所述箱體(101)的頂部四角設置有防撞條(3)，所述防撞條(3)的材質為厚紙板，且所述防撞條(3)呈弧形結構設置。

5.根據權利要求4所述的抗磨損的瓦楞紙箱，其特征在于：四個所述防撞條(3)用于保護箱體(101)的四角。

6.根據權利要求1所述的抗磨損的瓦楞紙箱，其特征在于：所述箱體(101)的內部開設有收納槽(102)，所述收納槽(102)用于收納物品。

技術總結
本技術公開了一種抗磨損的瓦楞紙箱，涉及瓦楞紙箱防護領域。本技術包括箱子和箱蓋，所述箱子包括箱體，本技術通過設置箱體、箱蓋，其中箱體作為主要承載部分，不僅提供足夠的空間容納物品，還能以其堅固結構抵御外部壓力，蓋體則具備強大的強度和剛性，實現緊密封合，特別的是，蓋體底部的扣槽與箱體緊密相扣，增強了連接穩定性，防止箱蓋意外打開，同時，蓋體外側的側槽為抗磨膜提供了便捷的儲存空間，這種隱藏式設計既美觀又實用，抗磨膜作為關鍵組件，采用聚四氟乙烯薄膜材質，具有出色的耐磨、耐腐蝕性，能有效減少箱體與外界的摩擦，延長使用壽命。

技術研發人員：楊亞玲,周建紅,郭青,張?zhí)┲?楊云霞
受保護的技術使用者：青島海王紙業股份有限公司
技術研發日：20240705
技術公布日：2025/4/28
