本技術屬于等靜壓機用升降裝置的，具體涉及一種等靜壓機下端蓋四油缸同步升降裝置。

背景技術：

1、等靜壓機是在超高壓狀態下工作的成型設備，等靜壓機使用油、水或是氣體為工作介質，將各向相同的超高壓力作用于物體的所有表面，可使成型工件密度高而均勻、燒結收縮均勻且便于機加工等特點。由于容器與下端蓋是采用浮動結構，沒有任何連接。需要框架移動覆蓋容器承受軸向力，而框架移動需要上下端蓋與框架承壓板之間形成間隙。下端蓋自重向下，需要在框架移動前有油缸將其提升，形成與框架之間的間隙，同時由于端蓋尺寸大、重量重，一般廠房的常規行吊無法進行密封件更換時吊運工作，從而需要油缸行升降控制，采用四油缸同步移動實現該功能。

技術實現思路

1、本實用新型的目的在于提供一種等靜壓機下端蓋四油缸同步升降裝置，旨在解決上述的問題。

2、本實用新型主要通過以下技術方案實現：

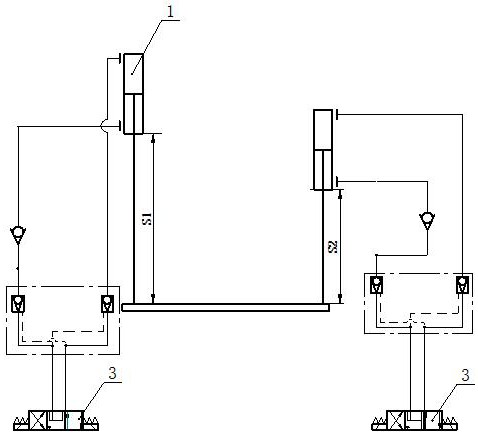

3、一種等靜壓機下端蓋四油缸同步升降裝置，包括工裝平臺和油缸，所述工裝平臺的四個拐角分別設置有油缸；所述工裝平臺的四個拐角分別設置有安裝凹槽，所述安裝凹槽內安裝有安裝調節座，所述油缸的一端伸入安裝凹槽并與安裝調節座連接；所述安裝調節座包括從上至下依次設置的升降臺、彈簧和電磁機構，所述升降臺靠近電磁機構的一側設置有磁鐵層，且另一側與油缸連接，所述升降臺與安裝凹槽滑動連接；所述油缸的有桿腔和無桿腔分別與進油路和回油路連接，所述進油路和回油路分別通過液控單向閥與比例換向閥連接，所述回油路靠近油缸的一端設置有單向平衡閥。

4、為了更好地實現本實用新型，進一步地，所述油缸的一端與安裝凹槽滑動連接，且油缸的一端滑動伸入安裝凹槽并與升降臺的頂部卡接。

5、為了更好地實現本實用新型，進一步地，所述升降臺的頂部設置有卡接凸起，所述油缸的一端對應設置有卡接槽。

6、為了更好地實現本實用新型，進一步地，所述油缸上設置有位移傳感器，其中一個油缸為基準油缸。

7、為了更好地實現本實用新型，進一步地，還包括基準支座，所述基準油缸的驅動桿上垂直設置有基準支座；所述基準支座的端部分別鉸接有3個連桿，所述連桿的自由端設置有弧形槽，以供其他油缸的驅動桿穿過，所述基準支座以及弧形槽上分別安裝有位移傳感器，所述油缸的端部分別對應設置有測量基準端。

8、為了更好地實現本實用新型，進一步地，所述連桿為伸縮桿。

9、為了更好地實現本實用新型，進一步地，所述基準支座和連桿上分別設置有水平氣泡儀。

10、本實用新型的有益效果如下：

11、本實用新型在四油缸初始狀態時，通過plc采集各油缸位移傳感器初始位移值，為消除位移傳感器漂移造成的誤差，通過安裝調節座對四只油缸的位移值進行校正調節，使其均處于相同位移值。其次，在升降過程中，通過比例換向閥調節各個油缸的油路控制，使4個油缸升降同步，通過調節四只油缸的移動快慢，使得位移差趨近于0，達到同步移動狀態，實現下端蓋同步平穩升降，具有較好的實用性。

技術特征：

1.一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，包括工裝平臺和油缸，所述工裝平臺的四個拐角分別設置有油缸；所述工裝平臺的四個拐角分別設置有安裝凹槽（2），所述安裝凹槽（2）內安裝有安裝調節座，所述油缸的一端伸入安裝凹槽（2）并與安裝調節座連接；所述安裝調節座包括從上至下依次設置的升降臺（4）、彈簧和電磁機構（6），所述升降臺（4）靠近電磁機構（6）的一側設置有磁鐵層（5），且另一側與油缸連接，所述升降臺（4）與安裝凹槽（2）滑動連接；所述油缸的有桿腔和無桿腔分別與進油路和回油路連接，所述進油路和回油路分別通過液控單向閥與比例換向閥（3）連接，所述回油路靠近油缸的一端設置有單向平衡閥。

2.根據權利要求1所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，所述油缸的一端與安裝凹槽（2）滑動連接，且油缸的一端滑動伸入安裝凹槽（2）并與升降臺（4）的頂部卡接。

3.根據權利要求2所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，所述升降臺（4）的頂部設置有卡接凸起，所述油缸的一端對應設置有卡接槽。

4.根據權利要求1所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，所述油缸上設置有位移傳感器，其中一個油缸為基準油缸（1）。

5.根據權利要求4所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，還包括基準支座（7），所述基準油缸（1）的驅動桿上垂直設置有基準支座（7）；所述基準支座（7）的端部分別鉸接有3個連桿（8），所述連桿（8）的自由端設置有弧形槽，以供其他油缸的驅動桿穿過，所述基準支座（7）以及弧形槽上分別安裝有位移傳感器，所述油缸的端部分別對應設置有測量基準端。

6.根據權利要求5所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，所述連桿（8）為伸縮桿。

7.根據權利要求5所述的一種等靜壓機下端蓋四油缸同步升降裝置，其特征在于，所述基準支座（7）和連桿（8）上分別設置有水平氣泡儀。

技術總結
本技術公開了一種等靜壓機下端蓋四油缸同步升降裝置，工裝平臺的四個拐角分別設置有油缸，所述工裝平臺的四個拐角分別設置有安裝凹槽，所述安裝凹槽內安裝有安裝調節座，所述油缸的一端伸入安裝凹槽并與安裝調節座連接。所述安裝調節座包括從上至下依次設置的升降臺、彈簧和電磁機構，所述升降臺靠近電磁機構的一側設置有磁鐵層，且另一側與油缸連接，所述升降臺與安裝凹槽滑動連接；所述油缸的有桿腔和無桿腔分別與進油路和回油路連接，所述進油路和回油路分別通過液控單向閥與比例換向閥連接，所述回油路靠近油缸的一端設置有單向平衡閥。本技術在初始狀態通過安裝調節座對四只油缸的位移值進行校正調節；本技術在升降過程中，通過比例換向閥調節四個油缸的移動快慢，實現下端蓋同步平穩升降，具有較好的實用性。

技術研發人員：湯旭宇,陳培,強克勇,田昊
受保護的技術使用者：四川航空工業川西機器有限責任公司
技術研發日：20240702
技術公布日：2025/4/28
