本技術涉及電池制造領域，尤其涉及一種電池纏膠設備。

背景技術：

1、在鋰離子電池的生產制造過程中，需要把保護板彎折到電池頂封槽中；為了絕緣以及固定保護板和絕緣電池側封邊，需要對電池頭部進行纏膠。目前，電池頭部的纏膠工序大部分都還是由人工操作完成，這種人工操作方式在具體應用中存在生產勞動強度大、人力成本高的問題；并且，由于人為操作存在諸多的不確定因素，由此方式生產出來的電池品質、性能也無法得到充分保障。

技術實現思路

1、本實用新型實施例提供一種電池纏膠設備，以解決人工纏膠電池品質難以得到保障的問題，達到提升電池品質的效果。

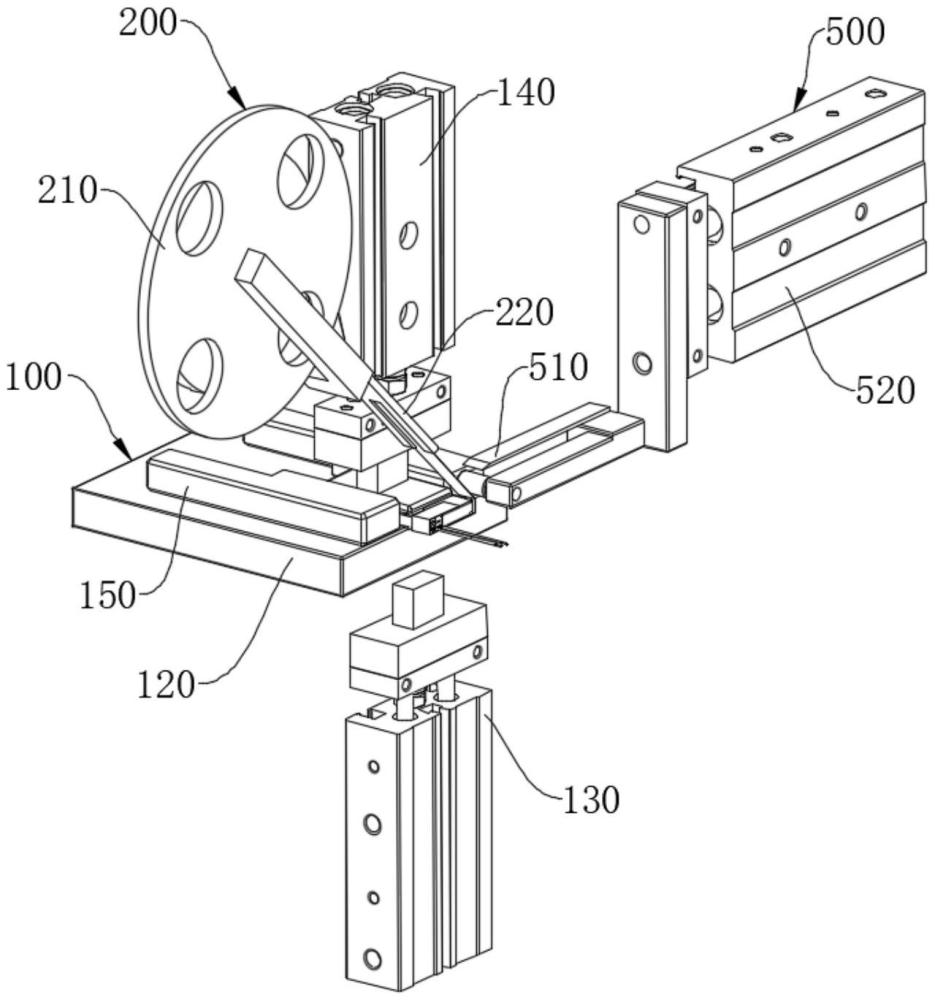

2、具體地，本實用新型提供了一種電池纏膠設備，包括固定機構和纏膠機構，所述固定機構用于固定電池；所述纏膠機構設置在所述固定機構的一側，用于將膠紙纏繞在所述電池的端部；所述纏膠機構包括膠盤和引導件，所述膠盤可轉動的設置，所述膠紙可轉動的設置在所述膠盤上；所述引導件與所述膠盤連接，用于引導所述膠紙的出料，所述膠紙的自由端設置在所述引導件上；所述引導件設置在所述膠盤上，用于引導所述膠紙的出料。

3、可選地，所述固定機構包括夾持工位，所述夾持工位用于夾持所述電池；所述膠盤圍繞所述夾持工位可轉動的設置。

4、可選地，所述引導件包括連接件和引導筒，所述連接件一端設置在所述膠盤上，另一端與所述引導筒固定連接；所述膠紙穿過所述引導筒。

5、可選地，所述電池纏膠設備還包括驅動件，所述驅動件與所述膠盤連接，用于驅動所述膠盤以所述電池的端部為圓心，繞所述電池的端部做圓周運動。

6、可選地，所述電池纏膠設備還包括切膠機構，所述切膠機構設置在所述固定機構的一側，用于將所述膠紙切斷。

7、可選地，所述切膠機構包括切刀和第一伸縮組件，所述切刀設置在所述第一伸縮組件的輸出端上，所述第一伸縮組件用于驅動所述切刀遠離或靠近所述固定機構。

8、可選地，所述切膠機構包括滾輪，所述滾輪可轉動的設置在所述第一伸縮組件的輸出端上，且與所述切刀間隔設置；在所述切刀靠近所述電池時，所述滾輪位于所述電池和所述切刀之間。

9、可選地，所述固定機構包括夾持臺、第二伸縮組件和第三伸縮組件，所述夾持臺上設置有兩塊間隔相對設置的夾板，兩個所述夾板之間形成夾持工位；

10、所述夾持工位位于所述第二伸縮組件和所述第三伸縮組件之間，所述第二伸縮組件和所述第三伸縮組件配置成向所述夾持工位靠近或遠離的往復運動。

11、可選地，所述電池纏膠設備還包括出料機構，所述出料機構用于將所述電池從所述固定機構位置取出；所述出料機構包括傳送帶，所述傳送帶設置在所述固定機構一側，用于輸送所述電池。

12、可選地，所述出料機構還包括抓手，所述抓手用于在所述固定機構和所述傳送帶之間抓取和轉運所述電池。

13、本實用新型的有益效果在于：

14、本實用新型提供的電池纏膠設備中，由于通過電池纏膠設備對電池的端部纏繞膠紙，能夠節省人力成本，避免因人為操作的不確定因素導致電池的品質、性能受到影響，達到提升電池品質的效果。同時，膠紙通過引導件進行控制，能夠提高膠紙貼敷的精度；纏膠過程中，膠紙呈拉直狀態，使膠紙粘貼更加充分，防止膠紙張開。

技術特征：

1.一種電池纏膠設備，其特征在于，包括固定機構和纏膠機構，所述固定機構用于固定電池；所述纏膠機構設置在所述固定機構的一側，用于將膠紙纏繞在所述電池的端部；所述纏膠機構包括膠盤和引導件，所述膠盤可轉動的設置，所述膠紙可轉動的設置在所述膠盤上，所述膠紙的自由端設置在所述引導件上；所述引導件設置在所述膠盤上，用于引導所述膠紙的出料。

2.根據權利要求1所述的電池纏膠設備，其特征在于，

3.根據權利要求1所述的電池纏膠設備，其特征在于，

4.根據權利要求1所述的電池纏膠設備，其特征在于，

5.根據權利要求1所述的電池纏膠設備，其特征在于，

6.根據權利要求5所述的電池纏膠設備，其特征在于，

7.根據權利要求6所述的電池纏膠設備，其特征在于，

8.根據權利要求1所述的電池纏膠設備，其特征在于，

9.根據權利要求1所述的電池纏膠設備，其特征在于，

10.根據權利要求9所述的電池纏膠設備，其特征在于，所述出料機構還包括抓手，所述抓手用于在所述固定機構和所述傳送帶之間抓取和轉運所述電池。

技術總結
本技術公開了一種電池纏膠設備，包括固定機構和纏膠機構，所述固定機構用于固定電池；所述纏膠機構設置在所述固定機構的一側，用于將膠紙纏繞在所述電池的端部；所述纏膠機構包括膠盤和引導件，所述膠盤可轉動的設置，所述膠紙可轉動的設置在所述膠盤上，所述膠紙的自由端設置在所述引導件上；所述引導件設置在所述膠盤上，用于引導所述膠紙的出料。本技術通過電池纏膠設備對電池的端部纏繞膠紙，能夠節省人力成本，避免因人為操作的不確定因素導致電池的品質、性能受到影響，達到提升電池品質的效果。同時，膠紙通過引導件進行控制，能夠提高膠紙貼敷的精度；纏膠過程中，膠紙呈拉直狀態，使膠紙粘貼更加充分，防止膠紙張開。

技術研發人員：韓子勤,邱志毅,雷激
受保護的技術使用者：深圳市豪鵬科技股份有限公司
技術研發日：20240709
技術公布日：2025/4/28
