本技術涉及食品加工設備，尤其涉及一種自動堆疊裝置。

背景技術：

1、隨著人力成本、廠房成本及原材料成本等不斷攀升，嚴重地加重了企業的生產負擔，相應地降低了企業的市場競爭力。為了提高企業的市場競爭力，降低人力成本，越來越多的企業朝自動化的方向發展，期望以機械的方式代替部分的人工，從而降低人工生產的需要，進而降低人工成本。

2、在食品烘焙行業中，烤盤以及框件等用于盛放食品的器具在生產線上周轉時，可能帶有高溫，致使工人在線上操作時容易出現高溫燙傷，并且烤盤等器具由于質量較重，操作工人長期工作負荷比較高，容易勞累，易出現工作差錯，在人工堆疊時無法保證食品的衛生安全。

技術實現思路

1、為克服相關技術中存在的問題，本實用新型提供一種自動堆疊裝置，器具在生產線周轉的過程中，能夠自動實現堆疊，減少人工操作，提高烘焙過程中的食品衛生安全和生產效率。

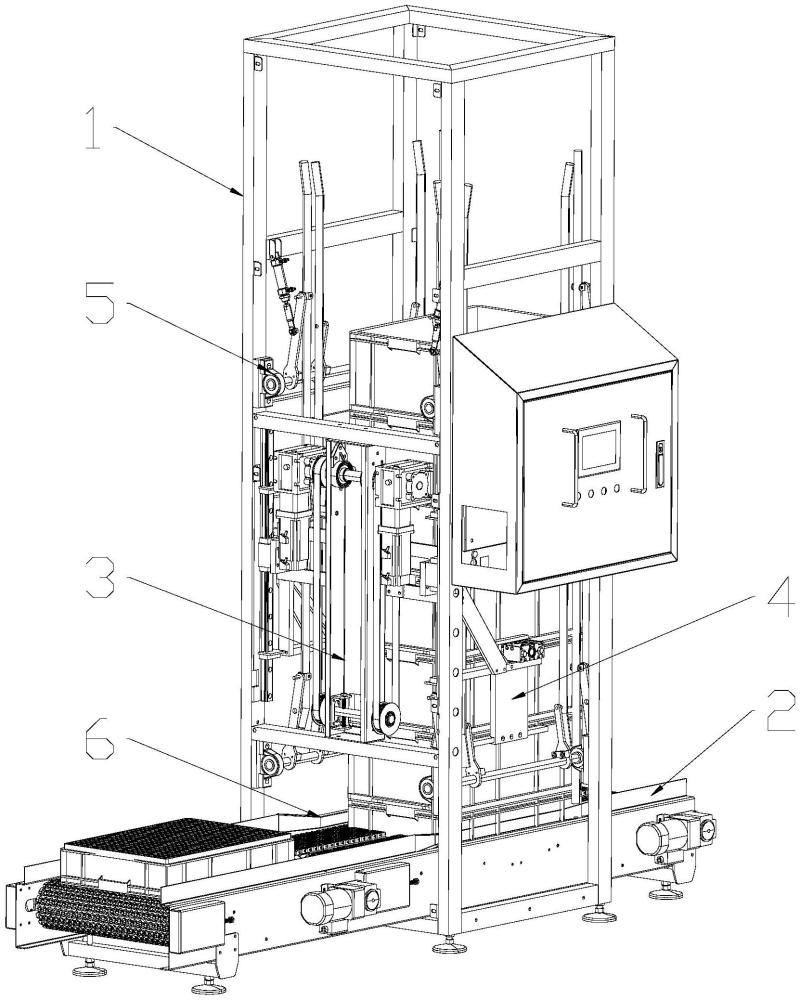

2、本實用新型第一方面提供一種自動堆疊裝置，包括：機架，具有沿自身高度方向布置的堆疊腔，所述機架上設有水平輸送機構和垂直升降機構；

3、夾持機構，所述夾持機構包括設置于所述堆疊腔兩側的夾持件及驅使所述夾持件沿所述機架的寬度方向做往復運動的動力組件，所述動力組件設于所述垂直升降機構；

4、限位機構，所述限位機構包括豎直設置于所述堆疊腔兩側的立桿組件及驅使所述立桿組件沿所述機架的寬度方向做往復運動的驅動組件，所述驅動組件設于所述機架。

5、在上述第一方面的一種可能的實現中，所述水平輸送機構包括底座、輥軸、傳送皮帶和第一電機，所述底座上設有若干所述輥軸，所述輥軸連接有傳動齒，所述傳動齒嚙合所述傳送皮帶，所述輥軸連接所述第一電機。

6、在上述第一方面的一種可能的實現中，所述垂直升降機構包括至少一個第二電機、傳動帶和支架，所述第二電機固設于機架上，所述第二電機的傳動軸連接所述傳動帶，所述傳動帶連接所述支架，所述支架連接所述夾持機構。

7、在上述第一方面的一種可能的實現中，所述垂直升降機構還包括滑軌和滑塊，所述滑軌沿所述機架的高度方向設置于所述機架上，所述滑塊滑動設置于所述滑軌上，所述滑塊連接所述支架。

8、在上述第一方面的一種可能的實現中，所述第二電機的數量為兩個。

9、在上述第一方面的一種可能的實現中，所述動力組件包括連接件和氣缸，所述連接件的第一端連接所述垂直升降機構，第二端連接所述氣缸，所述氣缸的活塞桿連接所述夾持件。

10、在上述第一方面的一種可能的實現中，所述連接件包括l型板和加強板，所述l型板的第一端連接所述垂直升降機構，所述l型板的第二端連接所述氣缸，所述加強板分別連接所述l型板的兩端。

11、在上述第一方面的一種可能的實現中，還包括導向板，所述導向板設置于機架上，且沿所述水平輸送機構的輸送方向并排設置在所述堆疊腔的兩側，所述導向板用于整平框體器具。

12、在上述第一方面的一種可能的實現中，所述立桿組件包括轉動軸、軸承、立桿部和拉桿部，所述軸承固設于所述機架上，所述轉動軸安裝在所述軸承上，所述拉桿部的連接所述轉動軸，所述拉桿部鉸接所述立桿部；

13、所述驅動組件包括推桿電機，所述推桿電機固設于機架上，所述推桿電機的活塞桿鉸接所述拉桿部。

14、在上述第一方面的一種可能的實現中，所述立桿部包括兩個第一立桿和兩個第二立桿，兩個所述第一立桿設置于所述轉動軸的兩端，兩個所述第二立桿位于兩個所述第一立桿之間；

15、所述拉桿部包括第一拉桿和第二拉桿，所述第一拉桿的第一端連接所述轉動軸，所述第一拉桿的第二端鉸接所述第一立桿，所述推桿電機的活塞桿鉸接所述第一立桿；

16、所述第二拉桿的第一端連接所述轉動軸，所述第二拉桿的第二端鉸接所述第二立桿，所述第二拉桿的長度小于所述第一拉桿，以使所述推桿電機在驅動所述轉動軸轉動時，所述第二拉桿抵接所述框體器具的兩側，所述第一拉桿抵接所述框體器具的兩端，所述框體器具的兩端為所述框體器具沿所述水平輸送機構的輸送方向的兩端。

17、本實用新型提供的技術方案可以包括以下有益效果：

18、本實用新型所提供的自動堆疊裝置，垂直升降機構和夾持機構的組合操作高效地實現了將多個框體器具進行上下堆疊的功能，提高了自動化程度，相比傳統的人工疊框效率更高，降低了工人的勞動強度，降低人工成本，提高了輸送效率，避免產品積壓。

技術特征：

1.一種自動堆疊裝置，其特征在于，包括：

2.根據權利要求1所述的自動堆疊裝置，其特征在于，所述水平輸送機構包括底座、輥軸、傳送皮帶和第一電機，所述底座上設有若干所述輥軸，所述輥軸連接有傳動齒，所述傳動齒嚙合所述傳送皮帶，所述輥軸連接所述第一電機。

3.根據權利要求1所述的自動堆疊裝置，其特征在于，所述垂直升降機構包括至少一個第二電機、傳動帶和支架，所述第二電機固設于機架上，所述第二電機的傳動軸連接所述傳動帶，所述傳動帶連接所述支架，所述支架連接所述夾持機構。

4.根據權利要求3所述的自動堆疊裝置，其特征在于，所述垂直升降機構還包括滑軌和滑塊，所述滑軌沿所述機架的高度方向設置于所述機架上，所述滑塊滑動設置于所述滑軌上，所述滑塊連接所述支架。

5.根據權利要求4所述的自動堆疊裝置，其特征在于，所述第二電機的數量為兩個。

6.根據權利要求1所述的自動堆疊裝置，其特征在于，所述動力組件包括連接件和氣缸，所述連接件的第一端連接所述垂直升降機構，第二端連接所述氣缸，所述氣缸的活塞桿連接所述夾持件。

7.根據權利要求6所述的自動堆疊裝置，其特征在于，所述連接件包括l型板和加強板，所述l型板的第一端連接所述垂直升降機構，所述l型板的第二端連接所述氣缸，所述加強板分別連接所述l型板的兩端。

8.根據權利要求1所述的自動堆疊裝置，其特征在于，還包括導向板，所述導向板設置于機架上，且沿所述水平輸送機構的輸送方向并排設置在所述堆疊腔的兩側，所述導向板用于整平框體器具。

9.根據權利要求8所述的自動堆疊裝置，其特征在于，所述立桿組件包括轉動軸、軸承、立桿部和拉桿部，所述軸承固設于所述機架上，所述轉動軸安裝在所述軸承上，所述拉桿部的連接所述轉動軸，所述拉桿部鉸接所述立桿部；

10.根據權利要求9所述的自動堆疊裝置，其特征在于，所述立桿部包括兩個第一立桿和兩個第二立桿，兩個所述第一立桿設置于所述轉動軸的兩端，兩個所述第二立桿位于兩個所述第一立桿之間；

技術總結
本技術是關于一種自動堆疊裝置，屬于食品加工設備技術領域。該自動堆疊裝置包括機架，具有沿自身高度方向布置的堆疊腔，所述機架上設有水平輸送機構和垂直升降機構；夾持機構，所述夾持機構包括設置于所述堆疊腔兩側的夾持件及驅使所述夾持件沿所述機架的寬度方向做往復運動的動力組件，所述動力組件設于所述垂直升降機構；限位機構，所述限位機構包括豎直設置于所述堆疊腔兩側的立桿組件及驅使所述立桿組件沿所述機架的寬度方向做往復運動的驅動組件，所述驅動組件設于所述機架。本技術提供的方案，器具在生產線周轉的過程中，能夠自動實現堆疊，減少人工操作，提高烘焙過程中的食品衛生安全和生產效率。

技術研發人員：劉軍
受保護的技術使用者：廣州浩鼎機械設備有限公司
技術研發日：20240705
技術公布日：2025/4/28
