本技術屬于收卷領域，特別涉及一種具有限位結構的收卷裝置。

背景技術：

1、聚乙烯發泡棉是非交聯閉孔結構，又稱epe珍珠棉，是一種新型環保的包裝材料。它由低密度聚乙烯脂經物理發泡產生無數的獨立氣泡構成。克服了普通發泡膠易碎、變形、恢復性差的缺點。具有隔水防潮、防震、隔音、保溫、可塑性能佳、韌性強、循環再造、環保、抗撞力強等諸多優點，亦具有很好的抗化學性能，是傳統包裝材料的理想代替品。

2、珍珠棉卷料在生產最后的過程中需收卷處理，但是，不同批次的珍珠棉卷料自身寬度會存在差異，如果卷料的寬度過寬或過窄，其纏繞在收卷輥表面收卷時容易導致收卷重疊、偏移等問題，現有的收卷裝置不具備限制卷料在指定區域內運動的效果，無法限制卷料前后偏移、跑偏，且適用性低，無法根據卷料的寬度進行調整限位范圍。

3、因此，我們希望設計一種具有限位結構的收卷裝置，從而解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種具有限位結構的收卷裝置，解決上述背景技術中提出的問題。

2、本實用新型通過以下的技術方案實現：一種具有限位結構的收卷裝置，包括：前板、橫板、后板、電動推桿以及電機，所述前板與后板之間的下方連接有橫板，所述前板與后板之間活動連接有對輥和轉輥，位于所述橫板上表面的中間部位安裝有電動推桿，所述電動推桿一端連接限位板；

3、所述后板右端連接有設備板，所述設備板后端安裝有電機，所述前板右端通過鉸鏈與活動板連接，所述活動板貫穿前后表面開設有圓孔，所述圓孔內設有圓盤，所述圓盤后端連接收卷輥。

4、作為一優選的實施方式，所述對輥連接在前板與后板之間的左側；

5、所述轉輥設置有兩組，兩組所述轉輥分別連接在前板與后板之間的中間位置以及右側。

6、作為一優選的實施方式，所述前板和后板內部對應安裝有八組軸承一，所述對輥以及兩組轉輥對應插入八組軸承一內圈中，通過在對輥以及兩組轉輥兩端均安裝軸承一，能夠輔助對輥和轉輥運動，使旋轉更加順暢。

7、作為一優選的實施方式，限位板位于所述橫板上方，所述限位板左端與前板以及后板左端對齊，所述限位板右端與設備板以及活動板右端對齊，起到對限位板長度的限定。

8、所述限位板表面對應開設有供對輥、轉輥以及收卷輥穿入的孔洞，能夠使對輥和轉輥穿過限位板連接在前板和后板之間，且收卷輥穿過限位板連接在設備板和活動板之間。

9、作為一優選的實施方式，兩組所述轉輥中位于左側的轉輥高于對輥安裝高度；

10、兩組所述轉輥中位于右側的轉輥底部與對輥底部平齊，且低于所述收卷輥安裝高度。

11、作為一優選的實施方式，所述橫板上表面向下凹陷形成兩組滑槽，所述限位板底部設有兩組滑塊，兩組所述滑塊對應裝配在兩組滑槽內部，滑槽和滑塊的配合連接，能夠使限位板更加穩定的在橫板表面前后移動。

12、作為一優選的實施方式，所述圓孔內部表面嵌入有導磁板，所述圓盤內部外側嵌入有磁條，所述圓盤后表面向前凹陷形成插孔，所述收卷輥前端插入插孔內，磁條配合導磁板將圓盤固定在圓孔內部，方便裝卸。

13、所述圓盤前端設有把手。

14、作為一優選的實施方式，所述活動板內部裝配有軸承二，所述收卷輥后端穿過軸承二內圈與電機連接。

15、采用了上述技術方案后，本實用新型的有益效果是：電動推桿的設置，帶動限位板前后移動，使前板和限位板近距離靠攏在卷料前后兩側，從而限制了卷料前后偏移范圍，降低卷料在對輥、轉輥以及收卷輥表面移動時發生前后跑偏的概率，以確保珍珠棉卷料的穩定收卷，且適應不同寬度的珍珠棉卷料進行收卷；

16、同時在對收卷輥表面卷料下料時，通過拉動圓盤與圓孔分離，即可通過鉸鏈順時針轉動活動板，使收卷輥前端暴露，從而能夠?qū)⒕砹蠌氖站磔伾峡焖僬?/p>

技術特征：

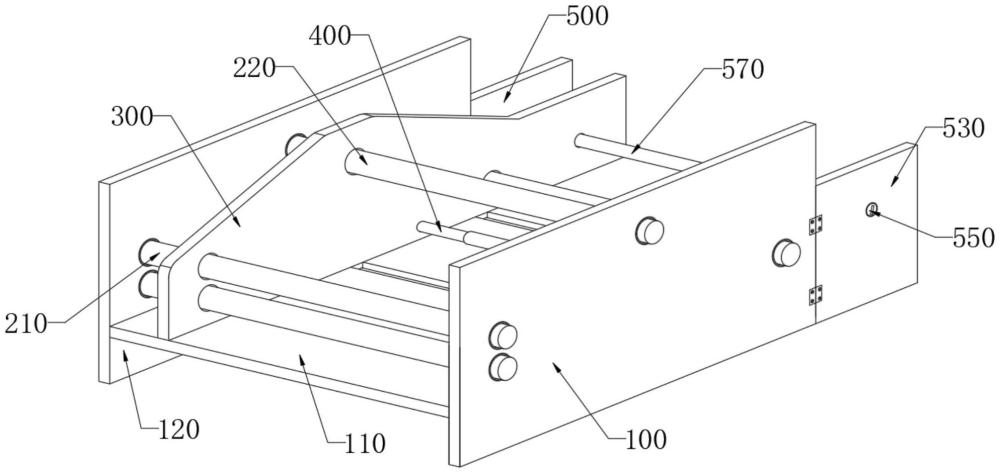

1.一種具有限位結構的收卷裝置，包括：前板(100)、橫板(110)、后板(120)、電動推桿(400)以及電機(510)，所述前板(100)與后板(120)之間的下方連接有橫板(110)，所述前板(100)與后板(120)之間活動連接有對輥(210)和轉輥(220)，其特征在于，位于所述橫板(110)上表面的中間部位安裝有電動推桿(400)，所述電動推桿(400)一端連接限位板(300)；

2.如權利要求1所述的一種具有限位結構的收卷裝置，其特征在于：所述對輥(210)連接在前板(100)與后板(120)之間的左側；

3.如權利要求2所述的一種具有限位結構的收卷裝置，其特征在于：所述前板(100)和后板(120)內部對應安裝有八組軸承一(200)，所述對輥(210)以及兩組轉輥(220)對應插入八組軸承一(200)內圈中。

4.如權利要求1所述的一種具有限位結構的收卷裝置，其特征在于：限位板(300)位于所述橫板(110)上方，所述限位板(300)左端與前板(100)以及后板(120)左端對齊，所述限位板(300)右端與設備板(500)以及活動板(530)右端對齊；

5.如權利要求2所述的一種具有限位結構的收卷裝置，其特征在于：兩組所述轉輥(220)中位于左側的轉輥(220)高于對輥(210)安裝高度；

6.如權利要求4所述的一種具有限位結構的收卷裝置，其特征在于：所述橫板(110)上表面向下凹陷形成兩組滑槽，所述限位板(300)底部設有兩組滑塊，兩組所述滑塊對應裝配在兩組滑槽內部。

7.如權利要求1所述的一種具有限位結構的收卷裝置，其特征在于：所述圓孔(540)內部表面嵌入有導磁板，所述圓盤(550)內部外側嵌入有磁條，所述圓盤(550)后表面向前凹陷形成插孔(560)，所述收卷輥(570)前端插入插孔(560)內；

8.如權利要求7所述的一種具有限位結構的收卷裝置，其特征在于：所述活動板(530)內部裝配有軸承二，所述收卷輥(570)后端穿過軸承二內圈與電機(510)連接。

技術總結
本技術提供一種具有限位結構的收卷裝置，包括：前板、橫板以及圓盤，位于橫板上表面的中間部位安裝有電動推桿，電動推桿一端連接限位板，圓盤后端連接收卷輥，與現有技術相比，本技術具有如下的有益效果：電動推桿的設置，帶動限位板前后移動，使前板和限位板近距離靠攏在卷料前后兩側，從而限制了卷料前后偏移范圍，降低卷料在對輥、轉輥以及收卷輥表面移動時發生前后跑偏的概率，以確保珍珠棉卷料的穩定收卷，且適應不同寬度的珍珠棉卷料進行收卷，同時在對收卷輥表面卷料下料時，通過拉動圓盤與圓孔分離，即可通過鉸鏈順時針轉動活動板，使收卷輥前端暴露，從而能夠?qū)⒕砹蠌氖站磔伾峡焖僬?br/>
