本技術涉及塑料廢料加工，具體涉及一種塑料廢料輸送設備。

背景技術：

1、塑料在合成、成型加工、流通等環節會產生廢品、廢料，這些塑料廢料又叫消費前塑料廢料，但由于其產生的量相對較少，易于回收且回收價值大，因此完全可以回收后用適當的方法重新加工成塑料制品后再次使用，在對塑料廢料回收時通常需要對廢料進行集中輸送，以便于進行后續集中加工處理

2、在授權公告號為cn?219009065?u的實用新型公開了一種塑料廢料螺桿輸送機，包括送料池，所述送料池的內壁開設有輸送槽，所述送料池的上表面設置有固定板，所述固定板的頂部固定連接有支撐架，所述支撐架的頂部設置有第一電機。本實用新型具有以下優點和效果：驅動第一轉軸帶動傳動鏈條進行轉動，從而帶動螺旋桿一端的傳動軸進行轉動，通過螺旋桿在輸送槽的內部持續旋轉對廢料進行螺旋輸送，帶動廢料輸送至出料口位置，由出料斗將其導出即可完成輸送過程，通過螺旋桿在輸送槽的內部對塑料廢料進行螺旋輸送，從而可防止其粘附在輸送機構外表面，且通過擋料板在輸送槽的內部的拐角處進行阻擋，從而防止卡料堵料現象發生；

3、由于塑料廢料在螺旋桿內輸送的過程中不斷攪動，使得送料池內的廢料會出現揚塵現象，然而該裝置無法對塑料廢料內的灰塵進行除塵，導致灰塵無法集中處理，降低工作環境整潔度。

技術實現思路

1、有鑒于此，本實用新型提供一種塑料廢料輸送設備，可以在塑料廢料輸送的過程中對廢料內的灰塵進行除塵，避免出現揚塵現象，提高工作環境整潔度。

2、為解決上述技術問題，本實用新型提供一種塑料廢料輸送設備，包括送料池，送料池的外側壁兩側設置有支撐板，支撐板一側固定有除塵箱，除塵箱內設置有用于對送料池內的灰塵進行集中除塵的除塵機構，工作人員在將塑料廢料通過送料池進行輸送時，可以通過除塵機構對送料池內的灰塵進行集中除塵，避免出現揚塵現象，提高工作環境整潔度。

3、除塵機構包括設置在除塵箱外側壁的若干個吸塵機本體，吸塵機本體的輸入端設置有輸塵管，輸塵管的一端貫穿送料池的側壁并延伸至送料池內部，除塵箱內設置有用于對除塵箱內部灰塵進行集中降塵的降塵組件，工作人員啟動吸塵機本體將送料池本體內的灰塵吸入除塵箱內部，再通過降塵組件嘴除塵箱內的灰塵進行降塵，方便對灰塵進行下一步處理。

4、降塵組件包括設置在除塵箱上表面的水箱，水箱的上部設置有進水管，水箱的下部設置有分流管，分流管位于除塵箱內部上方，分流管下表面均勻設置有若干噴嘴，除塵箱的下部設置有水循環組件，工作人員啟動噴嘴，從而可以對除塵箱內的揚塵進行降塵工作，與灰塵混合完成后的污水落在除塵箱內部，再通過水循環組件對水進行循環利用。

5、水循環組件包括設置在除塵箱下部中心的出水管，出水管的端部設置有水泵，水泵的輸出端設置有輸送管，輸送管的上端貫穿水箱一側壁的上方，水箱內設置有用于對污水內的灰塵進行過濾回收的過濾部件，當污水落在除塵箱內部之后，啟動水泵，從而可以實現水循環利用，進而可以減少水資源的浪費，更加環保。

6、過濾部件包括滑動設置在過濾箱內部中心的濾板，濾板的兩側設置有滑塊，過濾箱的兩內側壁上開設有滑槽，滑塊滑動設置在滑槽內，污水通過輸送管輸送至水箱內，再經過濾板進行過濾，使灰塵停留在濾板上方，當除塵工作結束后，工作人員拉動濾板將濾板從水箱內滑出，再對濾板內的灰塵進行集中處理，從而可以更加便于收集灰塵。

7、水箱外側壁的下方設置有排污管，當需要更換水箱內的水時，通過水泵將污水輸送至水箱內，再打開排污管，將污水通過排污管排出，最后通過進水管往水箱內加入新的水源。

8、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

9、1、本實用新型使用時，工作人員在將塑料廢料通過送料池進行輸送時，可以通過除塵機構對送料池內的灰塵進行集中除塵，避免出現揚塵現象，提高工作環境整潔度。

10、2、本實用新型使用時，工作人員啟動吸塵機本體將送料池本體內的灰塵吸入除塵箱內部，再通過降塵組件嘴除塵箱內的灰塵進行降塵，方便對灰塵進行下一步處理。

11、3、本實用新型使用時，工作人員啟動噴嘴，從而可以對除塵箱內的揚塵進行降塵工作，與灰塵混合完成后的污水落在除塵箱內部，再通過水循環組件對水進行循環利用。

12、4、本實用新型使用時，工作人員拉動濾板將濾板從水箱內滑出，再對濾板內的灰塵進行集中處理，從而可以更加便于收集灰塵。

技術特征：

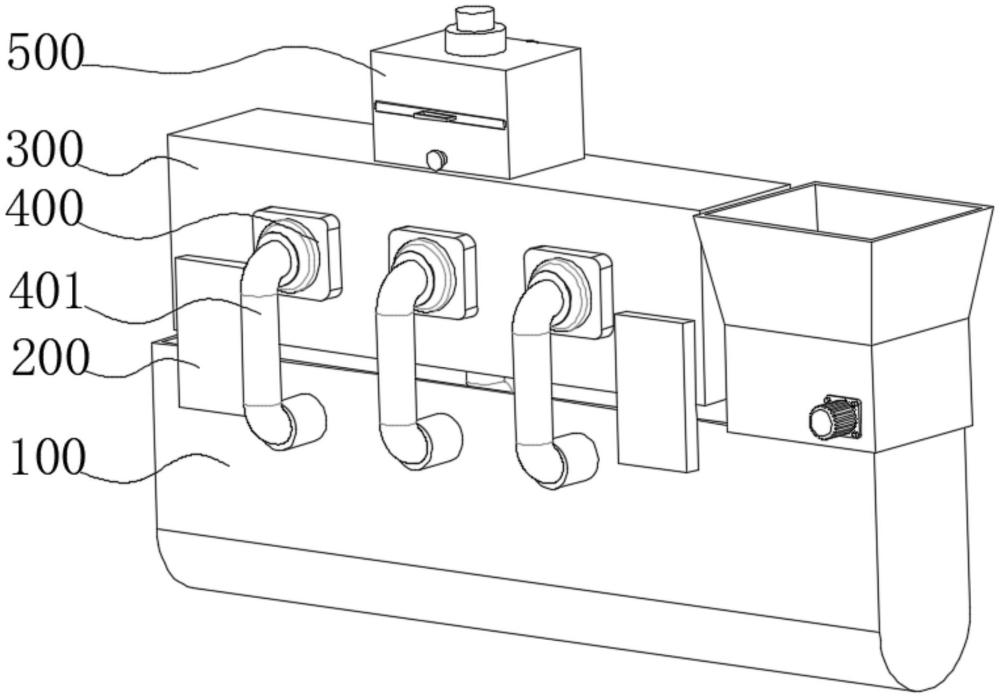

1.一種塑料廢料輸送設備，包括送料池(100)，其特征在于：所述送料池(100)的外側壁兩側設置有支撐板(200)，支撐板(200)一側固定有除塵箱(300)，除塵箱(300)內設置有用于對送料池(100)內的灰塵進行集中除塵的除塵機構。

2.如權利要求1所述的一種塑料廢料輸送設備，其特征在于：所述除塵機構包括設置在除塵箱(300)外側壁的若干個吸塵機本體(400)，吸塵機本體(400)的輸入端設置有輸塵管(401)，輸塵管(401)的一端貫穿送料池(100)的側壁并延伸至送料池(100)內部，所述除塵箱(300)內設置有用于對除塵箱(300)內部灰塵進行集中降塵的降塵組件。

3.如權利要求2所述的一種塑料廢料輸送設備，其特征在于：所述降塵組件包括設置在除塵箱(300)上表面的水箱(500)，水箱(500)的上部設置有進水管(501)，水箱(500)的下部設置有分流管(502)，分流管(502)位于除塵箱(300)內部上方，分流管(502)下表面均勻設置有若干噴嘴(503)，所述除塵箱(300)的下部設置有水循環組件。

4.如權利要求3所述的一種塑料廢料輸送設備，其特征在于：所述水循環組件包括設置在除塵箱(300)下部中心的出水管(600)，出水管(600)的端部設置有水泵(601)，水泵(601)的輸出端設置有輸送管(602)，輸送管(602)的上端貫穿水箱(500)一側壁的上方，所述水箱(500)內設置有用于對污水內的灰塵進行過濾回收的過濾部件(700)。

5.如權利要求4所述的一種塑料廢料輸送設備，其特征在于：所述過濾部件(700)包括滑動設置在過濾箱內部中心的濾板(701)，所述濾板(701)的兩側設置有滑塊(702)，過濾箱的兩內側壁上開設有滑槽，滑塊(702)滑動設置在滑槽內。

6.如權利要求5所述的一種塑料廢料輸送設備，其特征在于：所述水箱(500)外側壁的下方設置有排污管(504)。

技術總結
本技術提供一種塑料廢料輸送設備，屬于塑料廢料加工技術領域，包括送料池，送料池的外側壁兩側設置有支撐板，支撐板一側固定有除塵箱，除塵箱內設置有用于對送料池內的灰塵進行集中除塵的除塵機構；本技術可以在塑料廢料輸送的過程中對廢料內的灰塵進行除塵，避免出現揚塵現象，提高工作環境整潔度。

技術研發人員：梅林,陳明,崔建偉,程偉,紀輝,張宇翔
受保護的技術使用者：荊州市福星塑料科技開發有限公司
技術研發日：20240711
技術公布日：2025/4/28
