本技術涉及粉料轉運設備，尤其涉及一種粉料提升筒及粉料轉運設備。

背景技術：

1、目前國內配套研磨設備的粉料收集方式有兩種，第一種，鋼構池體，內部套噸袋，或者直接出料口套噸袋，因為噸袋普遍敞口，收集時容易揚塵，通常需要割破后方可卸料，不經濟且會造成二次揚塵；第二種，粉料收集筒，其結構形式為直筒(帶防塵蓋板)下接錐斗，錐斗通過支腿的方式來固定、擺放，錐斗下方出料口再接閥門，這種方式能避免揚塵，但是裝卸料分別需要關閉或打開閥門，操作比較麻煩，同時錐斗中心需加破拱裝置來保護閥門，避免粉料卸料時直接沖擊損壞閥門。因此，需要設計一種粉料提升筒，用于收集并轉運研磨粉料，操作簡便，僅通過提升和放置即可實現粉料收集和卸載。

技術實現思路

1、針對上述現有技術中的問題，本申請提出了一種粉料提升筒及粉料轉運設備，用于收集并轉運研磨粉料，操作簡便，僅通過提升和放置即可實現粉料收集和卸載。

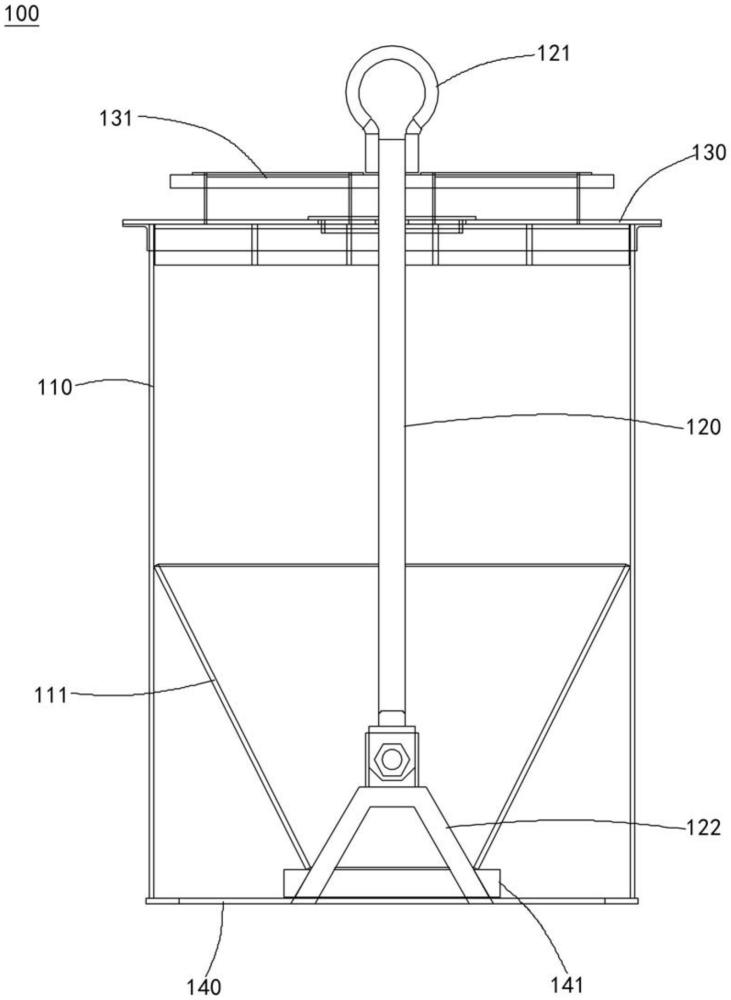

2、本實用新型的一方面提供一種粉料提升筒，所述粉料提升筒包括收集筒體和提升桿，所述收集筒體的上端安裝有防塵蓋板，所述防塵蓋板上開設有進料孔和呼吸閥，所述收集筒體的下端部內側安裝有錐形下料導板，所述錐形下料導板的尖端開設有卸料口，所述提升桿的上端安裝有吊環，所述提升桿的下端穿過所述防塵蓋板與錐斗封口罩體的尖端相連，所述提升桿相對于所述收集筒體沿所述收集筒體的軸向移動能夠使所述錐斗封口罩體打開或封堵所述卸料口。

3、作為上述技術方案的進一步改進：

4、上述的粉料提升筒，進一步地，所述收集筒體的下端安裝有環形底板，所述環形底板的中部上側設有錐斗封口板，所述錐形下料導板固定于所述錐斗封口板上，當所述錐斗封口罩體封堵所述卸料口時，所述錐斗封口罩體的下端高于所述環形底板。

5、上述的粉料提升筒，進一步地，所述防塵蓋板包括相互配合的第一半圓蓋板和第二半圓蓋板，所述第一半圓蓋板固定安裝于所述收集筒體的上端，所述第二半圓蓋板可拆卸安裝于所述收集筒體的上端，所述第一半圓蓋板的與所述第二半圓蓋板相對的一側設有密封板，所述密封板用于密封所述第一半圓蓋板與所述第二半圓蓋板之間的間隙。

6、上述的粉料提升筒，進一步地，所述防塵蓋板上開設有貫穿通孔，所述提升桿穿過所述貫穿通孔，且所述吊環的尺寸大于所述貫穿通孔的尺寸。

7、本實用新型的另一方面提供一種粉料轉運設備，所述粉料轉運設備包括吊裝裝置以及如上述的粉料提升筒，所述吊裝裝置用于吊裝轉運所述粉料提升筒。

8、上述技術特征可以各種適合的方式組合或由等效的技術特征來替代，只要能夠達到本實用新型的目的。

9、本實用新型提供的一種粉料提升筒及粉料轉運設備，與現有技術相比，至少具備有以下有益效果：當需要轉運研磨粉料時，首先通過吊環吊裝該粉料提升筒并平放在研磨設備出料口的下方，研磨設備的出料口通過管道或軟連接與該粉料提升筒的進料孔相連通，然后研磨設備開始出料，粉料進入收集筒體后，空氣通過蓋板上的呼吸閥出去，避免收集筒體的內部形成負壓，影響粉料進入。

10、然后控制吊裝裝置通過吊鉤直接勾住提升桿上端的吊環，提升至粉料儲倉的進料口上方(儲倉頂部需有支撐能承載粉料提升筒)，人工目視調整粉料提升筒的卸料口對準儲倉的進料口后，緩慢放下粉料提升筒，粉料提升筒平放在料倉頂部后，繼續下放吊環或松開吊環，提升桿和錐斗封口罩體會因為壓力和自重作用同步下降，吊環不能穿過防塵蓋板，起到限位作用，粉料就會通過錐形下料導板與錐斗封口罩體的間隙流下去，卸料完畢后，再拉起吊環，提升桿帶著錐斗封口罩體上升，錐斗封口罩體封堵卸料口，避免在轉運過程中收集筒體內的粉料從卸料口流出。

11、為使本實用新型的上述目的、特征和優點能更明顯和易懂，下文特舉較佳實施例，并配合所附附圖，做詳細說明如下。

技術特征：

1.一種粉料提升筒，其特征在于，所述粉料提升筒包括收集筒體和提升桿，所述收集筒體的上端安裝有防塵蓋板，所述防塵蓋板上開設有進料孔和呼吸閥，所述收集筒體的下端部內側安裝有錐形下料導板，所述錐形下料導板的尖端開設有卸料口，所述提升桿的上端安裝有吊環，所述提升桿的下端穿過所述防塵蓋板與錐斗封口罩體的尖端相連，所述提升桿相對于所述收集筒體沿所述收集筒體的軸向移動能夠使所述錐斗封口罩體打開或封堵所述卸料口。

2.根據權利要求1所述的粉料提升筒，其特征在于，所述收集筒體的下端安裝有環形底板，所述環形底板的中部上側設有錐斗封口板，所述錐形下料導板固定于所述錐斗封口板上，當所述錐斗封口罩體封堵所述卸料口時，所述錐斗封口罩體的下端高于所述環形底板。

3.根據權利要求1所述的粉料提升筒，其特征在于，所述防塵蓋板包括相互配合的第一半圓蓋板和第二半圓蓋板，所述第一半圓蓋板固定安裝于所述收集筒體的上端，所述第二半圓蓋板可拆卸安裝于所述收集筒體的上端，所述第一半圓蓋板的與所述第二半圓蓋板相對的一側設有密封板，所述密封板用于密封所述第一半圓蓋板與所述第二半圓蓋板之間的間隙。

4.根據權利要求1所述的粉料提升筒，其特征在于，所述防塵蓋板上開設有貫穿通孔，所述提升桿穿過所述貫穿通孔，且所述吊環的尺寸大于所述貫穿通孔的尺寸。

5.一種粉料轉運設備，其特征在于，所述粉料轉運設備包括吊裝裝置以及如權利要求1至4任一項所述的粉料提升筒，所述吊裝裝置用于吊裝轉運所述粉料提升筒。

技術總結
本技術提供了一種粉料提升筒及粉料轉運設備，涉及粉料轉運設備技術領域。該粉料提升筒包括收集筒體和提升桿，收集筒體的上端安裝有防塵蓋板，防塵蓋板上開設有進料孔和呼吸閥，收集筒體的下端部內側安裝有錐形下料導板，錐形下料導板的尖端開設有卸料口，提升桿的上端安裝有吊環，提升桿的下端穿過防塵蓋板與錐斗封口罩體的尖端相連，提升桿相對于收集筒體沿收集筒體的軸向移動能夠使錐斗封口罩體打開或封堵卸料口。基于本技術的技術方案，該粉料提升筒用于收集并轉運研磨粉料，操作簡便，僅通過提升和放置即可實現粉料收集和卸載。

技術研發人員：費謙平,周文芳,柴承志,劉永豐,李超,張洋
受保護的技術使用者：賽恩斯環保股份有限公司
技術研發日：20240710
技術公布日：2025/4/28
