本技術涉及瀝青儲存，具體領域為一種瀝青儲存裝置。

背景技術：

1、瀝青是由不同分子量的碳氫化合物及其非金屬衍生物組成的黑褐色復雜混合物，具有防水、防潮和防腐等作用，主要用于涂料、塑料、橡膠以及路面鋪筑等；通常瀝青生產之后需要在罐內暫存，需要時再從罐內放出。

2、但是，在使用瀝青儲存罐長時間儲存瀝青時，因瀝青長時間保持不動，可能會使瀝青凝固，導致瀝青儲存罐內的瀝青在使用時無法順暢的倒出，從而影響瀝青的正常使用，為此，提供一種瀝青儲存裝置

技術實現思路

1、本實用新型的目的在于提供一種瀝青儲存裝置，以解決在使用瀝青儲存罐長時間儲存瀝青時，因瀝青長時間保持不動，可能會使瀝青凝固，導致瀝青儲存罐內的瀝青在使用時無法順暢的倒出，從而影響瀝青的正常使用的問題。

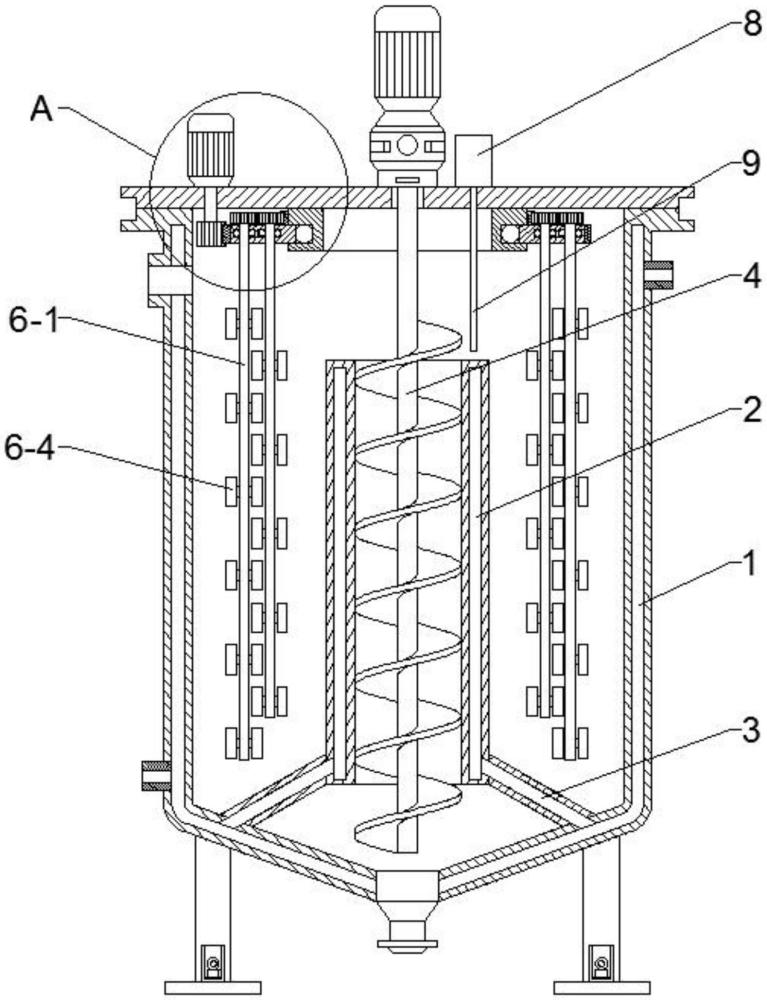

2、為實現上述目的，本實用新型提供如下技術方案：一種瀝青儲存裝置，包括：

3、儲存罐，具有雙層殼體，其內部可填充導熱油；

4、上料筒，設置為雙層筒體，其內部可填充導熱油；

5、連接通道，設置于所述儲存罐的底部，用于儲存罐與上料筒連通；

6、螺旋輸送絞龍，設置于所述儲存罐的頂部，且伸入所述的上料筒設置；

7、環形轉動座，設置于所述儲存罐的頂部且位于螺旋輸送絞龍的外側；

8、攪拌組件，設置有若干組，且均勻分布于所述的環形轉動座上。

9、優選的，所述環形轉動座包括設置于儲存罐頂部的環形固定座，所述環形固定座上轉動安裝有環形連接座，所述環形連接座的側壁上設有第一環形外齒環，所述儲存罐的頂部設有驅動電機，所述驅動電機的驅動端設有與第一環形外齒環嚙合連接的第一齒輪。

10、優選的，所述攪拌組件包括環形連接座上相對轉動的兩個轉桿，兩個所述轉桿的頂部設有相互嚙合連接的第二齒輪，所述環形固定座的側壁上設有與一側第二齒輪嚙合連接的第二環形外齒環，所述轉桿的側壁上設有若干均勻分布的攪拌葉片，兩個所述轉桿側壁上的攪拌葉片交錯設置。

11、優選的，所述環形轉動座的底部還設有兩個刮板，位于外側所述的刮板與儲存罐的內壁相適配，位于外側所述的刮板與上料筒的外壁相適配。

12、優選的，所述儲存罐的頂部設有測溫裝置，所述測溫裝置上設有伸入儲存罐內的測溫桿。

13、優選的，所述儲存罐、上料筒和連接通道一體材料制成。

14、與現有技術相比，本實用新型的有益效果是：本實用新型一種瀝青儲存裝置，在使用瀝青儲存罐長時間儲存瀝青時，通過在儲存罐和上料筒內填充導熱油對罐體內的瀝青進行加熱，同時啟動螺旋輸送絞龍使儲存罐內的瀝青進行流動，避免了瀝青長時間保持不動，導致瀝青出現凝固的現象，保證了瀝青儲存罐內的瀝青在使用時可以順暢的倒出，保證了瀝青的正常使用；

15、通過環形轉動座配合攪拌組件對瀝青進行攪拌，使瀝青向兩側擴算，通過對瀝青的攪拌提高了瀝青受熱的均勻性。

技術特征：

1.一種瀝青儲存裝置，其特征在于，包括：

2.根據權利要求1所述的一種瀝青儲存裝置，其特征在于：所述環形轉動座(5)包括設置于儲存罐(1)頂部的環形固定座(5-1)，所述環形固定座(5-1)上轉動安裝有環形連接座(5-2)，所述環形連接座(5-2)的側壁上設有第一環形外齒環(5-3)，所述儲存罐(1)的頂部設有驅動電機(5-4)，所述驅動電機(5-4)的驅動端設有與第一環形外齒環(5-3)嚙合連接的第一齒輪(5-5)。

3.根據權利要求2所述的一種瀝青儲存裝置，其特征在于：所述攪拌組件(6)包括環形連接座(5-2)上相對轉動的兩個轉桿(6-1)，兩個所述轉桿(6-1)的頂部設有相互嚙合連接的第二齒輪(6-2)，所述環形固定座(5-1)的側壁上設有與一側第二齒輪(6-2)嚙合連接的第二環形外齒環(6-3)，所述轉桿(6-1)的側壁上設有若干均勻分布的攪拌葉片(6-4)，兩個所述轉桿(6-1)側壁上的攪拌葉片(6-4)交錯設置。

4.根據權利要求2所述的一種瀝青儲存裝置，其特征在于：所述環形轉動座(5)的底部還設有兩個刮板(7)，位于外側所述的刮板(7)與儲存罐(1)的內壁相適配，位于外側所述的刮板(7)與上料筒(2)的外壁相適配。

5.根據權利要求1所述的一種瀝青儲存裝置，其特征在于：所述儲存罐的頂部設有測溫裝置(8)，所述測溫裝置(8)上設有伸入儲存罐(1)內的測溫桿(9)。

6.根據權利要求1所述的一種瀝青儲存裝置，其特征在于：所述儲存罐(1)、上料筒(2)和連接通道(3)一體材料制成。

技術總結
本技術公開了一種瀝青儲存裝置，包括儲存罐具有雙層殼體；上料筒設置為雙層筒體；連接通道設置于儲存罐的底部；螺旋輸送絞龍伸入上料筒設置；環形轉動座設置于儲存罐的頂部且位于螺旋輸送絞龍的外側；攪拌組件均勻分布于環形轉動座上，本技術涉及瀝青儲存技術領域，在長時間儲存瀝青時，通過在儲存罐和上料筒內填充導熱油對罐體內的瀝青進行加熱，同時啟動螺旋輸送絞龍使儲存罐內的瀝青進行流動，避免了瀝青長時間保持不動，導致瀝青出現凝固的現象，保證了瀝青儲存罐內的瀝青在使用時可以順暢的倒出，保證了瀝青的正常使用；通過環形轉動座配合攪拌組件對瀝青進行攪拌，使瀝青向兩側擴算，通過對瀝青的攪拌提高了瀝青受熱的均勻性。

技術研發人員：張書豪,邵慧陽,吳海洋
受保護的技術使用者：中聯天盛（遼寧）建筑新型材料有限公司
技術研發日：20240710
技術公布日：2025/4/28
