本技術屬于流體容器，涉及一種飲料容器。

背景技術：

1、飲料容器是一種用于盛放飲料如啤酒的工具，如中國專利文獻公開了一種防倒灌散酒桶(申請號：201620747606.6)，包括由食品級不銹鋼制成的桶體，所述桶體的口部設置有注酒口，所述桶體上端設置有360度提手環座，提手環座兩側設置有鏤空式提手，提手環座頂部為卷圓工藝；所述桶體的底部設置有底座和導氣管；所述導氣管位于底座內部，導氣管的一端連接在桶體底部中心并與其內腔相通，一端穿出底座的側壁并連接有帶快速接頭的龍頭；所述導氣管上設有止回閥和截斷閥；所述底座底部為半卷圓工藝，底座可以完全嵌入提手環座內；所述注酒口的上端設置有啟閉螺頭，注酒口的下端設置有延伸至桶體內底部的酒茅管，所述桶體的頂部還設置有排氣閥。

2、該防倒灌散酒桶在使用過程中有以下不足：在使用時，用戶需要先打開排氣閥，使得桶體內外的大氣壓強相等，這樣，用戶在打開龍頭時，桶體內的酒液才能在重力作用下從龍頭流出，但是在剛打開排氣閥的時候，由于酒液里面溶解有二氧化碳，加之桶內氣壓的忽然減低，二氧化碳迅速由溶解狀態變為氣體釋放出來，形成大量的氣泡并裹挾著酒液從排氣閥處噴灑出桶體外，不僅造成酒液的浪費，而且也很不衛生。

技術實現思路

1、本實用新型的目的是針對現有的技術存在上述問題，提出了一種飲料容器。本實用新型所要解決的技術問題是如何保證飲用衛生且避免造成酒液的浪費。

2、本實用新型的目的可通過下列技術方案來實現：

3、一種飲料容器，包括安裝有酒矛的桶體，所述酒矛上具有氣體通道和液體通道，所述酒矛上還設置有與氣體通道連通且延伸至桶體內底部的導氣管，其特征在于，所述桶體上設置有與酒矛連接且呈長條狀的出液龍頭，出液龍頭內具有相鄰設置的進氣通道和出液通道，進氣通道和出液通道分別沿出液龍頭的長度方向延伸設置，且兩者分別與所述氣體通道和所述液體通道相連通，且進氣通道的入口和出液通道的出口相鄰設置，所述出液龍頭上還設置有能分別或同時控制進氣通道和出液通道兩者啟閉的開關閥。

4、本飲料容器在倒置使用時，由于進氣通道和出液通道均位于出液龍頭內，且進氣通道的入口和出液通道的出口相鄰設置，使得一開始誤入進氣通道中的酒液能夠在接酒的過程中同時被接收(因為本飲料容器要倒置使用，所以導氣管中不可避免會殘留酒液)，從而避免酒液的浪費和四處飛濺，進而保證飲用衛生且避免造成酒液的浪費。

5、此外，用戶可以根據實際使用需求選擇通過設置一個控制旋鈕同時控制進氣通道和出液通道兩者的啟閉，也可以選擇通過設置多個控制旋鈕分別控制進氣通道和出液通道兩者的啟閉，通用性更好。

6、在上述的一種飲料容器中，所述開關閥包括活動連接在出液龍頭上的伸縮蓋以及分別設置在所述進氣通道的入口和出液通道的出口處的進氣閥芯和出液閥芯，所述進氣閥芯和出液閥芯分別同時連接在伸縮蓋上，且通過控制伸縮蓋沿出液龍頭長度方向移動能使得進氣閥芯和出液閥芯分別同時開啟或同時關閉進氣通道和出液通道。用戶通過一個控制旋鈕即能同時控制進氣通道和出液通道兩者的啟閉，操作更加便捷。

7、在上述的一種飲料容器中，所述伸縮蓋活動套設在所述出液龍頭的外側，所述伸縮蓋上螺紋連接有僅能相對于其轉動的控制旋鈕，所述出液龍頭上具有限位卡塊，所述伸縮蓋上開設有限位孔，所述限位卡塊伸入設置在所述限位孔內。通過限位卡塊和限位孔的配合結構，使得伸縮蓋不能跟隨控制旋鈕同步轉動，而只能進行直線移動，從而更好地帶動進氣閥芯和出液閥芯通過移動啟閉出液龍頭的進氣通道和出液通道。

8、在上述的一種飲料容器中，所述控制旋鈕套設在所述伸縮蓋的外側，所述出液龍頭上具有用于伸縮蓋抵靠的限位凸起部一，限位凸起部一沿出液龍頭的徑向凸設，所述控制旋鈕上具有限位槽，所述限位凸起部一嵌設在限位槽內。限位凸起部一能對伸縮蓋朝頂芯部移動的移動距離進行限位，使得伸縮蓋的移動更加精準，同時，所述限位凸起部一嵌設在限位槽內，使得控制旋鈕只能進行轉動，而無法進行軸向移動，從而使得控制旋鈕更好地帶動伸縮蓋來回移動。

9、在上述的一種飲料容器中，所述進氣閥芯和出液閥芯上分別具有環形凹槽，所述伸縮蓋上開設有兩個連接孔，兩個連接孔的孔沿分別嵌設在兩個所述環形凹槽內。上述結構使得進氣閥芯和出液閥芯能跟隨伸縮蓋同步移動，從而能同時啟閉出液龍頭的進氣通道和出液通道。

10、在上述的一種飲料容器中，所述環形凹槽的寬度大于所述連接孔孔沿的厚度。上述結構使得伸縮蓋與進氣閥芯和出液閥芯存在活動余量，從而能降低伸縮蓋與進氣閥芯和出液閥芯的配合精度，使得僅通過轉動控制旋鈕就能同時啟閉出液龍頭的進氣通道和出液通道。

11、在上述的一種飲料容器中，所述環形凹槽位于出液龍頭內側的槽壁高度大于外側的槽壁高度。上述結構能增強環形凹槽內側槽壁的結構強度，使得進氣閥芯和出液閥芯在同時關閉出液龍頭的進氣通道和出液通道時，控制旋鈕、伸縮蓋和環形凹槽的內側的槽壁三者能更好地抵接，避免出液龍頭出現漏液現象。

12、在上述的一種飲料容器中，所述出液龍頭與酒矛連接的一端具有向上彎折設置且能伸入酒矛內部的頂芯部和位于頂芯部外側的若干連接部，所述酒矛上具有與連接部螺旋連接配合的螺紋部。出液龍頭與酒矛采用螺紋連接，方便兩者的拆裝操作，同時，通過將若干連接部設置于頂芯部的外側，使得出液龍頭與酒矛旋轉連接的同時，頂芯部能隨之向桶體內移動并頂開酒矛，使得出液龍頭的進氣通道和出液通道分別與所述酒矛的氣體通道和液體通道相連通，操作更加便捷。

13、在上述的一種飲料容器中，所述伸縮蓋設置于出液龍頭遠離酒矛的一端，所述進氣通道的入口和出液通道的出口均與伸縮蓋相鄰設置且位于出液龍頭下側。這樣與伸縮蓋分別同時連接的進氣閥芯和出液閥芯位于進氣通道的入口和出液通道的出口的上方，一方面方便進氣閥芯和出液閥芯對進氣通道的入口和出液通道的出口的啟閉操作，另一方面也符合接酒習慣，此外，伸縮蓋設置于出液龍頭遠離酒矛的一端，也能避免用戶在操作時與桶體發生磕碰。

14、在上述的一種飲料容器中，所述桶體的內壁設置有若干用于承托出液龍頭的置放槽，且當出液龍頭放置在若干置放槽內時，所述出液龍頭隱藏設置于桶體內。這樣，在桶體和出液龍頭未連接時，出液龍頭不會被隨意放置，避免出液龍頭的丟失，也不會帶來額外的收納和包裝空間。

15、與現有技術相比，本飲料容器的優點在于：1、本飲料容器在倒置使用時，由于進氣通道和出液通道均位于出液龍頭內，且進氣通道的入口和出液通道的出口相鄰設置，使得一開始誤入進氣通道中的酒液能夠在接酒的過程中同時被接收(因為本飲料容器要倒置使用，所以導氣管中不可避免會殘留酒液)，從而避免酒液的浪費和四處飛濺，進而保證飲用衛生且避免造成酒液的浪費。

16、2、本飲料容器通過一個控制旋鈕即能同時控制進氣通道和出液通道兩者的啟閉，操作更加便捷。

技術特征：

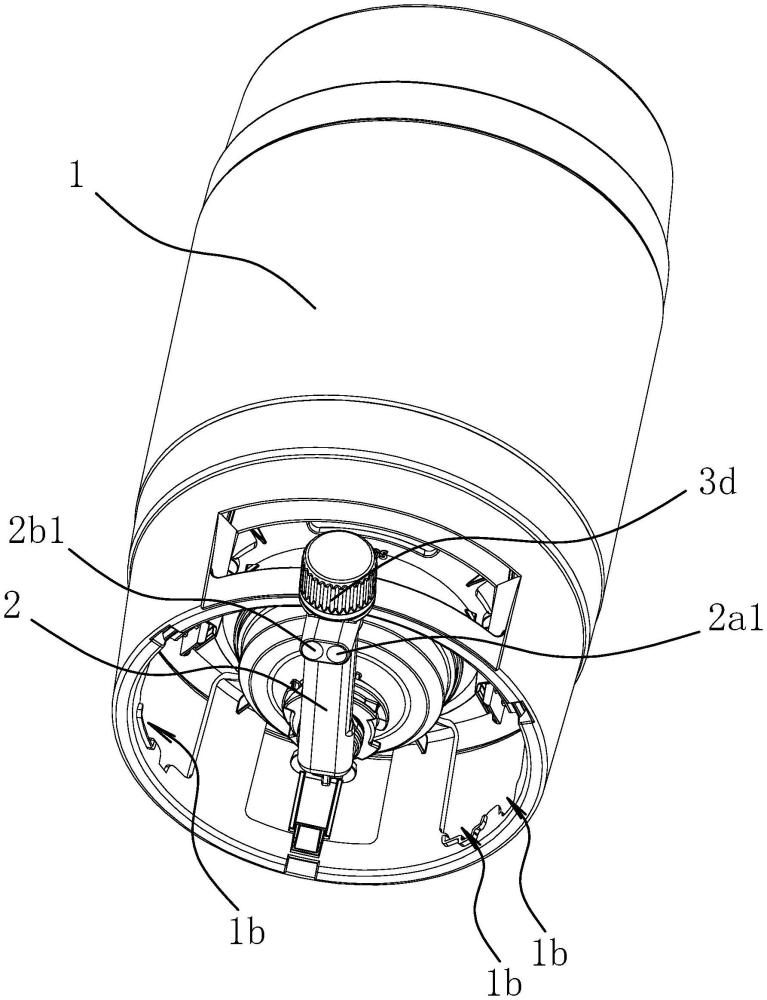

1.一種飲料容器，包括安裝有酒矛(1a)的桶體(1)，所述酒矛(1a)上具有氣體通道(1a2)和液體通道(1a3)，所述酒矛(1a)上還設置有與氣體通道(1a2)連通且延伸至桶體(1)內底部的導氣管(6)，其特征在于，所述桶體(1)上設置有與酒矛(1a)連接且呈長條狀的出液龍頭(2)，出液龍頭(2)內具有相鄰設置的進氣通道(2a)和出液通道(2b)，進氣通道(2a)和出液通道(2b)分別沿出液龍頭(2)的長度方向延伸設置，且兩者分別與所述氣體通道(1a2)和所述液體通道(1a3)相連通，且進氣通道(2a)的入口(2a1)和出液通道(2b)的出口(2b1)相鄰設置，所述出液龍頭(2)上還設置有能分別或同時控制進氣通道(2a)和出液通道(2b)兩者啟閉的開關閥(3)。

2.根據權利要求1所述的一種飲料容器，其特征在于，所述開關閥(3)包括活動連接在出液龍頭(2)上的伸縮蓋(3a)以及分別設置在所述進氣通道(2a)的入口(2a1)和出液通道(2b)的出口(2b1)處的進氣閥芯(3b)和出液閥芯(3c)，所述進氣閥芯(3b)和出液閥芯(3c)分別同時連接在伸縮蓋(3a)上，且通過控制伸縮蓋(3a)沿出液龍頭(2)長度方向移動能使得進氣閥芯(3b)和出液閥芯(3c)分別同時開啟或同時關閉進氣通道(2a)和出液通道(2b)。

3.根據權利要求2所述的一種飲料容器，其特征在于，所述伸縮蓋(3a)活動套設在所述出液龍頭(2)的外側，所述伸縮蓋(3a)上螺紋連接有僅能相對于其轉動的控制旋鈕(3d)，所述出液龍頭(2)上具有限位卡塊(2c)，所述伸縮蓋(3a)上開設有限位孔(3a1)，所述限位卡塊(2c)伸入設置在所述限位孔(3a1)內。

4.根據權利要求3所述的一種飲料容器，其特征在于，所述控制旋鈕(3d)套設在所述伸縮蓋(3a)的外側，所述出液龍頭(2)上具有用于伸縮蓋(3a)抵靠的限位凸起部一(2d)，限位凸起部一(2d)沿出液龍頭(2)的徑向凸設，所述控制旋鈕(3d)上具有限位槽(3d1)，所述限位凸起部一(2d)嵌設在限位槽(3d1)內。

5.根據權利要求2或3或4所述的一種飲料容器，其特征在于，所述進氣閥芯(3b)和出液閥芯(3c)上分別具有環形凹槽(4)，所述伸縮蓋(3a)上開設有兩個連接孔(3a2)，兩個連接孔(3a2)的孔沿分別嵌設在兩個所述環形凹槽(4)內。

6.根據權利要求5所述的一種飲料容器，其特征在于，所述環形凹槽(4)的寬度大于所述連接孔(3a2)孔沿的厚度。

7.根據權利要求5所述的一種飲料容器，其特征在于，所述環形凹槽(4)位于出液龍頭(2)內側的槽壁高度大于外側的槽壁高度。

8.根據權利要求2或3或4所述的一種飲料容器，其特征在于，所述出液龍頭(2)與酒矛(1a)連接的一端具有向上彎折設置且能伸入酒矛(1a)內部的頂芯部(2f)和位于頂芯部(2f)外側的若干連接部(2g)，所述酒矛(1a)上具有與連接部(2g)螺旋連接配合的螺紋部(1a1)。

9.根據權利要求8所述的一種飲料容器，其特征在于，所述伸縮蓋(3a)設置于出液龍頭(2)遠離酒矛(1a)的一端，所述進氣通道(2a)的入口(2a1)和出液通道(2b)的出口(2b1)均與伸縮蓋(3a)相鄰設置且位于出液龍頭(2)下側。

10.根據權利要求1或2或3或4所述的一種飲料容器，其特征在于，所述桶體(1)的內壁設置有若干用于承托出液龍頭(2)的置放槽(1b)，且當出液龍頭(2)放置在若干置放槽(1b)內時，所述出液龍頭(2)隱藏設置于桶體(1)內。

技術總結
本技術提供了一種飲料容器，屬于流體容器技術領域。它解決了現有技術中酒液容易從排氣閥處噴灑的問題。本飲料容器，包括安裝有酒矛的桶體，所述酒矛上具有氣體通道和液體通道，所述酒矛上還設置有與氣體通道連通且延伸至桶體內底部的導氣管，所述桶體上設置有與酒矛連接且呈長條狀的出液龍頭，出液龍頭內具有相鄰設置的進氣通道和出液通道，進氣通道和出液通道分別沿出液龍頭的長度方向延伸設置，且兩者分別與所述氣體通道和所述液體通道相連通，且進氣通道的入口和出液通道的出口相鄰設置，所述出液龍頭上還設置有能分別或同時控制進氣通道和出液通道兩者啟閉的開關閥。本技術具有能保證飲用衛生且避免造成酒液的浪費的優點。

技術研發人員：邱迪清,邱迪林
受保護的技術使用者：塔羅斯科技股份有限公司
技術研發日：20240709
技術公布日：2025/4/28
