本技術屬于金剛石微粉儲存，尤其是一種金剛石微粉儲存裝置。

背景技術：

1、金剛石微粉是指粒度細于54微米的金剛石顆粒，有單晶金剛石微粉和多晶金剛石微粉，由于單晶金剛石微粉產量大，應用領域廣，行業內一般將金剛石微粉專指單晶金剛石微粉，單晶金剛石微粉是由靜壓法人造金剛石單晶磨粒，經過粉碎、整形處理，采用超硬材料特殊的工藝方法生產，而多晶金剛石微粉是利用獨特的定向爆破法由石墨制得，高爆速炸藥定向爆破的沖擊波使金屬飛片加速飛行，撞擊石墨片從而導致石墨轉化為多晶金剛石。

2、在對金剛石微粉生產完成后，需要使用儲存裝置對金剛石微粉進行儲存，以便后續進行使用，而現有金剛石微粉儲存裝置在進行取料時，需要先將儲存裝置上的儲存蓋打開，不僅操作過程較為麻煩，而且，還會降低取料效率，從而影響儲存裝置的使用效果，如公開號為cn216944090u的中國實用新型專利提供的一種用于金剛石微粉存儲容器，包括存儲罐本體，所述存儲罐本體的頂部螺紋連接有蓋子，存儲罐本體內部的底部開設有振動槽，振動槽內部的上下兩側均開設有滑槽，兩個滑槽的內部均轉動連接有轉動球，兩個滑槽的內部設置有振動裝置，存儲罐本體內部的右側開設有放置槽，放置槽的內部滑動連接有定位桿，定位桿的左端為半球狀。通過振動裝置的設置，使存儲罐本體本身進行振動，減少了成本的浪費，保證了金剛石微粉的質量。

3、雖然上述裝置可以對金剛石微粉進行儲存，但上述裝置在進行取料時，需要先將儲存裝置上的儲存蓋打開，不僅操作過程較為麻煩，而且，還會降低取料效率，從而影響儲存裝置的使用效果。

技術實現思路

1、本實用新型的目的在于提供一種金剛石微粉儲存裝置，以解決背景技術中提出的問題。

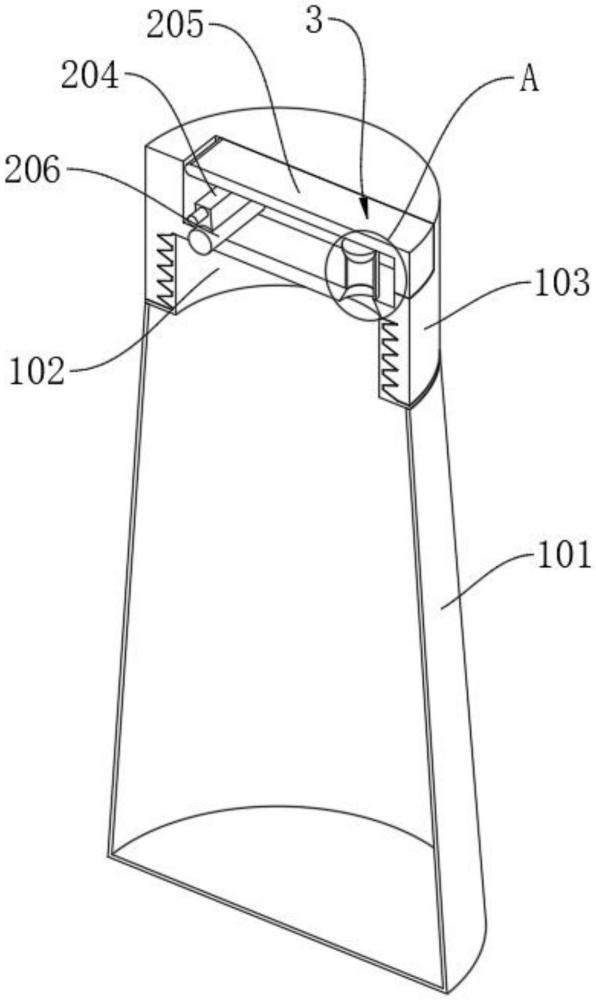

2、為實現上述目的，本實用新型提供如下技術方案：一種金剛石微粉儲存裝置，包括用于儲存金剛石微粉的儲存裝置本體和取料組件；其中，所述儲存裝置本體包括儲存罐本體、外螺紋筒和內螺紋蓋；所述外螺紋筒固設于儲存罐本體上；所述內螺紋蓋套設于外螺紋筒上并與外螺紋筒螺紋連接；所述取料組件布置于所述內螺紋蓋上；其中，所述取料組件包括空槽、用于金剛石微粉取料的漏料槽、用于金剛石微粉通料的漏料管、連接板、l型擋板和配重塊；所述內螺紋蓋上開設有空槽；所述空槽內開設有漏料槽；所述漏料管固設于所述漏料槽上并與漏料槽連通；所述連接板通過轉動軸轉動設于所述空槽內；所述l型擋板固設于所述連接板上；所述配重塊固設于所述連接板遠離l型擋板一側。

3、作為優選的實施方案，所述漏料槽為上小、下大的圓臺型結構。

4、作為優選的實施方案，所述連接板為傾斜結構，且所述連接板高端遠離漏料管方向設置，所述連接板低端靠近漏料管方向設置。

5、作為優選的實施方案，所述l型擋板與空槽之間存在間隙。

6、作為優選的實施方案，還包括密封組件；所述密封組件布置于所述l型擋板上。

7、作為優選的實施方案，所述密封組件包括密封半球和密封槽；所述密封半球固設于所述l型擋板上；所述漏料管遠離漏料槽一側開設有密封槽；其中，所述密封半球球面與密封槽內壁接觸。

8、作為優選的實施方案，所述密封槽橫截面為弧形結構。

9、與現有技術相比，本實用新型的技術效果和優點：

10、該金剛石微粉儲存裝置，通過設置取料組件，在使用時，首先，轉動內螺紋蓋，使內螺紋蓋發生轉動，使內螺紋蓋與外螺紋筒螺紋連接，直至內螺紋蓋脫離與外螺紋筒的連接，此時，將需要儲存的金剛石微粉倒入進儲存罐本體內，然后，將內螺紋蓋螺紋連接在外螺紋筒上即可，在需要取料時，通過傾斜儲存罐本體，由于配重塊的自身重力，會使連接板帶動l型擋板通過轉動軸在空槽內發生轉動，使儲存罐本體內的金剛石微粉可以通過漏料槽經過漏料管進行取出，從而實現金剛石微粉的取料，待取料完成后，放平儲存罐本體，由于配重塊的自身重力，會使連接板帶動l型擋板通過轉動軸在空槽內向相反方向發生轉動，直至l型擋板轉動至原來位置即可，相對于現有技術，本實用新型結構設計簡單合理，可通過重力感應快速和便捷的實現對金剛石微粉的取料，實用性較強。

11、該金剛石微粉儲存裝置，通過設置密封半球和密封槽，使漏料管與l型擋板之間具有密封性，避免外界水汽從漏料管與l型擋板之間的縫隙進入至儲存罐本體內，從而影響金剛石微粉的正常使用，將密封槽橫截面設置為弧形結構，不僅可以增加密封半球和密封槽之間的接觸面積，提高密封半球和密封槽之間的密封性，還可以使密封槽不會影響l型擋板帶動密封半球進行轉動。

技術特征：

1.一種金剛石微粉儲存裝置，其特征在于，包括：

2.根據權利要求1所述的一種金剛石微粉儲存裝置，其特征在于，所述漏料槽(202)為上小、下大的圓臺型結構。

3.根據權利要求2所述的一種金剛石微粉儲存裝置，其特征在于，所述連接板(204)為傾斜結構，且所述連接板(204)高端遠離漏料管(203)方向設置，所述連接板(204)低端靠近漏料管(203)方向設置。

4.根據權利要求3所述的一種金剛石微粉儲存裝置，其特征在于，所述l型擋板(205)與空槽(201)之間存在間隙。

5.根據權利要求4所述的一種金剛石微粉儲存裝置，其特征在于，還包括：

6.根據權利要求5所述的一種金剛石微粉儲存裝置，其特征在于，所述密封組件(3)包括：

7.根據權利要求6所述的一種金剛石微粉儲存裝置，其特征在于，所述密封槽(302)橫截面為弧形結構。

技術總結
本技術公開了一種金剛石微粉儲存裝置，屬于金剛石微粉儲存技術領域，包括用于儲存金剛石微粉的儲存裝置本體和取料組件；儲存裝置本體包括儲存罐本體、外螺紋筒和內螺紋蓋；外螺紋筒固設于儲存罐本體上；內螺紋蓋套設于外螺紋筒上并與外螺紋筒螺紋連接；取料組件布置于內螺紋蓋上；取料組件包括空槽、漏料槽、漏料管、連接板、L型擋板和配重塊；內螺紋蓋上開設有空槽；空槽內開設有漏料槽；漏料管固設于漏料槽上并與漏料槽連通；連接板通過轉動軸轉動設于空槽內；L型擋板固設于連接板上；配重塊固設于連接板遠離L型擋板一側，該金剛石微粉儲存裝置，結構設計簡單合理，可通過重力感應實現金剛石微粉的取料，實用性較強。

技術研發人員：李亞恒,李會停,班改云,趙遂卿
受保護的技術使用者：河南千航金剛石工業有限公司
技術研發日：20240717
技術公布日：2025/4/28
