本技術涉及產品生產定量放料，具體為一種噸袋定量卸料裝置。

背景技術：

1、噸袋是一種柔性運輸包裝容器，具有防潮、防塵、耐輻射、牢固安全的優點，被廣泛應用于化工、建材、塑料、礦產品等各類粉狀、粒狀、塊狀物品的包裝，在對噸袋進行卸料時會使用到對應的卸料裝置。

2、例如中國專利(公告號：cn214269487u)公開了一種噸袋粉料密封卸料系統裝置，屬于噸袋卸料裝置技術領域，包括存料箱，存料箱的底端設有定量旋轉供料器，存料箱的上端一邊設有脈沖帶式除塵器，脈沖帶式除塵器的上端設有風機，存料箱的一端斜面上設有檢修門，存料箱的上端另一邊進料口上連接夾袋裝置的出料端，夾袋裝置用于夾住噸袋口，避免外部出現揚塵，同時采用拍打裝置對噸袋的袋口進行拍打，防止堵料同時盡可能多的將噸袋中殘留拍下。

3、上述技術方案中還存在如下缺陷，雖然該噸袋粉料密封卸料系統裝置，避免外部出現揚塵，同時采用拍打裝置對噸袋的袋口進行拍打，防止堵料同時盡可能多的將噸袋中殘留拍下，但是在產品生產過程中，通常需要根據產品生產比例來投入原料，特別是在定量配料或精確計量產品的情況下，該裝置在就顯得力不從心，可能會不利于產品的精確度，也影響了生產效率的提高，基于此，提出一種噸袋定量卸料裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種噸袋定量卸料裝置，具備便于定量等優點，解決了該裝置不便于進行定量配料或精確計量產品，可能會不利于產品的精確度的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種噸袋定量卸料裝置，包括噸袋卸料設備框架，所述噸袋卸料設備框架的內頂壁固定有電動葫蘆，所述電動葫蘆的底部固定有電子吊秤，所述電子吊秤的底部固定有原料噸袋，所述噸袋卸料設備框架內側壁的左右兩側之間固定有兩個連接板，所述原料噸袋的下表面開設有噸袋放料口，上端所述連接板的上表面開設有連通孔，下端所述連接板的下表面開設有原料投入口，下端所述連接板上設有鎖緊機構，上端所述連接板的上表面固定有電子吊秤儀表控制器；

3、所述鎖緊機構包括固定于下端連接板上的工作箱，所述工作箱上設有啟動組件，所述工作箱上設有移動組件，所述工作箱上設有導向組件；

4、所述啟動組件包括固定于工作箱左側的驅動電機，所述驅動電機的輸出軸固定有一端貫穿至工作箱內腔且通過軸承與工作箱的內右側壁轉動連接的第一蝸桿，所述啟動組件還包括通過軸承轉動連接與工作箱內腔左右兩側之間的第二蝸桿，所述第二蝸桿與第一蝸桿的外表面均固定有傳送輪，兩個所述傳送輪之間傳動連接有傳送帶。

5、進一步，所述第二蝸桿和第一蝸桿的外表面固定有螺旋方向相反的螺紋條。

6、進一步，所述工作箱的截面為回型，所述工作箱的左側開設通孔，所述通孔與第一蝸桿為轉動連接。

7、進一步，所述移動組件包括一端通過軸承與工作箱內腔側壁轉動連接且一端貫穿至工作箱外部的螺紋桿，所述螺紋桿的外表面固定有蝸輪，所述螺紋桿的外表面螺紋連接有螺紋套筒，兩個所述螺紋套筒相對的一側均固定有有夾持板。

8、進一步，兩個所述蝸輪分別與第一蝸桿和第二蝸桿相嚙合，所述工作箱的內側開設有兩個轉動孔，所述轉動孔與螺紋桿為轉動連接。

9、進一步，所述導向組件包括開設于工作箱內腔側左右兩側的兩個滑槽，所述滑槽的內壁連接有滑塊。

10、進一步，兩個所述滑塊相對的一側分別與夾持板的左右兩側相固定。

11、進一步，所述滑槽與滑塊的截面均為凸型，所述蝸輪位于工作箱的內部。

12、與現有技術相比，本申請的技術方案具備以下有益效果：

13、該噸袋定量卸料裝置，通過電動葫蘆將原料噸袋的噸袋放料口移至原料投入口處，接著通過電子吊秤儀表控制器促使驅動電機啟動通過傳動力帶動蝸輪以及螺紋桿旋轉，可使得兩個夾持板移動至貼合，可對噸袋放料口夾緊，進而完成對該裝置原料準確定量投放，通過電動葫蘆和原料噸袋的配合使用，實現了對原料重量的精確計量，保證后續重量的準確投放，同時再通過電子吊秤儀表控制器與鎖緊機構的配合使用，有效確保了原料投放的定量控制，提高了原料投放的準確性和效率。

技術特征：

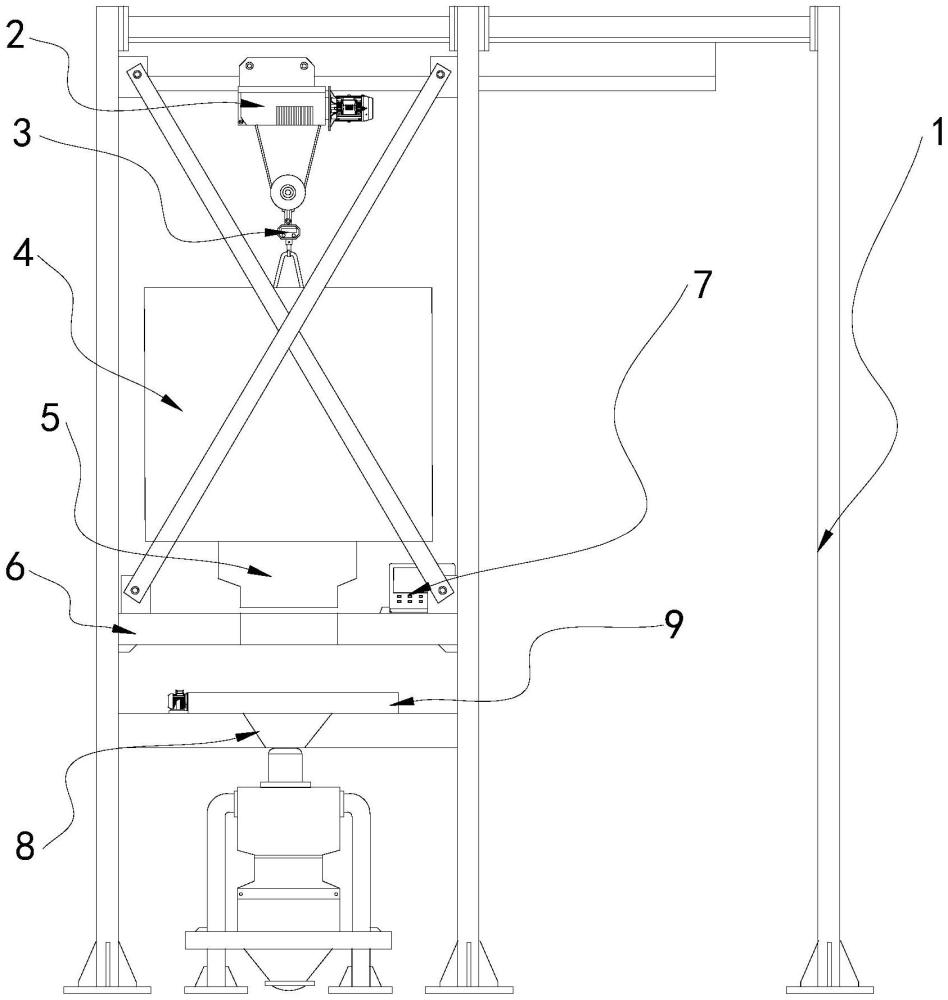

1.一種噸袋定量卸料裝置，包括噸袋卸料設備框架(1)，其特征在于：所述噸袋卸料設備框架(1)的內頂壁固定有電動葫蘆(2)，所述電動葫蘆(2)的底部固定有電子吊秤(3)，所述電子吊秤(3)的底部固定有原料噸袋(4)，所述噸袋卸料設備框架(1)內側壁的左右兩側之間固定有兩個連接板(6)，所述原料噸袋(4)的下表面開設有噸袋放料口(5)，上端所述連接板(6)的上表面開設有連通孔，下端所述連接板(6)的下表面開設有原料投入口(8)，下端所述連接板(6)上設有鎖緊機構(9)，上端所述連接板(6)的上表面固定有電子吊秤儀表控制器(7)；

2.根據權利要求1所述的一種噸袋定量卸料裝置，其特征在于：所述第二蝸桿(904)和第一蝸桿(903)的外表面固定有螺旋方向相反的螺紋條。

3.根據權利要求1所述的一種噸袋定量卸料裝置，其特征在于：所述工作箱(901)的截面為回型，所述工作箱(901)的左側開設通孔，所述通孔與第一蝸桿(903)為轉動連接。

4.根據權利要求1所述的一種噸袋定量卸料裝置，其特征在于：所述移動組件包括一端通過軸承與工作箱(901)內腔側壁轉動連接且一端貫穿至工作箱(901)外部的螺紋桿(907)，所述螺紋桿(907)的外表面固定有蝸輪(908)，所述螺紋桿(907)的外表面螺紋連接有螺紋套筒(909)，兩個所述螺紋套筒(909)相對的一側均固定有夾持板(910)。

5.根據權利要求4所述的一種噸袋定量卸料裝置，其特征在于：兩個所述蝸輪(908)分別與第一蝸桿(903)和第二蝸桿(904)相嚙合，所述工作箱(901)的內側開設有兩個轉動孔，所述轉動孔與螺紋桿(907)為轉動連接。

6.根據權利要求4所述的一種噸袋定量卸料裝置，其特征在于：所述導向組件包括開設于工作箱(901)內腔側左右兩側的兩個滑槽(911)，所述滑槽(911)的內壁連接有滑塊(912)。

7.根據權利要求6所述的一種噸袋定量卸料裝置，其特征在于：兩個所述滑塊(912)相對的一側分別與夾持板(910)的左右兩側相固定。

8.根據權利要求6所述的一種噸袋定量卸料裝置，其特征在于：所述滑槽(911)與滑塊(912)的截面均為凸型，所述蝸輪(908)位于工作箱(901)的內部。

技術總結
本技術涉及一種噸袋定量卸料裝置，屬于產品生產定量放料技術領域，包括噸袋卸料設備框架，所述噸袋卸料設備框架的內頂壁固定有電動葫蘆，所述電動葫蘆的底部固定有電子吊秤。該噸袋定量卸料裝置，通過電動葫蘆將原料噸袋的噸袋放料口移至原料投入口處，接著通過電子吊秤儀表控制器促使驅動電機啟動通過傳動力帶動蝸輪以及螺紋桿旋轉，可使得兩個夾持板移動至貼合，可對噸袋放料口夾緊，進而完成對該裝置原料準確定量投放，通過電動葫蘆和原料噸袋的配合使用，實現對原料重量的精確計量，保證后續重量的準確投放，同時再通過電子吊秤儀表控制器與鎖緊機構的配合使用，有效確保了原料投放的定量控制，提高原料投放的準確性和效率。

技術研發人員：高靖國,焦立強,王穎霞,任艷榮,李趙彬,安露露
受保護的技術使用者：寧夏北極星化工有限公司
技術研發日：20240717
技術公布日：2025/4/28
