本申請涉及醫療器械，尤其涉及一種醫療收納帶。

背景技術：

1、現有技術中，監護儀通常固定在病床旁的吊塔、墻或柜子上，且監護儀通過不同的線纜與病人身上的多種參數附件連接，醫護人員在對病人進行護理時，需要通過醫療收納帶對這些線纜進行整理，而現有的醫療收納纏繞線纜時，帶常采用魔術貼的方式進行固定，導致收納帶需要反復纏繞線纜，耐清潔消毒性能不佳。

技術實現思路

1、本申請實施例提供一種醫療收納帶，旨在解決現有的醫療收納帶耐清潔消毒性能不佳的問題。

2、本申請實施例提供一種醫療收納帶，包括柔性帶體、第一連接件和第二連接件，所述柔性帶體包括相對的第一端和第二端，所述柔性帶體包括沿所述第一端至所述第二端方向依次分布的第一收納段和第二收納段，所述第一連接件和所述第二連接件沿所述第一端至所述第二端的方向依次設于所述第一收納段，所述第二收納段開設有過孔；

3、在所述柔性帶體由所述第一端穿過所述過孔后，未穿過所述過孔的至少部分所述第二收納段圍合形成第一收納孔；

4、在所述第一連接件和所述第二連接件可拆卸連接后，所述第一收納段位于所述第一連接件與所述第二連接件之間的部分圍合形成第二收納孔；

5、所述第一收納孔和所述第二收納孔分別用于收納與監護設備相連的參數線纜。

6、在一些實施例中，所述醫療收納帶用于與所述監護設備或支架可拆卸連接。

7、在一些實施例中，所述第一連接件和/或所述第二連接件用于與所述監護設備或所述支架可拆卸連接。

8、在一些實施例中，所述第一連接件包括第一磁吸件，所述第二連接件包括第二磁吸件，所述第一磁吸件與所述第二磁吸件可相互磁吸。

9、在一些實施例中，所述第一磁吸件和/或所述第二磁吸件可磁吸于所述監護設備或支架。

10、在一些實施例中，在所述第一收納段厚度方向上的同一側，所述第一磁吸件和所述第二磁吸件的磁極相反。

11、在一些實施例中，所述第一收納段包裹至少部分所述第一磁吸件；和/或，所述第一收納段包裹至少部分所述第二磁吸件。

12、在一些實施例中，所述第一收納段包括層疊設置的第一連接層和第二連接層；其中，所述第一磁吸件夾設于所述第一連接層和所述第二連接層之間；和/或，所述第二磁吸件夾設于所述第一連接層和所述第二連接層之間。

13、在一些實施例中，所述第一收納段注塑成型于所述第一磁吸件的至少部分表面；和/或，所述第一收納段注塑成型于所述第二磁吸件的至少部分表面。

14、在一些實施例中，所述醫療收納帶還包括設于所述第一收納段的第三連接件，所述第三連接件位于所述第一連接件和所述第二連接件之間；

15、其中，所述第一連接件和所述第三連接件可拆卸連接后，所述第一收納段位于所述第一連接件和所述第三連接件之間的部分圍合形成第三收納孔，所述第三收納孔用于收納所述參數線纜；和/或，

16、其中，所述第二連接件與所述第三連接件可拆卸連接后，所述第一收納段位于所述第二連接件和所述第三連接件之間的部分圍合形成第四收納孔，所述第四收納孔用于收納所述參數線纜。

17、在一些實施例中，所述柔性帶體的材質包括硅膠或布。

18、在一些實施例中，所述第一連接件包括第一卡接件，所述第二連接件包括第二卡接件，所述第一卡接件與所述第二卡接件卡接。

19、本申請實施例還提供一種醫療收納帶，包括柔性帶體、第一連接件和第二連接件，所述柔性帶體包括相對的第一端和第二端，所述柔性帶體包括收納部，所述收納部用于與監護設備相連的參數線纜可拆卸連接，所述第一連接件、所述第二連接件和所述收納部沿所述第一端至所述第二端的方向依次設于所述柔性帶體；

20、在所述第一連接件和所述第二連接件可拆卸連接后，所述柔性帶體位于所述第一連接件與所述第二連接件之間的部分圍合形成第二收納孔；所述第二收納孔用于收納與監護設備相連的參數線纜。

21、在一些實施例中，所述收納部用于與所述參數線纜卡接或粘接。

22、在一些實施例中，所述收納部開設有用于與所述參數線纜卡接的卡槽；所述卡槽的延伸方向與所述柔性帶體的長度方向呈夾角。

23、在一些實施例中，所述第一連接件包括第一磁吸件，所述第二連接件包括第二磁吸件，所述第一磁吸件與所述第二磁吸件可相互磁吸。

24、在一些實施例中，所述柔性帶體包裹至少部分所述第一磁吸件；和/或，所述柔性帶體包裹至少部分所述第二磁吸件。

25、在一些實施例中，所述柔性帶體注塑成型于所述第一磁吸件的至少部分表面；和/或，所述柔性帶體注塑成型于所述第二磁吸件的至少部分表面。

26、本申請實施還提供一種醫療收納帶，用于收納與監護設備相連的參數線纜，包括柔性帶體，及設于所述柔性帶體的第一連接件和第二連接件，所述柔性帶體包括相對的第一端和第二端，所述柔性帶體開設有過孔，所述第一連接件、所述第二連接件及所述過孔沿所述第一端至所述第二端的方向依次分布，所述第一連接件用于與所述第二連接件可拆卸連接，所述柔性帶體自所述第一端延伸至所述過孔和所述第二連接件之間的部分，及所述第一連接件和所述第二連接件用于穿過所述過孔。

27、在一些實施例中，所述第一連接件包括第一磁吸件，所述第二連接件包括第二磁吸件，所述第一磁吸件與所述第二磁吸件可相互磁吸。

28、在一些實施例中，所述第一磁吸件和/或所述第二磁吸件可磁吸于所述監護設備或支架。

29、本申請實施例提供的醫療收納帶通過使柔性帶體包括沿第一端至第二端方向依次分布的第一收納段和第二收納段，在第一收納段設置沿第一端至第二端的方向依次分布的第一連接件和第二連接件，在第二收納段開設有供第一連件、第二連接件及第一收納段穿過的過孔，并使第一連接件和第二連接件相互可拆卸連接。

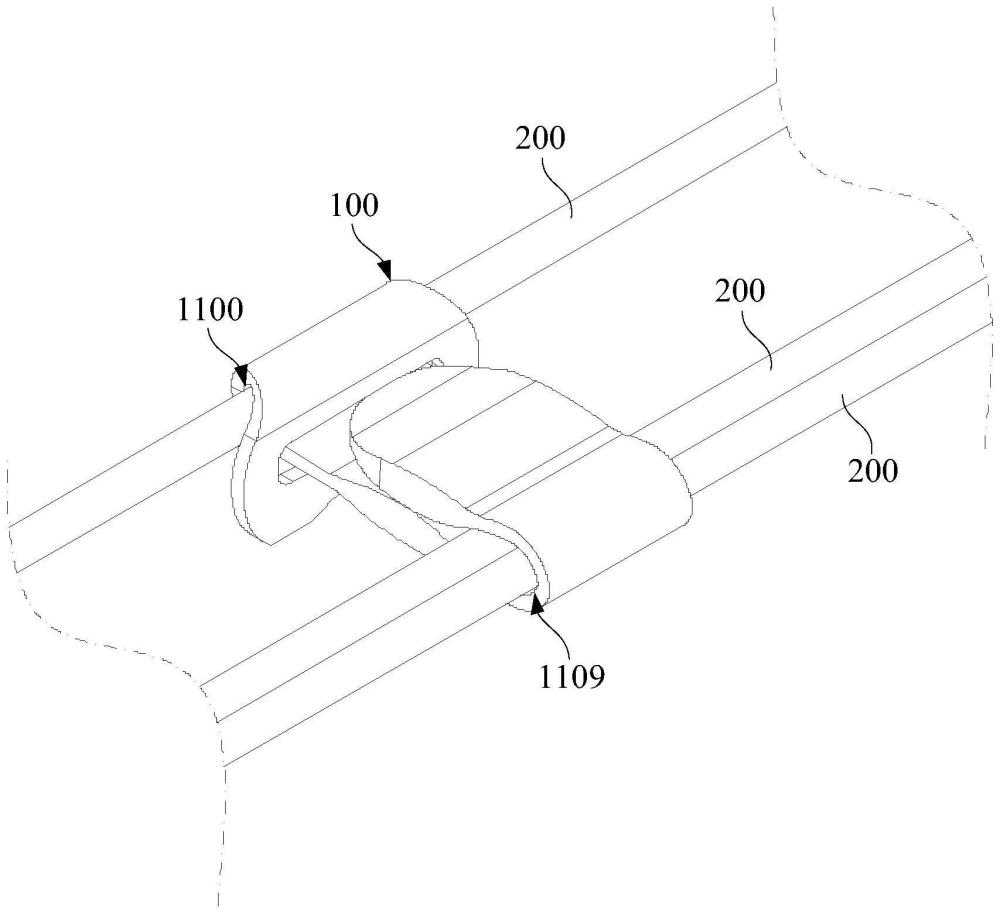

30、由此，在柔性帶體由第一端穿過過孔后，未穿過過孔的至少部分第二收納段圍合形成第一收納孔，以收納與醫療設備相連的一部分線纜，尤其是用于收納與監護設備相連的一部分參數線纜。而第一收納段穿過過孔的部分通過第一連接件和第二連接件的可拆卸連接，能夠使第一收納段位于第一連接件和第二連接件之間的部分圍合形成第二收納孔，以收納與醫療設備相連的另一部分線纜，尤其是用于收納與監護設備相連的另一部分參數線纜，其操作比較簡單、方便。而且，醫療收納帶的結構也比較簡單，在通過醫療收納帶收納線纜時，無需反復纏繞線纜，具有較高的耐清潔消毒性能。

技術特征：

1.一種醫療收納帶，其特征在于，包括柔性帶體、第一連接件和第二連接件，所述柔性帶體包括相對的第一端和第二端，所述柔性帶體包括沿所述第一端至所述第二端方向依次分布的第一收納段和第二收納段，所述第一連接件和所述第二連接件沿所述第一端至所述第二端的方向依次設于所述第一收納段，所述第二收納段開設有過孔；

2.如權利要求1所述的醫療收納帶，其特征在于，所述醫療收納帶用于與所述監護設備或支架可拆卸連接。

3.如權利要求2所述的醫療收納帶，其特征在于，所述第一連接件和/或所述第二連接件用于與所述監護設備或所述支架可拆卸連接。

4.如權利要求1所述的醫療收納帶，其特征在于，所述第一連接件包括第一磁吸件，所述第二連接件包括第二磁吸件，所述第一磁吸件與所述第二磁吸件可相互磁吸。

5.如權利要求4所述的醫療收納帶，其特征在于，所述第一磁吸件和/或所述第二磁吸件可磁吸于所述監護設備或支架。

6.如權利要求4所述的醫療收納帶，其特征在于，在所述第一收納段厚度方向上的同一側，所述第一磁吸件和所述第二磁吸件的磁極相反。

7.如權利要求4所述的醫療收納帶，其特征在于，所述第一收納段包裹至少部分所述第一磁吸件；和/或，所述第一收納段包裹至少部分所述第二磁吸件。

8.如權利要求7所述醫療收納帶，其特征在于，所述第一收納段包括層疊設置的第一連接層和第二連接層；其中，所述第一磁吸件夾設于所述第一連接層和所述第二連接層之間；和/或，所述第二磁吸件夾設于所述第一連接層和所述第二連接層之間。

9.如權利要求7所述的醫療收納帶，其特征在于，所述第一收納段注塑成型于所述第一磁吸件的至少部分表面；和/或，所述第一收納段注塑成型于所述第二磁吸件的至少部分表面。

10.如權利要求1至9中任意一項所述的醫療收納帶，其特征在于，所述醫療收納帶還包括設于所述第一收納段的第三連接件，所述第三連接件位于所述第一連接件和所述第二連接件之間；

11.如權利要求1至9中任意一項所述的醫療收納帶，其特征在于，所述柔性帶體的材質包括硅膠或布。

12.如權利要求1所述的醫療收納帶，其特征在于，所述第一連接件包括第一卡接件，所述第二連接件包括第二卡接件，所述第一卡接件與所述第二卡接件卡接。

13.一種醫療收納帶，其特征在于，包括柔性帶體、第一連接件和第二連接件，所述柔性帶體包括相對的第一端和第二端，所述柔性帶體包括收納部，所述收納部用于與監護設備相連的參數線纜可拆卸連接，所述第一連接件、所述第二連接件和所述收納部沿所述第一端至所述第二端的方向依次設于所述柔性帶體；

14.如權利要求13所述的醫療收納帶，其特征在于，所述收納部用于與所述參數線纜卡接或粘接。

15.如權利要求14所述的醫療收納帶，其特征在于，所述收納部開設有用于與所述參數線纜卡接的卡槽；所述卡槽的延伸方向與所述柔性帶體的長度方向呈夾角。

16.如權利要求13所述的醫療收納帶，其特征在于，所述第一連接件包括第一磁吸件，所述第二連接件包括第二磁吸件，所述第一磁吸件與所述第二磁吸件可相互磁吸。

17.如權利要求16所述的醫療收納帶，其特征在于，所述柔性帶體包裹至少部分所述第一磁吸件；和/或，所述柔性帶體包裹至少部分所述第二磁吸件。

18.如權利要求17所述的醫療收納帶，其特征在于，所述柔性帶體注塑成型于所述第一磁吸件的至少部分表面；和/或，所述柔性帶體注塑成型于所述第二磁吸件的至少部分表面。

技術總結
本申請公開了一種醫療收納帶，通過使柔性帶體包括沿第一端至第二端方向依次分布的第一收納段和第二收納段，在第一收納段設置沿第一端至第二端的方向依次分布的第一連接件和第二連接件，在第二收納段開設有供第一連件、第二連接件及第一收納段穿過的過孔，并使第一連接件和第二連接件相互可拆卸連接。在柔性帶體由第一端穿過過孔后，未穿過過孔的至少部分第二收納段圍合形成收納一部分參數線纜的第一收納孔，而第一收納段穿過過孔的部分通過第一連接件和第二連接件的可拆卸連接，能夠使第一收納段位于第一連接件和第二連接件之間的部分圍合形成收納另一部分參數線纜的第二收納孔，操作比較簡單方便，具有較高的耐清潔消毒性能。

技術研發人員：楊昆才,鄭榮敏
受保護的技術使用者：深圳邁瑞生物醫療電子股份有限公司
技術研發日：
技術公布日：2025/4/28
