本申請涉及電池封裝，特別涉及一種藍膜供料裝置及包膜設備。

背景技術：

1、方形硬殼電池包藍膜是指在電池外表面包覆一層藍色的保護膜。藍膜一般是在電池出貨前包在電池表面的。其能夠保證電池外表面良好的絕緣性，因此是電池生產過程中不可或缺的一部分。通過對電池包藍膜可以對電池起到保護作用—保護電池表面不被劃傷和電解液腐蝕—也可以使得電池的外觀更加美觀。

2、相關技術中，包膜設備上單卷藍膜可以包膜的電池數量，依靠產品工程師進行計算，通過單卷藍膜總長度除以單個電池包膜需要的藍膜長度，得出一卷藍膜可以包多少電池，這個數據給到現場后設置在包膜機的包膜計數上。

3、但是，在完全依靠包膜機計數的方式情況下，供應商單卷藍膜尺寸不足的話就會導致崩膜，重新穿接藍膜需要12至18min時間不等，會造成產能浪費，而在現場有崩膜且不及時停機的情況下，單卷藍膜計數將會相對減少，這樣會出現藍膜浪費的情況。

技術實現思路

1、本申請實施例提供一種藍膜供料裝置及包膜設備，以解決相關技術中藍膜長度來料不足導致的崩膜問題以及藍膜有余量時造成的浪費問題。

2、第一方面，本申請實施例提供了一種藍膜供料裝置，包括：

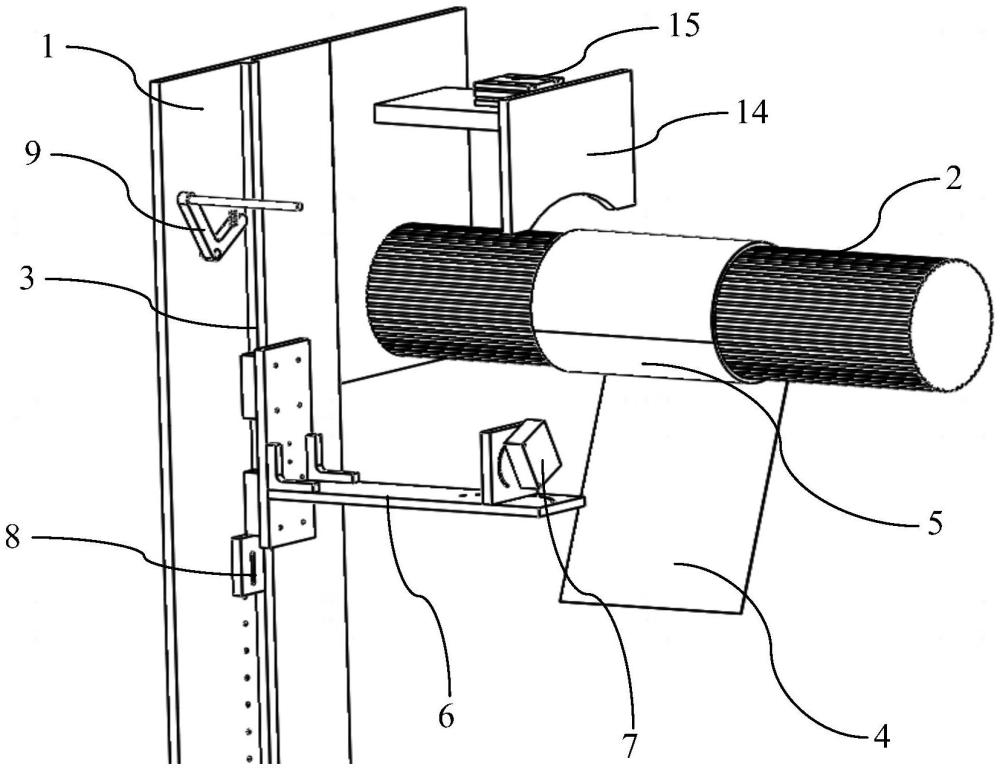

3、設備側板，其上設置有用于放料的氣脹軸和位于所述氣脹軸一側的滑道，所述氣脹軸上套裝有表面纏繞有藍膜的卷筒；

4、檢測組件，其包括與所述滑道滑動連接的安裝座，以及安裝于所述安裝座上并用于區分藍膜和卷筒的色標傳感器，所述安裝座可沿所述滑道滑動以靠近或遠離所述氣脹軸。

5、第一方面，一些實施例中，所述滑道沿豎直方向延伸，所述設備側板上安裝有用于托住所述安裝座的第一限位件，所述第一限位件支承所述安裝座時，所述色標傳感器朝向所述卷筒外周面。

6、第一方面，一些實施例中，所述設備側板上安裝有第二限位件，所述第二限位件包括與所述設備側板轉動連接的l型塊，以及設于所述設備側板上用于拉住所述l型塊以使所述l型塊能夠托住所述安裝座的拉簧。

7、第一方面，一些實施例中，所述安裝座包括與所述滑道滑動連接的滑座，以及與所述滑座連接并供所述色標傳感器安裝的水平板，所述水平板和所述滑座之間連接有角碼。

8、第一方面，一些實施例中，所述水平板上設置有用于調節所述色標傳感器俯仰角度和水平角度的調節組件。

9、第一方面，一些實施例中，所述水平板上貫穿設置有第一圓弧孔，所述調節組件包括與所述水平板轉動連接并供所述色標傳感器安裝的安裝板，所述第一圓弧孔通過穿設緊固件固定連接所述安裝板。

10、第一方面，一些實施例中，所述安裝板上同軸設置有對稱分布的兩個第二圓弧孔，兩個所述第二圓弧孔均通過穿設緊固件固定連接所述色標傳感器。

11、第一方面，一些實施例中，所述設備側板上安裝有檢測所述氣脹軸轉動狀態的監測組件，所述監測組件包括若干環繞設于所述氣脹軸端部并可隨所述氣脹軸周向轉動的連接片，以及延伸至連接片兩側的槽型光電傳感器。

12、第一方面，一些實施例中，所述設備側板上安裝有用于限制卷筒軸向套裝位置的限位組件，所述限位組件包括限位板和用于帶動所述限位板沿所述氣脹軸軸向移動的驅動件。

13、第二方面，本申請實施例提供了一種包膜設備，包括：

14、上述任一項所述的藍膜供料裝置。

15、本申請提供的技術方案帶來的有益效果包括：

16、本申請實施例提供了一種藍膜供料裝置及包膜設備，由于設備側板，其上設置有用于放料的氣脹軸和位于氣脹軸一側的滑道，氣脹軸上套裝有表面纏繞有藍膜的卷筒；檢測組件，其包括與滑道滑動連接的安裝座，以及安裝于安裝座上并用于區分藍膜和卷筒的色標傳感器，安裝座可沿滑道滑動以靠近或遠離氣脹軸。

17、因此，可以通過色標傳感器識別卷筒外周露白區域，在卷筒上藍膜快用完時，向設備上的控制器傳遞信號，使設備及時停機，從而可以避免藍膜長度來料不足導致的崩膜問題，同時可以充分利用藍膜，避免卷筒上藍膜余量過多而造成浪費。另外，可以沿滑道滑動安裝座以使安裝座遠離氣脹軸，進而讓出操作空間，解決生產更換藍膜時色標傳感器和安裝座會妨礙操作的問題。

技術特征：

1.一種藍膜供料裝置，其特征在于，包括：

2.如權利要求1所述的藍膜供料裝置，其特征在于：

3.如權利要求1所述的藍膜供料裝置，其特征在于：

4.如權利要求1所述的藍膜供料裝置，其特征在于：

5.如權利要求4所述的藍膜供料裝置，其特征在于：

6.如權利要求5所述的藍膜供料裝置，其特征在于：

7.如權利要求6所述的藍膜供料裝置，其特征在于：

8.如權利要求1所述的藍膜供料裝置，其特征在于：

9.如權利要求1所述的藍膜供料裝置，其特征在于：

10.一種包膜設備，其特征在于，包括：

技術總結
本申請涉及一種藍膜供料裝置及包膜設備，屬于電池封裝技術領域，該藍膜供料裝置包括設備側板，其上設置有用于放料的氣脹軸和位于所述氣脹軸一側的滑道，所述氣脹軸上套裝有表面纏繞有藍膜的卷筒；檢測組件，其包括與所述滑道滑動連接的安裝座，以及安裝于所述安裝座上并用于區分藍膜和卷筒的色標傳感器，所述安裝座可沿所述滑道滑動以靠近或遠離所述氣脹軸。本申請可以通過色標傳感器識別卷筒外周露白區域，進而實現向設備上的控制器傳遞信號，使設備及時停機，避免藍膜長度來料不足導致的崩膜，實現充分利用藍膜。還可以沿滑道滑動安裝座以使安裝座遠離氣脹軸，讓出操作空間，解決生產更換藍膜時色標傳感器和安裝座會妨礙操作的問題。

技術研發人員：劉羅興,周一,彭建坤,王興東
受保護的技術使用者：瑞浦蘭鈞能源股份有限公司
技術研發日：20240717
技術公布日：2025/4/28
