本技術涉及紙板生產設備的，特別涉及一種紙板收集機。

背景技術：

1、在紙板生產過程中，紙板收集是生產線上不可或缺的一環。然而，傳統的紙板收集方式主要依賴于人工，從紙板輸送帶上將紙板一片片搬運至托盤上碼放疊加，再由叉車拉走。這種收集方式不僅效率低下，人工成本高昂，而且由于人工操作的不穩定性，常常導致紙板收集不夠整齊，紙板隨意堆放在一起，為后續打包工藝帶來諸多不便。

2、為了解決上述問題，提高紙板收集效率和整齊度，紙板生產工廠開始嘗試配置紙板收集設備。

3、然而，現有的紙板收集設備在實際應用中存在一些問題。特別是，這些設備在紙板輸送過程中不便調整自身的高度，導致紙板輸送到達的高度與后續擺放的托盤高度不匹配。由于收集設備與托盤之間存在高度差，紙板在收集并擺放在托盤時會出現直接下落的情況，這種下落砸擊容易造成紙板損壞，同時也會導致紙板收集不整齊，需要后續的人工整理，從而增加了額外的勞動成本。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種紙板收集機，能夠將紙板自動收集并擺放整齊，收集效果良好，且方便疊加不同高度的紙板。

2、根據本實用新型實施例的一種紙板收集機，包括：

3、底座，其頂面一側可轉動安裝有輸送架；

4、輸送組件，包括對應轉動設置在輸送架上的主動輪和從動輪，所述輸送架與從動輪之間傳動安裝有輸送帶，所述底座上還設置有用于輸送組件運行的驅動結構；

5、氣缸，一端轉動安裝在底座頂面，另一端與輸送架底面轉動連接，所述氣缸伸縮驅動所述輸送架以底座的連接點為軸心轉動。

6、根據本實用新型實施例的一種紙板收集機，所述底座頂面對稱安裝有軸座，兩個所述軸座內部均轉動安裝有轉動軸，兩個所述轉動軸相對的一端均固定安裝有固定座，所述輸送架與固定座外壁固定連接。

7、根據本實用新型實施例的一種紙板收集機，兩個所述固定座之間還轉動安裝有傳動軸，所述主動輪固定安裝在傳動軸的外壁上，所述主動輪設置有多個，多個所述主動輪等距離安裝在傳動軸上。

8、根據本實用新型實施例的一種紙板收集機，所述驅動結構包括安裝在底座頂面的驅動電機，所述驅動電機的驅動端與傳動軸的外壁上均固定安裝有同步輪，兩個所述同步輪之間傳動連接有同步帶。

9、根據本實用新型實施例的一種紙板收集機，所述底座的底面安裝有鎖止萬向輪，所述鎖止萬向輪設置有四個，四個所述鎖止萬向輪分別設置在底座底面的四角處。

10、根據本實用新型實施例的一種紙板收集機，所述底座上還設置有用于感應輸送架升降位置的行程開關。

11、根據本實用新型實施例的一種紙板收集機，所述行程開關包括第一滾輪式行程開關和第二滾輪式行程開關，所述第一滾輪式行程開關的滾輪與氣缸外壁相抵，所述第二滾輪式行程開關的滾輪與輸送架底面相抵。

12、根據本實用新型實施例的一種紙板收集機，所述輸送帶的材質為pvc，所述輸送帶的外表面一體成型有防滑紋路。

13、根據本實用新型實施例的一種紙板收集機，所述輸送架包括架體，所述架體一側對稱安裝有第一連接耳，所述架體通過第一連接耳與固定座外壁固定連接，所述架體的內部設置有橫梁，所述架體的外壁上設置有縱梁，所述縱梁與輸送帶的位置對應，所述架體的底面還設置有第二連接耳，所述氣缸伸縮端與第二連接耳轉動相連。

14、根據本實用新型實施例的一種紙板收集機，所述架體遠離第一連接耳的一側設置有安裝座，所述從動輪可調節安裝在安裝座上，所述安裝座包括與架體外壁固定連接的u型座體，所述u型座體上對稱開設有調節槽，所述從動輪的輪軸滑動設置在調節槽的內部，所述u型座體的外壁上設置有固定凸塊，所述從動輪的輪軸上螺紋連接有調節螺栓，所述調節螺栓底端螺紋連接在固定凸塊上。

15、根據本實用新型實施例的一種紙板收集機，至少具有如下有益效果：

16、1.本實用新型通過設置驅動結構可驅動輸送組件運行，通過輸送組件可對紙板輸送，使紙板能夠堆疊在托盤上，當收集的紙板堆疊到一定高度時，氣缸驅動輸送架轉動，以使輸送架的一端升高，從而可以增加紙板堆疊的高度，提升收集效率，具有較好的紙板收集效果。

17、2.本實用新型通過在氣缸的外壁上設置的第一滾輪式行程開關，當氣缸活塞運動至設定位置時，第一滾輪式行程開關可以感應到氣缸周圍的磁場變化或者光束的遮擋，然后輸出一個信號來控制氣缸的運動，相較于機械限位開關，第一滾輪式行程開關和第二滾輪式行程開關更為精準和穩定，可以有效地保證氣缸的運動位置，并避免氣缸的超限運動。

18、3.本實用新型通過設置通過轉動調節螺栓可調節從動輪的輪軸在調節槽的內部滑動，能夠調節從動輪在u型座體上的位置，進而能夠調節兩個相對的主動輪和從動輪之間的距離，可起到對輸送帶張緊的效果，提高輸送帶在輸送紙板過程中的穩定性，且通過將調節螺栓從固定凸塊上旋下可將從動輪從u型座體上取下，進而方便對輸送帶進行安裝和拆卸。

19、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

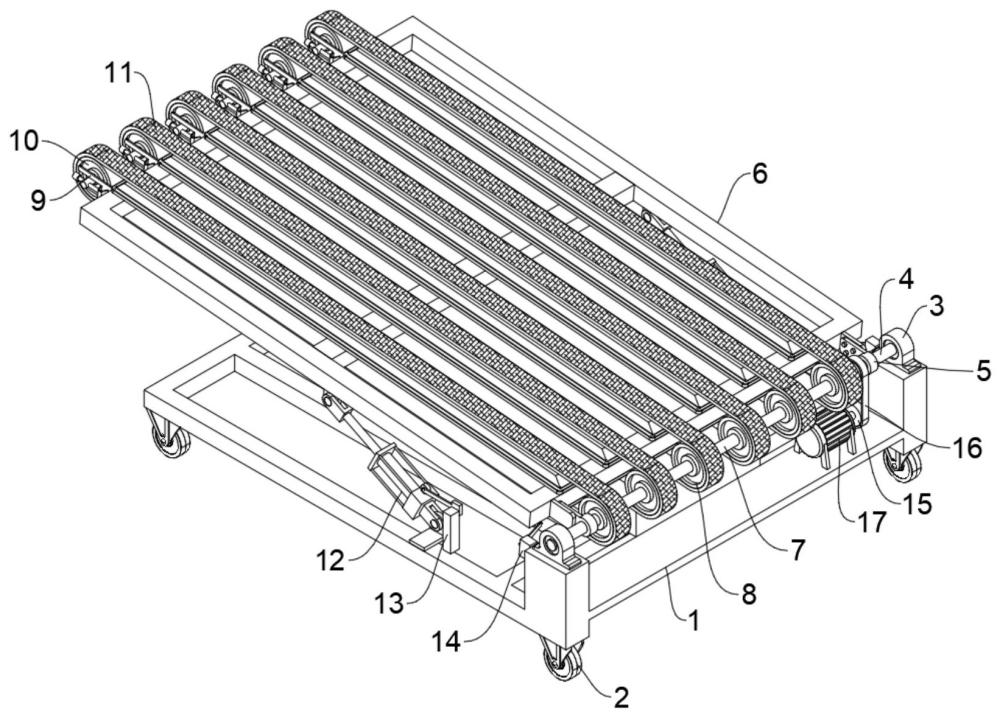

1.一種紙板收集機，其特征在于，包括：

2.根據權利要求1所述的一種紙板收集機，其特征在于，所述底座（1）頂面對稱安裝有軸座（3），兩個所述軸座（3）內部均轉動安裝有轉動軸（4），兩個所述轉動軸（4）相對的一端均固定安裝有固定座（5），所述輸送架（6）與固定座（5）外壁固定連接。

3.根據權利要求2所述的一種紙板收集機，其特征在于，兩個所述固定座（5）之間還轉動安裝有傳動軸（7），所述主動輪（8）固定安裝在傳動軸（7）的外壁上，所述主動輪（8）設置有多個，多個所述主動輪（8）等距離安裝在傳動軸（7）上。

4.根據權利要求3所述的一種紙板收集機，其特征在于，所述驅動結構包括安裝在底座（1）頂面的驅動電機（17），所述驅動電機（17）的驅動端與傳動軸（7）的外壁上均固定安裝有同步輪（15），兩個所述同步輪（15）之間傳動連接有同步帶（16）。

5.根據權利要求1所述的一種紙板收集機，其特征在于，所述底座（1）的底面安裝有鎖止萬向輪（2），所述鎖止萬向輪（2）設置有四個，四個所述鎖止萬向輪（2）分別設置在底座（1）底面的四角處。

6.根據權利要求1所述的一種紙板收集機，其特征在于，所述底座（1）上還設置有用于感應輸送架（6）升降位置的行程開關。

7.根據權利要求6所述的一種紙板收集機，其特征在于，所述行程開關包括第一滾輪式行程開關（13）和第二滾輪式行程開關（14），所述第一滾輪式行程開關（13）的滾輪與氣缸（12）外壁相抵，所述第二滾輪式行程開關（14）的滾輪與輸送架（6）底面相抵。

8.根據權利要求1所述的一種紙板收集機，其特征在于，所述輸送帶（11）的材質為pvc，所述輸送帶（11）的外表面一體成型有防滑紋路。

9.根據權利要求1所述的一種紙板收集機，其特征在于，所述輸送架（6）包括架體（61），所述架體（61）一側對稱安裝有第一連接耳（63），所述架體（61）通過第一連接耳（63）與固定座（5）外壁固定連接，所述架體（61）的內部設置有橫梁（62），所述架體（61）的外壁上設置有縱梁（64），所述縱梁（64）與輸送帶（11）的位置對應，所述架體（61）的底面還設置有第二連接耳（65），所述氣缸（12）伸縮端與第二連接耳（65）轉動相連。

10.根據權利要求9所述的一種紙板收集機，其特征在于，所述架體（61）遠離第一連接耳（63）的一側設置有安裝座（9），所述從動輪（10）可調節安裝在安裝座（9）上，所述安裝座（9）包括與架體（61）外壁固定連接的u型座體（91），所述u型座體（91）上對稱開設有調節槽（92），所述從動輪（10）的輪軸滑動設置在調節槽（92）的內部，所述u型座體（91）的外壁上設置有固定凸塊（93），所述從動輪（10）的輪軸上螺紋連接有調節螺栓（94），所述調節螺栓（94）底端螺紋連接在固定凸塊（93）上。

技術總結
本技術公開了一種紙板收集機主要包括：底座，其頂面一側可轉動安裝有輸送架；輸送組件，包括呈對應轉動設置在輸送架上的主動輪和從動輪，所述輸送架與從動輪之間傳動安裝有輸送帶，所述底座上還設置有用于輸送組件運行的驅動結構；氣缸，一端轉動安裝在底座頂面，另一端與輸送架底面轉動連接，所述氣缸伸縮驅動所述輸送架以底座的連接點為軸心轉動。本技術的一種紙板收集機，能夠將紙板自動收集并擺放整齊，收集效果良好，且方便疊加不同高度的紙板，提高紙板收集效率和整齊度，降低人工成本和勞動強度，為紙板生產工廠提供一種高效、穩定的紙板收集解決方案。

技術研發人員：古汝林,張永超
受保護的技術使用者：鶴山市聯興紙制品有限公司
技術研發日：20240719
技術公布日：2025/4/28
