本技術涉及設備檢修，尤其涉及一種檢修升降平臺。

背景技術：

1、金屬3d打印在制造、航空航天、醫療以及汽車等領域具有廣泛的應用前景，可以實現復雜結構的制造和個性化生產。隨著需求量的不斷增加，金屬3d打印設備的體積也隨之增大，致使設備的檢修、更換粉末以及更換刮刀等操作也愈發困難。

2、目前，對打印設備進行檢修時，通常需要作業人員進入設備內部，在內部搭梯架進行維修，易與設備內部的各構件發生干涉，導致維修操作困難。另外，當設備需要更換刮刀或者更換金屬粉末時，需要作業人員鉆進打印倉作業，存在較大的安全隱患。

技術實現思路

1、本實用新型的目的在于提供一種檢修升降平臺，可便于對打印設備的檢修操作，有利于提高檢修作業效率，同時可確保作業人員的安全性。

2、為達此目的，本實用新型采用以下技術方案：

3、提供一種檢修升降平臺，用于金屬3d打印設備的檢修，包括：

4、導向結構，包括兩條沿第一水平方向間隔設置的導軌，且每個所述導軌均沿第二水平方向延伸；

5、滑動底板，沿所述第二水平方向可滑動地設置于所述導軌上；

6、檢修平臺，沿豎直方向間隔設置于所述滑動底板上方，所述檢修平臺沿周向設置有防護組件；

7、升降結構，設置于所述滑動底板與所述檢修平臺之間，在所述升降結構的驅動下，所述檢修平臺能夠沿所述豎直方向升降；

8、所述第一水平方向、所述第二水平方向及所述豎直方向兩兩相互垂直。

9、作為檢修升降平臺的可選方案，所述導向結構還包括固定基座及傳動組件，每個所述導軌的兩端均設置有一個固定基座，

10、所述傳動組件包括傳動帶、第一驅動機構及傳動軸，所述傳動帶設置有兩個，兩個所述傳動帶一一對應地且傳動設置于兩個所述導軌面向彼此的一側，所述傳動帶的兩端一一對應地連接于所述滑動底板相對的兩端；所述第一驅動機構的固定端設置于所述固定基座上，所述傳動軸可轉動地連接于兩個所述固定基座之間，且連接于所述第一驅動機構的輸出端；

11、在所述第一驅動機構的驅動下，所述傳動帶沿所述第二水平方向傳動，以能夠帶動所述滑動底板沿所述導軌滑動。

12、作為檢修升降平臺的可選方案，所述固定基座靠近所述滑動底板的一側設置有防撞塊。

13、作為檢修升降平臺的可選方案，所述傳動組件還包括減速器，所述減速器設置于所述第一驅動機構與所述傳動軸之間。

14、作為檢修升降平臺的可選方案，所述防護組件包括沿所述檢修平臺周向設置的多個防護件，每個所述防護件均可沿所述豎直方向升降；至少一個所述防護件可沿所述第一水平方向或所述第二水平方向伸縮。

15、作為檢修升降平臺的可選方案，所述升降結構包括剪叉支撐架和第二驅動機構，所述剪叉支撐架設置于所述滑動底板及所述檢修平臺之間，所述第二驅動機構的固定端固設于所述滑動底板上，所述第二驅動機構的伸縮端連接于所述檢修平臺；

16、在所述第二驅動機構的驅動下，所述剪叉支撐架能夠沿所述豎直方向伸縮。

17、作為檢修升降平臺的可選方案，所述檢修升降平臺還包括控制結構，所述控制結構通訊連接于所述第二驅動機構，能夠控制所述第二驅動機構的啟閉。

18、作為檢修升降平臺的可選方案，所述導向結構還包括導軌壓塊，所述導軌壓塊設置于兩個所述導軌背向彼此的一側。

19、作為檢修升降平臺的可選方案，所述導軌壓塊設置有多個，多個所述導軌壓塊沿所述第二水平方向間隔設置于所述導軌上。

20、作為檢修升降平臺的可選方案，所述滑動底板面向所述導軌的一側設置有多個導向滑塊，每個所述導向滑塊均滑動設置于所述導軌上。

21、本實用新型的有益效果：

22、本實用新型提供了一種檢修升降平臺，用于金屬3d打印設備的檢修。該檢修升降平臺包括導向結構、滑動底板、檢修平臺以及升降結構，其中，導向結構包括兩條沿第一水平方向間隔設置的導軌，每個導軌均沿第二水平方向延伸；滑動底板沿第二水平方向可滑動地設置于導軌上，以實現在打印設備不同操作工位之間的移動，有利于提高檢修作業效率。檢修平臺沿豎直方向間隔設置于滑動底板的上方，升降結構設置于滑動底板與檢修平臺之間，在升降結構的驅動下，檢修平臺能夠沿豎直方向升降，以到達檢修所需的位置高度。此外，檢修平臺沿周向設置有防護組件，防止作業人員從檢修平臺上跌落，確保作業人員的安全性。

技術特征：

1.一種檢修升降平臺，用于金屬3d打印設備的檢修，其特征在于，包括：

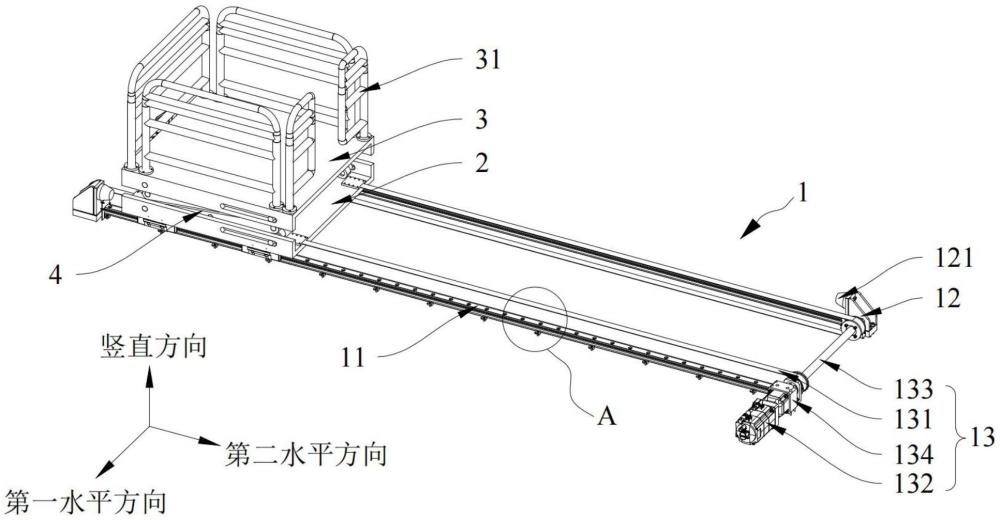

2.根據權利要求1所述的檢修升降平臺，其特征在于，所述導向結構(1)還包括固定基座(12)及傳動組件(13)，每個所述導軌(11)的兩端均設置有一個固定基座(12)，

3.根據權利要求2所述的檢修升降平臺，其特征在于，所述固定基座(12)靠近所述滑動底板(2)的一側設置有防撞塊(121)。

4.根據權利要求2所述的檢修升降平臺，其特征在于，所述傳動組件(13)還包括減速器(134)，所述減速器(134)設置于所述第一驅動機構(132)與所述傳動軸(133)之間。

5.根據權利要求1所述的檢修升降平臺，其特征在于，所述防護組件(31)包括沿所述檢修平臺(3)周向設置的多個防護件，每個所述防護件均可沿所述豎直方向升降；至少一個所述防護件可沿所述第一水平方向或所述第二水平方向伸縮。

6.根據權利要求1所述的檢修升降平臺，其特征在于，所述升降結構(4)包括剪叉支撐架(41)和第二驅動機構(42)，所述剪叉支撐架(41)設置于所述滑動底板(2)及所述檢修平臺(3)之間，所述第二驅動機構(42)的固定端固設于所述滑動底板(2)上，所述第二驅動機構(42)的伸縮端連接于所述檢修平臺(3)；

7.根據權利要求6所述的檢修升降平臺，其特征在于，所述檢修升降平臺還包括控制結構，所述控制結構通訊連接于所述第二驅動機構(42)，能夠控制所述第二驅動機構(42)的啟閉。

8.根據權利要求1所述的檢修升降平臺，其特征在于，所述導向結構(1)還包括導軌壓塊(14)，所述導軌壓塊(14)設置于兩個所述導軌(11)背向彼此的一側。

9.根據權利要求8所述的檢修升降平臺，其特征在于，所述導軌壓塊(14)設置有多個，多個所述導軌壓塊(14)沿所述第二水平方向間隔設置于所述導軌(11)上。

10.根據權利要求1-9任一所述的檢修升降平臺，其特征在于，所述滑動底板(2)面向所述導軌(11)的一側設置有多個導向滑塊(21)，每個所述導向滑塊(21)均滑動設置于所述導軌(11)上。

技術總結
本技術屬于設備檢修技術領域，公開了一種檢修升降平臺。用于金屬3D打印設備的檢修。該檢修升降平臺包括導向結構、滑動底板、檢修平臺以及升降結構，其中，導向結構包括兩條沿第一水平方向間隔設置的導軌，每個導軌均沿第二水平方向延伸；滑動底板沿第二水平方向可滑動地設置于導軌上，以實現在打印設備不同操作工位之間的移動，有利于提高檢修作業效率。檢修平臺沿豎直方向間隔設置于滑動底板的上方，升降結構設置于滑動底板與檢修平臺之間，在升降結構的驅動下，檢修平臺能夠沿豎直方向升降，以到達檢修所需的位置高度。此外，檢修平臺沿周向設置有防護組件，防止作業人員從檢修平臺上跌落，確保作業人員的安全性。

技術研發人員：劉建業,王毅,馬云飛
受保護的技術使用者：上海漢邦聯航激光科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
