本申請涉及高空作業的，尤其是涉及一種高空作業車工作斗操作裝置。

背景技術：

1、在現代高空作業領域，高空作業車以其獨特的懸伸作業能力、跨越障礙的靈活性以及多點作業的高效性，廣泛應用于車站、碼頭、商場、體育場館、小區物業及廠礦車間等多種場景，極大地提升了高空作業的安全性和效率。其中，工作斗作為高空作業車的核心載人裝置，承載著作業人員的安全與作業任務的順利進行。

2、然而，現有技術中的高空作業車工作斗設計存在一項顯著的不足，即其位置調整機制的局限性。具體而言，工作斗通常直接通過機械連接與高空作業車的長吊臂相連，這種設計在帶來大范圍移動能力的同時，也引入了一個不容忽視的問題：由于吊臂的長度顯著，即便是吊臂的微小移動，在傳遞到吊臂末端的工作斗時，也會被顯著放大，導致工作斗產生較大幅度的運動或抖動。

3、上述工作斗存在的不足，在實際作業中引發了顯著的困擾。尤其是對于需要高精度位置控制的高空外墻作業而言，這種不便捷性尤為突出。作業人員需要盡量使工作斗靠近外墻以便于施工，但同時又必須避免與外墻發生接觸以免造成外墻損傷。這種雙重需求對作業車操作員的操作水平提出了極高的要求。同時也增加了作業過程中的安全隱患。

4、綜上所述，現有高空作業車工作斗存在不便于對位置進行微調的缺陷，因此，亟需一種能夠改善工作斗位置微調能力的設計方案，以提高高空作業的安全性和效率。

技術實現思路

1、為了便于對高空作業車工作斗的位置進行微調，本申請提供一種高空作業車工作斗操作裝置。

2、本申請提供的一種高空作業車工作斗操作裝置采用如下的技術方案：

3、一種高空作業車工作斗操作裝置，包括支撐臂、工作斗本體和調節組件，所述支撐臂設有兩條，兩條所述支撐臂水平設置且一端與吊臂固定連接，所述支撐臂上表面沿長度方向開設有滑槽，所述工作斗本體底部固定連接有滑塊，所述工作斗本體通過滑塊與滑槽滑動連接；

4、所述調節組件包括驅動電機、調節轉軸和齒輪，所述驅動電機的殼體的支撐臂固定連接，所述調節轉軸和驅動電機的輸出軸同軸固定連接，所述齒輪設有兩個，兩個齒輪沿調節轉軸軸向間隔分布且與調節轉軸同軸固定連接，所述工作斗本體底壁開設有兩條與調節齒輪配合的齒槽，所述齒輪與齒槽嚙合。

5、可選的，所述齒槽的長度為10-20cm。

6、可選的，所述工作斗本體背離吊臂的一端設置有多個緩沖吸盤。

7、可選的，所述工作斗本體朝向吊臂的一端設置有工具籃和起吊件，工具籃通過起吊件與工作斗本體連接，所述起吊件用于帶動工具籃升降。

8、可選的，所述起吊件包括卷揚機和鋼絲繩，所述卷揚機的殼體和所述工作斗本體側壁固定連接，所述鋼絲繩一端卷繞于卷揚機上、另一端和所述工具籃固定連接。

9、可選的，還包括防護組件，所述防護組件包括支撐桿、防水布和收卷件，所述支撐桿設有四個，四個支撐桿位于工作斗本體的四角處且與工作斗本體固定連接，所述防水布通過收卷件與支撐桿連接。

10、可選的，所述收卷件包括卷軸、固定軸和水平桿，所述卷軸和所述支撐桿轉動連接，所述防水布一端卷繞于卷軸上、另一端與固定軸固定連接，所述水平桿端部與支撐桿固定連接，所述水平桿沿長度方向開設有多個間隔均勻分布的弧形槽。

11、綜上所述，本申請包括以下至少一種有益技術效果：

12、1.本申請通過設置調節組件，使工作斗本體能夠通過滑塊在支撐臂的滑槽內滑動，并通過齒輪與齒槽的嚙合實現精確的微調。這種方式不僅簡化了操作流程，還顯著提高了位置調整的精度，使得作業人員能夠更加靈活地調整工作斗的位置，特別是在需要高精度位置控制的高空外墻作業中，能夠大幅減少與外墻的接觸風險，保護外墻不受損傷。

13、2.本申請通過設置工具籃和起吊件，在工人施工過程中，當需要從地面上拿取工具時，作業人員通過起吊件帶動工具籃升降能夠方便地攜帶和存取工具，無需頻繁上下工作斗，有效提高了作業效率。

14、3.本申請通過設置支撐桿、防水布和收卷件，為作業人員提供了額外的保護，特別是在惡劣天氣條件下，能夠有效防止雨水或雜物進入工作斗內，保證了作業的連續性和作業人員的舒適度。

技術特征：

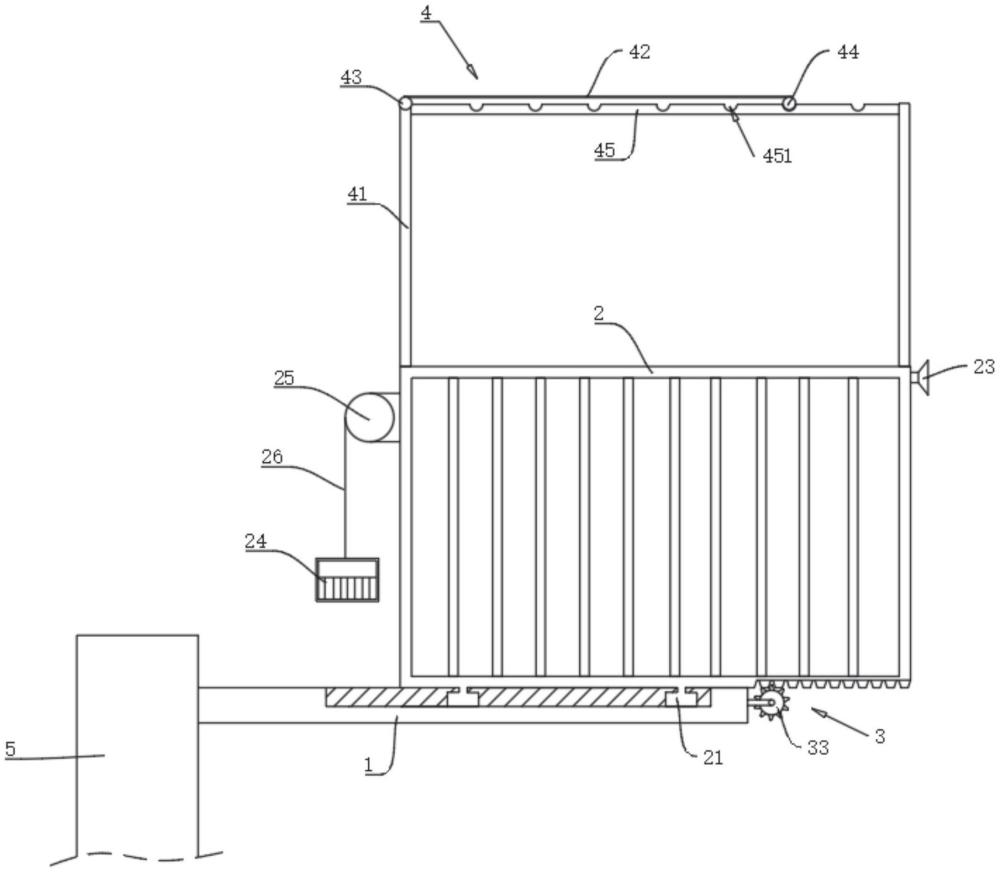

1.一種高空作業車工作斗操作裝置，其特征在于：包括支撐臂(1)、工作斗本體(2)和調節組件(3)，所述支撐臂(1)設有兩條，兩條所述支撐臂(1)水平設置且一端與吊臂(5)固定連接，所述支撐臂(1)上表面沿長度方向開設有滑槽(11)，所述工作斗本體(2)底部固定連接有滑塊(21)，所述工作斗本體(2)通過滑塊(21)與滑槽(11)滑動連接；

2.根據權利要求1所述的一種高空作業車工作斗操作裝置，其特征在于：所述齒槽(22)的長度為10-20cm。

3.根據權利要求1所述的一種高空作業車工作斗操作裝置，其特征在于：所述工作斗本體(2)背離吊臂(5)的一端設置有多個緩沖吸盤(23)。

4.根據權利要求1所述的一種高空作業車工作斗操作裝置，其特征在于：所述工作斗本體(2)朝向吊臂(5)的一端設置有工具籃(24)和起吊件，工具籃(24)通過起吊件與工作斗本體(2)連接，所述起吊件用于帶動工具籃(24)升降。

5.根據權利要求4所述的一種高空作業車工作斗操作裝置，其特征在于：所述起吊件包括卷揚機(25)和鋼絲繩(26)，所述卷揚機(25)的殼體和所述工作斗本體(2)側壁固定連接，所述鋼絲繩(26)一端卷繞于卷揚機(25)上、另一端和所述工具籃(24)固定連接。

6.根據權利要求1所述的一種高空作業車工作斗操作裝置，其特征在于：還包括防護組件(4)，所述防護組件(4)包括支撐桿(41)、防水布(42)和收卷件，所述支撐桿(41)設有四個，四個支撐桿(41)位于工作斗本體(2)的四角處且與工作斗本體(2)固定連接，所述防水布(42)通過收卷件與支撐桿(41)連接。

7.根據權利要求6所述的一種高空作業車工作斗操作裝置，其特征在于：所述收卷件包括卷軸(43)、固定軸(44)和水平桿(45)，所述卷軸(43)和所述支撐桿(41)轉動連接，所述防水布(42)一端卷繞于卷軸(43)上、另一端與固定軸(44)固定連接，所述水平桿(45)端部與支撐桿(41)固定連接，所述水平桿(45)沿長度方向開設有多個間隔均勻分布的弧形槽(451)。

技術總結
本申請涉及一種高空作業車工作斗操作裝置，涉及高空作業的技術領域，其包括包括支撐臂、工作斗本體和調節組件，支撐臂設有兩條，兩條支撐臂水平設置且一端與吊臂固定連接，支撐臂上表面沿長度方向開設有滑槽，工作斗本體底部固定連接有滑塊，工作斗本體通過滑塊與滑槽滑動連接。調節組件包括驅動電機、調節轉軸和齒輪，驅動電機的殼體的支撐臂固定連接，調節轉軸和驅動電機的輸出軸同軸固定連接，齒輪設有兩個，兩個齒輪沿調節轉軸軸向間隔分布且與調節轉軸同軸固定連接，工作斗本體底壁開設有兩條與調節齒輪配合的齒槽，齒輪與齒槽嚙合。本申請具有便于對工作斗位置進行微調的效果。

技術研發人員：李晨星
受保護的技術使用者：陜西威達機械制造股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
