本技術涉及吊裝設備，尤其涉及一種用于制冷設備生產用壓縮機吊裝裝置。

背景技術：

1、壓縮機，是一種將低壓氣體提升為高壓氣體的從動的流體機械，是制冷系統的心臟，是制冷設備必不可少的零部件之一，在制冷設備生產過程中，需要利用吊裝設備將壓縮機吊裝到制冷設備內部進行安裝。

2、經檢索，中國專利(申請號為“202221014245.6”)公開了“一種用于制冷設備生產用壓縮機吊裝裝置”，上述裝置包括置物平臺，所述置物平臺采用凹字形結構設計，所述置物平臺下表面四角處分別固定連接有第一支撐桿，所述四個第一支撐桿底端分別固定安裝有萬向輪，所述四個萬向輪上分別固定安裝有剎車裝置，所述置物平臺上表面一側的前后兩端分別固定連接有第二支撐桿，所述置物平臺上表面另一側固定連接有支撐架，所述支撐架和兩個第二支撐桿相對一側上方固定連接有橫桿，兩個所述橫桿的兩端分別與第二支撐桿和支撐架相對一側焊接安裝，兩個所述橫桿上方活動安裝有c型板，但是，上述裝置在使用過程中，存在以下問題：

3、1、在對壓縮機吊裝完成后，需要手動調節c型板的位置，進而對壓縮機的位置進行調節，勞動強度大；

4、2、在對壓縮機進行吊裝時，壓縮機和吊裝鋼絲繩在上升時會發生晃動，造成壓縮機上升時會發生碰撞，實用性低。

技術實現思路

1、本實用新型提供了一種用于制冷設備生產用壓縮機吊裝裝置，解決了對比文件需要手動調節c型板的位置，進而對壓縮機的位置進行調節，勞動強度大，壓縮機和吊裝鋼絲繩在上升時會發生晃動，造成壓縮機上升時會發生碰撞，實用性低的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種用于制冷設備生產用壓縮機吊裝裝置，包括框架，所述框架上設有調節機構，所述調節機構包括通過螺栓連接于框架一側上部外壁上的安裝板、兩個分別通過螺栓連接于安裝板一側外壁上的調節電機、兩個分別通過聯軸器連接于調節電機輸出軸一端外壁上的螺桿和兩個分別螺接于兩個螺桿外壁上的滑塊，所述框架內設有升降機構，所述升降機構包括底部的四角外壁上固設有吊裝纜繩的升降板、固設于升降板頂部外壁上的掛鉤和固設于兩個滑塊頂部外壁上的滑板，所述滑板頂部外壁上固設有滑輪組件，所述滑輪組件包括兩個分別固設于滑板頂部外壁上的固定座和兩個外壁上均開有半圓形結構凹槽的定滑輪，所述框架頂部外壁上通過螺栓連接有安裝座，且安裝座頂部設有卷揚機。

4、優選的，所述框架底部外壁上通過螺栓連接有安裝底板，且框架底部外壁上通過螺栓連接有兩個安裝塊，所述安裝底板底部外壁上通過螺栓連接有兩個帶剎萬向輪，且兩個安裝塊底部外壁上均通過螺栓連接有帶剎萬向輪。

5、優選的，所述框架一側內壁上通過螺栓連接有固定板，且兩個螺桿一端分別通過軸承連接于固定板一側外壁上。

6、優選的，所述滑板底部抵接于框架頂部外壁上，且滑板頂部外壁上開有通孔，所述升降板頂部的四角外壁上均固設有限位桿，且四個限位桿上部分別貫穿并滑動套設于滑板頂部外壁上，四個限位桿頂端外壁上均固設有限位塊。

7、通過上述方案，通過兩個調節電機輸出軸轉動帶動兩個螺桿轉動，兩個螺桿帶動兩個滑塊轉動，進而帶動升降板和壓縮機沿著框架的上表面移動。

8、優選的，兩個所述固定座相對一側外壁上貫穿并通過軸承連接有兩個安裝桿，且兩個定滑輪分別固設于兩個安裝桿外壁上。

9、優選的，所述滑板頂部外壁上通過螺栓連接有兩個支撐塊，且兩個支撐塊頂部外壁上均開有兩個限位槽，兩個所述安裝桿分別抵接于限位槽內。

10、優選的，所述卷揚機通過螺栓連接于安裝座頂部外壁上，且卷揚機上卷繞有纜繩，纜繩一端繞接于掛鉤上部外壁上。

11、通過上述方案，將升降板下方的四個吊裝纜繩固定在壓縮機上，隨后卷揚機運轉帶動纜繩移動，纜繩沿著兩個定滑輪上的凹槽進行移動，纜繩帶動掛鉤和升降板上升，進而帶動壓縮機上升，同時升降板帶動四個限位桿沿著滑板上升。

12、本實用新型的有益效果為：

13、1、設置有調節機構，兩個調節電機輸出軸轉動帶動兩個螺桿轉動，兩個螺桿帶動兩個滑塊轉動，進而帶動升降板和壓縮機沿著框架的上表面移動，能夠通過兩個調節電機對吊裝后的壓縮機位置進行調節，無需手動調節，降低了勞動強度。

14、2、設置有升降機構和卷揚機，將升降板下方的四個吊裝纜繩固定在壓縮機上，隨后卷揚機運轉帶動纜繩移動，纜繩沿著兩個定滑輪上的凹槽進行移動，纜繩帶動掛鉤和升降板上升，進而帶動壓縮機上升，同時升降板帶動四個限位桿沿著滑板上升，能夠在對壓縮機進行吊裝時，防止壓縮機和纜繩晃動造成壓縮機發生碰撞，提高了實用性。

15、綜上所述，本實用新型能夠通過兩個調節電機對吊裝后的壓縮機位置進行調節，無需手動調節，降低了勞動強度，能夠在對壓縮機進行吊裝時，防止壓縮機和纜繩晃動造成壓縮機發生碰撞，提高了實用性。

技術特征：

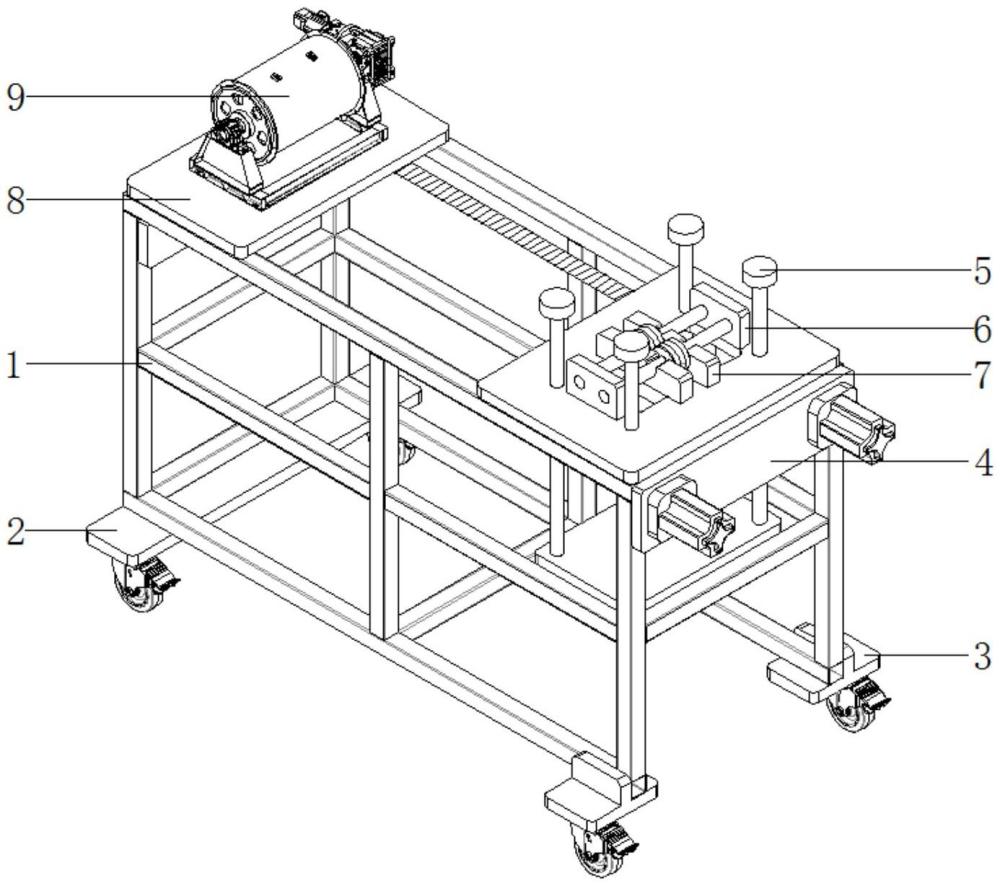

1.一種用于制冷設備生產用壓縮機吊裝裝置，包括框架(1)，其特征在于，所述框架(1)上設有調節機構(4)，所述調節機構(4)包括通過螺栓連接于框架(1)一側上部外壁上的安裝板(401)、兩個分別通過螺栓連接于安裝板(401)一側外壁上的調節電機(402)、兩個分別通過聯軸器連接于調節電機(402)輸出軸一端外壁上的螺桿(403)和兩個分別螺接于兩個螺桿(403)外壁上的滑塊(405)；

2.根據權利要求1所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，所述框架(1)底部外壁上通過螺栓連接有安裝底板(2)，且框架(1)底部外壁上通過螺栓連接有兩個安裝塊(3)，所述安裝底板(2)底部外壁上通過螺栓連接有兩個帶剎萬向輪，且兩個安裝塊(3)底部外壁上均通過螺栓連接有帶剎萬向輪。

3.根據權利要求1所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，所述框架(1)一側內壁上通過螺栓連接有固定板(404)，且兩個螺桿(403)一端分別通過軸承連接于固定板(404)一側外壁上。

4.根據權利要求1所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，所述滑板(503)底部抵接于框架(1)頂部外壁上，且滑板(503)頂部外壁上開有通孔，所述升降板(501)頂部的四角外壁上均固設有限位桿(504)，且四個限位桿(504)上部分別貫穿并滑動套設于滑板(503)頂部外壁上，四個限位桿(504)頂端外壁上均固設有限位塊(505)。

5.根據權利要求1所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，兩個所述固定座(601)相對一側外壁上貫穿并通過軸承連接有兩個安裝桿(602)，且兩個定滑輪(603)分別固設于兩個安裝桿(602)外壁上。

6.根據權利要求5所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，所述滑板(503)頂部外壁上通過螺栓連接有兩個支撐塊(7)，且兩個支撐塊(7)頂部外壁上均開有兩個限位槽，兩個所述安裝桿(602)分別抵接于限位槽內。

7.根據權利要求1所述的一種用于制冷設備生產用壓縮機吊裝裝置，其特征在于，所述卷揚機(9)通過螺栓連接于安裝座(8)頂部外壁上，且卷揚機(9)上卷繞有纜繩，纜繩一端繞接于掛鉤(502)上部外壁上。

技術總結
本技術公開了一種用于制冷設備生產用壓縮機吊裝裝置，涉及吊裝設備技術領域，針對背景技術提出的需要手動調節C型板的位置，進而對壓縮機的位置進行調節，勞動強度大，壓縮機和吊裝鋼絲繩在上升時會發生晃動，造成壓縮機上升時會發生碰撞，實用性低的問題，現提出以下方案，包括框架，所述框架上設有調節機構，所述調節機構包括通過螺栓連接于框架一側上部外壁上的安裝板、兩個分別通過螺栓連接于安裝板一側外壁上的調節電機、兩個螺桿。本技術能夠通過兩個調節電機對吊裝后的壓縮機位置進行調節，無需手動調節，降低了勞動強度，能夠在對壓縮機進行吊裝時，防止壓縮機和纜繩晃動造成壓縮機發生碰撞，提高了實用性。

技術研發人員：高亞軍,石銳
受保護的技術使用者：上海霆翔制冷設備有限公司
技術研發日：20240722
技術公布日：2025/4/28
