本發明屬于翻轉機，特別是涉及一種裝配式u型槽翻轉機。

背景技術：

1、裝配式翻轉機與建筑工業化的發展趨勢密切相關。隨著國家對綠色建筑和節能減排的重視，建筑工業化已成為必然趨勢。裝配式建筑模式將傳統的現場作業轉移到工廠進行預制，然后在現場進行組裝，這種模式能夠有效提高工程效率、降低成本并減少建筑材料的浪費。

2、現有的翻轉機大部分只能，將l型側墻翻轉到一定角度，然后再將底板翻轉到相應的角度，最后再將整個u型槽翻轉到發運狀態，此方法需要多次進行或多個翻轉機進行工作，工作強度高，翻轉時間長，因此提出一種裝配式u型槽翻轉機。

技術實現思路

1、本發明的目的在于提供一種裝配式u型槽翻轉機，解決現有的問題。

2、為解決上述技術問題，本發明是通過以下技術方案實現的：

3、本發明為一種裝配式u型槽翻轉機，包括底座、液壓缸和翻轉架，所述底座上表面右側對稱設置有兩組第一鉸接座，所述底座上表面設置有若干安裝架，所述安裝架上表面左側設置有第二鉸接座，所述安裝架上表面右側設置有若干頂柱，所述翻轉架右側面設置有若干第三鉸接座，所述翻轉架右側面位于第三鉸接座下方對稱設置有第四鉸接座，所述液壓缸輸出端與第四鉸接座鉸接，所述液壓缸另一端與第一鉸接座鉸接，所述第三鉸接座與第二鉸接座鉸接。

4、進一步的，所述翻轉架右側設置有第一支撐架，所述翻轉架左側設置有第二支撐架，所述第一支撐架底表面設置有爬梯，所述底座底表面設置有若干支撐腿，所述安裝架設置有四組，四組所述安裝架為一體結構。

5、進一步的，所述第三鉸接座與第二鉸接座均設置有四組，所述第三鉸接座位置與第二鉸接座位置相適應，所述第四鉸接座和液壓缸均設置有兩組。

6、本發明還提供裝配式u型槽翻轉機的使用方法，步驟一，清理施工現場，組裝u型槽翻轉機，檢查調整合格后投入使用；步驟二，啟動液壓缸，液壓缸輸出端推動第四鉸接座，由于第二鉸接座與第三鉸接座鉸接，在液壓缸輸出端推動第四鉸接座時會以第二鉸接座和第三鉸接座為原點，進行翻轉；步驟三，在液壓缸推動翻轉架的過程中由于液壓缸另一端與第一鉸接座鉸接，進而在液壓缸推動翻轉架的過程中液壓缸也會隨著進行調整，實現翻轉，當翻轉架翻轉垂直時頂柱起到對翻轉架的支撐。

7、本發明具有以下有益效果：

8、本發明通過翻轉架與兩側的第一支撐架和第二支撐架的組合，可以將l型側墻和底板能夠綜合在同一翻轉機上實現翻轉，同時能夠實現臥打狀態到發運姿態的調整，且安全可靠，通過啟動液壓缸，液壓缸輸出端推動第四鉸接座，由于第二鉸接座與第三鉸接座鉸接，在液壓缸輸出端推動第四鉸接座時會以第二鉸接座和第三鉸接座為原點，進行翻轉，在液壓缸推動翻轉架的過程中由于液壓缸另一端與第一鉸接座鉸接，進而在液壓缸推動翻轉架的過程中液壓缸也會隨著進行調整，實現翻轉，當翻轉架翻轉垂直時頂柱可以起到對翻轉架的支撐。

技術特征：

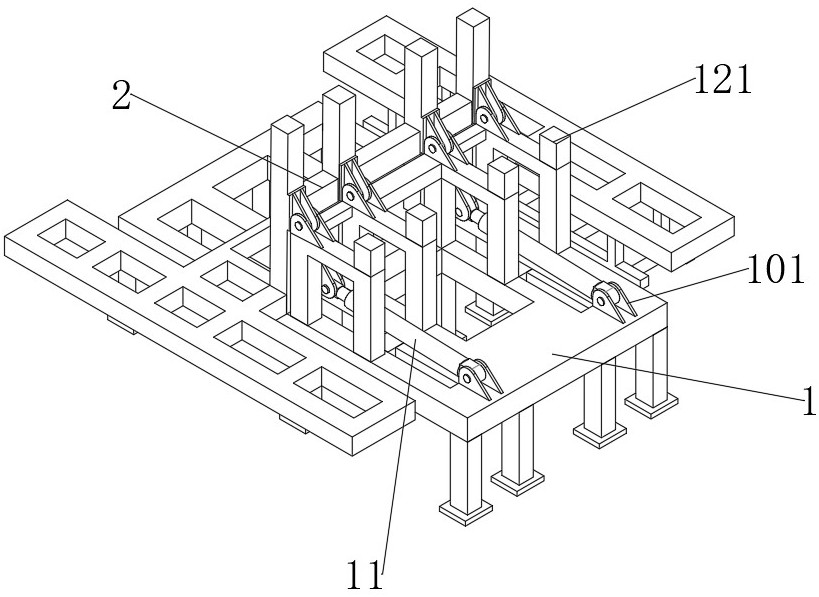

1.一種裝配式u型槽翻轉機，包括底座（1）、液壓缸（11）和翻轉架（2），其特征在于：所述底座（1）上表面右側對稱設置有兩組第一鉸接座（101），所述底座（1）上表面設置有若干安裝架（12），所述安裝架（12）上表面左側設置有第二鉸接座（120），所述安裝架（12）上表面右側設置有若干頂柱（121），所述翻轉架（2）右側面設置有若干第三鉸接座（201），所述翻轉架（2）右側面位于第三鉸接座（201）下方對稱設置有第四鉸接座（202）。

2.根據權利要求1所述的一種裝配式u型槽翻轉機，其特征在于，所述液壓缸（11）輸出端與第四鉸接座（202）鉸接，所述液壓缸（11）另一端與第一鉸接座（101）鉸接。

3.根據權利要求1所述的一種裝配式u型槽翻轉機，其特征在于，所述第三鉸接座（201）與第二鉸接座（120）鉸接。

4.根據權利要求1所述的一種裝配式u型槽翻轉機，其特征在于，所述翻轉架（2）右側設置有第一支撐架（203），所述翻轉架（2）左側設置有第二支撐架（204）。

5.根據權利要求4所述的一種裝配式u型槽翻轉機，其特征在于，所述第一支撐架（203）底表面設置有爬梯（21）。

6.根據權利要求1所述的一種裝配式u型槽翻轉機，其特征在于，所述底座（1）底表面設置有若干支撐腿（102），所述安裝架（12）設置有四組，四組所述安裝架（12）為一體結構。

7.根據權利要求3所述的一種裝配式u型槽翻轉機，其特征在于，所述第三鉸接座（201）與第二鉸接座（120）均設置有四組，所述第三鉸接座（201）位置與第二鉸接座（120）位置相適應。

8.根據權利要求2所述的一種裝配式u型槽翻轉機，其特征在于，所述第四鉸接座（202）和液壓缸（11）均設置有兩組。

9.根據權利要求1-8任一項所述的裝配式u型槽翻轉機的使用方法，其特征在于，步驟一，清理施工現場，組裝u型槽翻轉機，檢查調整合格后投入使用；步驟二，啟動液壓缸（11），液壓缸（11）輸出端推動第四鉸接座（202），由于第二鉸接座（120）與第三鉸接座（201）鉸接，在液壓缸（11）輸出端推動第四鉸接座（202）時會以第二鉸接座（120）和第三鉸接座（201）為原點，進行翻轉；步驟三，在液壓缸（11）推動翻轉架（2）的過程中由于液壓缸（11）另一端與第一鉸接座（101）鉸接，進而在液壓缸（11）推動翻轉架（2）的過程中液壓缸（11）也會隨著進行調整，實現翻轉，當翻轉架（2）翻轉垂直時頂柱（121）起到對翻轉架（2）的支撐。

技術總結
本發明公開了一種裝配式U型槽翻轉機，包括底座、液壓缸和翻轉架，底座上表面右側對稱設置有兩組第一鉸接座，底座上表面設置有若干安裝架，安裝架上表面左側設置有第二鉸接座，安裝架上表面右側設置有若干頂柱，翻轉架右側面設置有若干第三鉸接座，翻轉架右側面位于第三鉸接座下方對稱設置有第四鉸接座。本發明通過翻轉架與兩側的第一支撐架和第二支撐架的組合，可以將L型側墻和底板能夠綜合在同一翻轉機上實現翻轉，同時能夠實現臥打狀態到發運姿態的調整，且安全可靠，通過啟動液壓缸，液壓缸輸出端推動第四鉸接座，由于第二鉸接座與第三鉸接座鉸接，在液壓缸輸出端推動第四鉸接座時會以第二鉸接座和第三鉸接座為原點，進行翻轉。

技術研發人員：劉建雄,高棟,李廣東,趙連生,于華英,李鑫洋,劉偉星,劉秋晨,魯偉華
受保護的技術使用者：中鐵十四局集團房橋有限公司
技術研發日：
技術公布日：2025/4/28
