本技術涉及打碼貼標，具體涉及一種打碼貼標設備。

背景技術：

1、隨著包裝機械行業的不斷發展，生產的打碼貼標設備的種類也越來越多，打碼貼標設備是以粘合劑把紙或金屬箔標簽粘貼在規定的包裝容器上的設備，是現代包裝不可缺少的組成部分。

2、公開號為cn219030070u的實用新型提供了一種貼標裝置，包括第一機架、運輸機構、多組瓶蓋限位組件、第二機架、轉動機構和下壓機構，第一機架水平設置，并具有沿其長度方向設置的第一通槽，運輸機構水平的設于第一通槽內，多組瓶蓋限位組件沿第一機架的長度方向間隔的設于運輸機構上，第二機架設于第一機架頂端，且其具有于第一通槽平行的第二通槽，轉動機構設于第二通槽內，下壓機構設于第二通槽內，且其位于第二通槽中部。本實用新型是一種貼標裝置，運輸機構上間隔設置有瓶蓋限位組件，將塑料瓶蓋安裝在瓶蓋限位組件的卡環上，能夠防止塑料瓶蓋在運輸時或者是貼標時發生位移，從而保證貼標位置的準確性。

3、在使用時，貼標組件的位置是固定的，其高度難以調節，不便于對不同高度的容器進行貼標，使用范圍受限。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種可有效解決上述技術問題的一種打碼貼標設備。

2、為達到本實用新型之目的，采用如下技術方案：一種打碼貼標設備，包括：貼標組件，對容器表面清理的清灰結構，輸送帶，用于支撐貼標組件的可升降底座，所述底座是由基座，固定安裝于基座下方四個拐角處的支撐腳，位于基座上方可升降的工作臺，以及驅動工作臺上下移動的升降組件組成，所述升降組件包括：固定安裝于工作臺下方四個拐角處的支架，固定安裝在支架下方的滑輪，位于工作臺內下方可轉動的螺桿，螺紋連接于螺桿的活動塊，鉸接于活動塊上端的剪刀架，剪刀架上方的一端與工作臺下方的一端鉸接，剪刀架上方的另一端與工作臺下方的另一端滑動連接，以及驅動螺桿轉動的伺服電機。

3、進一步的，所述貼標組件是由加固單元和貼標單元組成，其中，所述貼標單元包括：放卷輪，驅動放卷輪轉動的驅動電機，張緊輥，導向輥，剝離板，貼標輥，收卷輪，以及驅動機構。

4、進一步的，所述清灰結構是由連接組件、防護殼和清灰組件構成，所述清灰組件與驅動電機通過連接組件連接，所述防護殼固定安裝于貼標組件前端的底座上，所述連接組件包括：位于防護殼內可轉動的轉軸，固定安裝于轉軸上端的主齒輪，以及位于主齒輪一側與其嚙合的從動齒輪，所述轉軸下端與驅動電機輸出軸上固定安裝有皮帶輪，皮帶輪通過皮帶體連接，所述清灰組件包括：同軸安裝于從動齒輪一側的連桿，固定安裝于連桿內的伸縮彈簧，安裝于伸縮彈簧一側可移動的限位桿，以及對稱安裝于限位桿上可拆卸的毛刷。

5、進一步的，所述基座下方開設有供滑輪上下移動的通槽。

6、與現有技術相比，本實用新型具有如下有益效果：本實用新型一種打碼貼標設備通過啟動伺服電機，活動塊移動，剪刀架升降，推動工作臺上下移動，實現調節貼標組件高度的目的，以便對不同高度的容器進行貼標，提高貼標效率，此外，當工作臺下降至最低處時，滑輪與地面接觸，可實現移動底座的目的；

7、通過啟動驅動電機，在皮帶體和皮帶輪的作用下，轉軸轉動，主齒輪驅動從動齒輪轉動，毛刷旋轉，可將容器表面的異物掃下來，實現對其清理的目的。

技術特征：

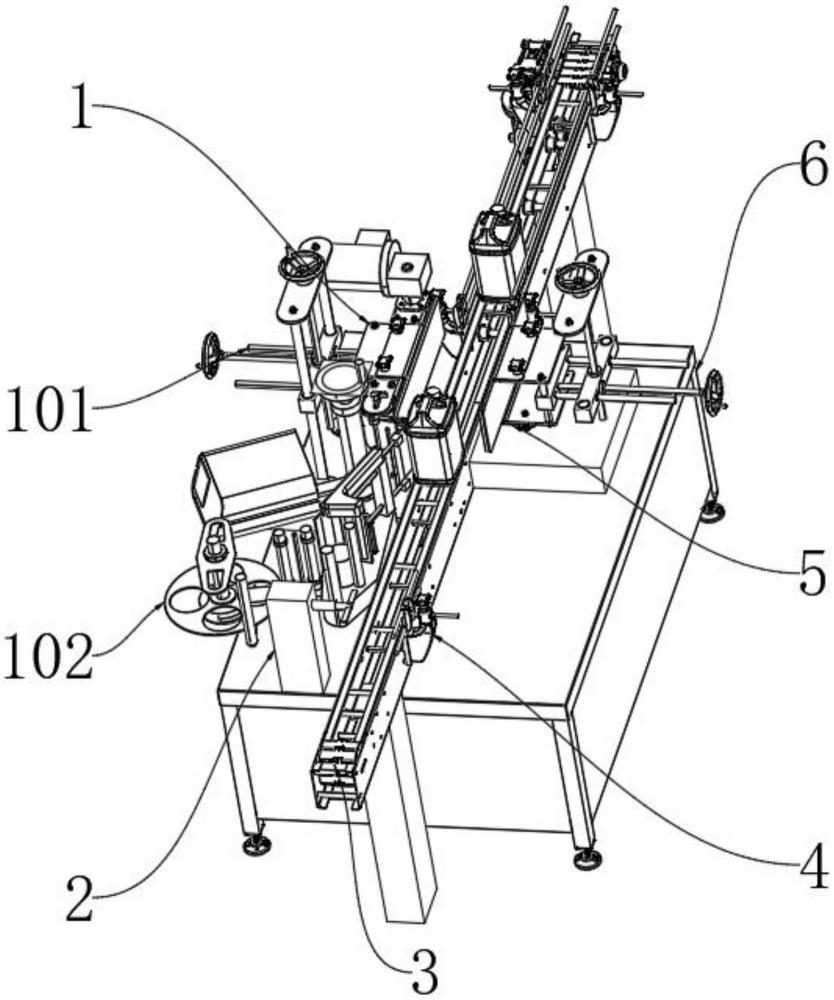

1.一種打碼貼標設備，其特征在于，包括：貼標組件(1)，對容器表面清理的清灰結構(2)，輸送帶(3)，用于支撐貼標組件(1)的可升降底座(6)；

2.如權利要求1所述的一種打碼貼標設備，其特征在于，所述貼標組件(1)是由加固單元(101)和貼標單元(102)組成，其中，所述貼標單元(102)包括：放卷輪(1021)，驅動放卷輪(1021)轉動的驅動電機(1022)，張緊輥，導向輥，剝離板，貼標輥，收卷輪，以及驅動機構。

3.如權利要求2所述的一種打碼貼標設備，其特征在于，所述清灰結構(2)是由連接組件(201)、防護殼(202)和清灰組件(203)構成，所述清灰組件(203)與驅動電機(1022)通過連接組件(201)連接；

4.如權利要求1所述的一種打碼貼標設備，其特征在于，所述基座(602)下方開設有供滑輪(6041)上下移動的通槽。

技術總結
本技術涉及打碼貼標領域，具體涉及一種打碼貼標設備，包括：貼標組件，對容器表面清理的清灰結構，輸送帶，用于支撐貼標組件的可升降底座，所述底座是由基座，固定安裝于基座下方四個拐角處的支撐腳，位于基座上方可升降的工作臺，以及驅動工作臺上下移動的升降組件組成，所述升降組件包括：固定安裝于工作臺下方四個拐角處的支架，固定安裝在支架下方的滑輪，位于工作臺內下方可轉動的螺桿。本技術中，通過啟動伺服電機，活動塊移動，剪刀架升降，推動工作臺上下移動，實現調節貼標組件高度的目的，以便對不同高度的容器進行貼標，提高貼標效率，此外，當工作臺下降至最低處時，滑輪與地面接觸，可實現移動底座的目的。

技術研發人員：梁康,王東旭,馬征
受保護的技術使用者：昆山鴻一自動化科技有限公司
技術研發日：20240805
技術公布日：2025/4/28
