本發明涉及倉庫堆垛機，具體涉及一種自動化立體庫堆垛機及方法。

背景技術：

1、大型倉庫使用堆垛機進行貨物的裝卸，堆垛機通過架設天地軌及步進單元，并在步進單元上安裝栽種提升單元，從而設置伸縮貨叉，以實現對貨物的轉運堆垛，能夠?qū)崿F(xiàn)在倉庫中將貨物以單位量為基礎進行堆垛裝卸貨；故而現在倉庫中使用堆垛機進行裝卸貨時，則通常設置單條的縱向軌道以及多條的橫向軌道，從而實現在出入口處裝載貨物并在橫、縱軌道處轉運貨物，實現在不同列的貨架上的貨物的裝卸。

2、但是現有的堆垛機的貨叉機構通常采用仿制叉車貨架的單向步進機構，從而使得堆垛機僅能夠完成單面貨架上貨物的裝卸，這就使得倉庫中單排的貨架就需要配備一組堆垛機及對應的軌道單元，使得倉庫建設成本上升，對此，對堆垛機結構進行改進，增加裝卸效率、減小建設成本成為一項值得研究、開發的項目。

技術實現思路

1、本發明的目的在于針對現有技術的缺陷和不足，提供了一種自動化立體庫堆垛機及方法，其通過雙方向伸出的貨架結構，并對應設置驅動結構，進而設置對應的連接結構，實現根據需求選擇，調整貨架的伸出方向，實現單個的堆垛機能夠?qū)崿F(xiàn)兩側的雙排貨架的裝卸貨，使得對于傳統的倉庫排列能夠使用更少的堆垛機實現貨物的裝卸，從而顯著降低倉庫建設成本。

2、為達到上述目的，本發明采用了下列技術方案：

3、它包含底座、貨叉，其中貨叉架設在底座上；其特征在于，它還包含：

4、步進機構，所述底座架設在步進機構上；

5、伸縮機構，所述的伸縮機構設置在底座內，貨叉架設在伸縮機構上。

6、優選地，所述的步進機構包含：

7、地軌，所述的地軌架設固定在地面地坪上；

8、水平步進單元，所述的水平步進單元架設在地軌上；

9、升降軌道，所述的升降軌道固定設置在水平步進單元上；

10、升降步進單元，所述的升降步進單元架設在升降軌道上，底座固定設置在升降步進單元上。

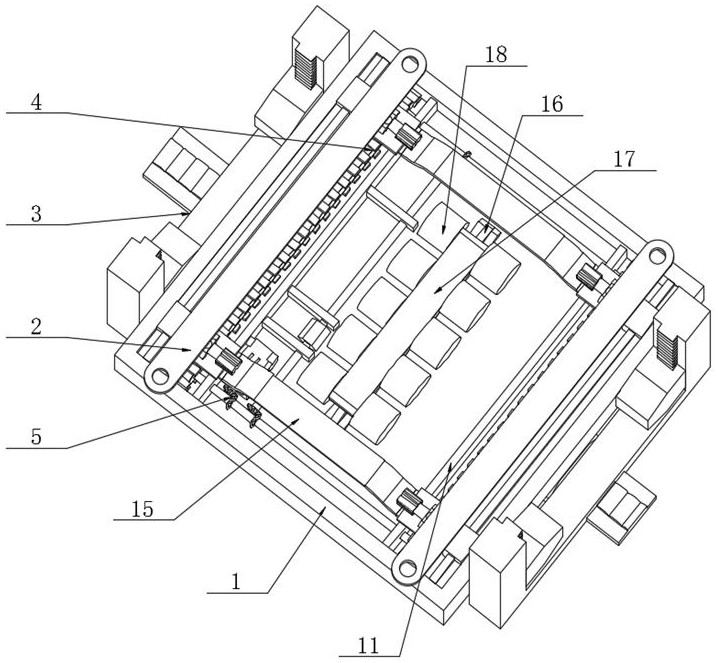

11、優選地，所述的伸縮機構包含：

12、支撐板，所述貨叉為兩個且呈前后對稱設置，支撐板為兩個且分別固定設置在兩個貨叉的下表面上；

13、支撐座，所述的支撐座兩個為一組呈左右對稱滑動架設在一個支撐板的左右兩端上；

14、電動伸縮桿，所述的電動伸縮桿固定設置在支撐座上，且電動伸縮桿設置在貨叉的下方；

15、定位銷，所述的定位銷設置在電動伸縮桿的輸出軸上，且定位銷活動穿置在支撐座上，支撐板的左右兩端均開設有定位孔，對應支撐座上的定位銷活動穿置在對應的定位孔內；

16、伺服驅動組件，所述的伺服驅動組件設置在底座內，且伺服驅動組件與支撐座配合設置。

17、優選地，所述的底座的前后兩內側壁上均固定設置有支撐滑軌，支撐座上固定設置有支撐架，左右兩個支撐架滑動架設在一側的一個支撐滑軌上。

18、優選地，所述的伺服驅動組件包含：

19、驅動軸，所述的驅動軸為兩個且呈左右對稱通過軸承旋設在底座的內壁上；

20、驅動輥，所述的驅動輥兩個為一組分別固定設置在一個驅動軸的前后兩端；

21、步進帶，所述的步進帶閉合繞設在左右兩個驅動輥上；

22、限位塊，所述的限位塊為數個且呈等距分布固定設置在步進帶的外表面上；

23、伺服電機，所述的伺服電機固定設置在底座的內側壁上，且伺服電機的輸出軸與其中一個驅動軸通過傘齒輪組傳動連接設置。

24、優選地，所述的電動伸縮桿的輸出軸上固定設置有連接座，定位銷固定設置在連接座上，連接座上固定設置有傳動銷，支撐座上開設有腰形孔，傳動銷穿置在腰形孔內，且傳動銷的下端穿過支撐架后，傳動銷的下端活動插設在相鄰兩個限位塊之間。

25、優選地，所述的底座內呈前后對稱固定設置有兩個隔板，且兩個隔板設置在前后兩側的貨叉之間，前后兩側的支撐架分別架設在前后兩側隔板的上側邊上，驅動軸的前后兩端分別穿置且通過軸承旋設在前后兩側的隔板上，隔板面向步進帶一側的壁上固定設置有定位架，且定位架與傳動銷配合設置。

26、優選地，所述的底座內通過軸承旋設有兩個傳動軸，且兩個傳動軸分別與兩側的驅動軸通過傘齒輪組傳動連接設置，兩個傳動軸之間設置有電磁耦合器，兩個傳動軸分分別與電磁耦合器的兩端軸傳動連接設置，且兩個傳動軸之間通過電磁耦合器傳動連接設置。

27、優選地，前后兩個支撐架之間設置有橋架，且橋架的前后兩端分別固定設置在前后兩側的支撐架上。

28、優選地，所述的底座的內壁上固定設置有升降千斤頂單元，升降千斤頂單元上固定設置有承重架，承重架上通過軸承旋設有數個支撐輥。

29、本
技術實現要素：
在使用時，將貨物放置在底座上并通過貨叉與載貨托盤的插槽對接，接著根據需要從左側將貨物送出或是從右側將貨物送出，通過升降千斤頂單元向上頂升承重架，使得承重架上的支撐輥抵在載貨托盤上將載貨托盤頂起脫離貨叉，接著推動調整載貨托盤的位置，當從左側卸貨時使得載貨托盤的左側邊與貨叉的左端對齊，從右側卸貨時載貨托盤的右側邊與貨叉的右端對齊，在調整載貨托盤的位置完成后將承重架放下，使得支撐輥收入底座內并且支撐輥低于橋架，使得載貨托盤下降后再次架在貨叉上；接著通過水平步進單元調整底座的前后位置，通過升降步進單元調整底座的上下位置，使得底座帶動貨物移動至對應的卸貨單元；當向左側伸出貨叉進行卸貨時，通過電動伸縮桿推動連接座從而連接座帶動定位銷、傳動銷移動，使得左側連接座上的定位銷從支撐板左端的定位孔內抽出，左側連接座上的傳動銷從步進帶上的限位塊之間移出后卡入定位架內，使得右側連接座上的定位銷插入支撐板右端的定位孔內，右側連接座上的傳動銷移動卡入步進帶上的兩個相鄰的限位塊之間，接著通過伺服電機帶動驅動軸旋轉，使得驅動軸帶動驅動輥逆時針旋轉，從而驅動輥帶動步進帶的上帶面向左移動，通過步進帶上的限位塊卡住右側的連接座上的傳動銷，從而通過右側連接座上的傳動銷帶動右側的支撐架、支撐座向左移動，從而右側的支撐架在支撐滑軌上向左滑動，通過右側連接座上的定位銷帶動右側的支撐座向左移動，從而右側的支撐座推動貨叉上的支撐板向左移動，即帶動貨叉向左伸出，貨叉帶動裝載貨物的托盤向左移動送入載貨單元內完成貨物的卸貨，當向右側伸出貨叉進行卸貨時，則通過將左側的支撐架與步進帶傳動對接，通過將右側的支撐架與步進帶脫離，通過驅動步進帶的上帶面向右移動，從而將貨叉向右伸出并帶動載貨托盤，完成對貨物的卸貨。

30、與現有技術相比，本發明的有益效果是：

31、1、本方案在底座上設置活動的貨叉，并在底座內呈左右一對稱設置支撐座，將支撐座加載貨叉上的支撐板上，通過定位銷實現支撐座與支撐板的開合連接，從而實現通過向不同方向移動不同側的支撐座，實現控制貨叉向不同方向伸出進行卸貨；

32、2、本方案在底座內設置驅動軸和驅動輥，從而通過驅動輥架設步進帶，并在步進帶上設置等距排列的帶有限位間隙的限位塊，從而在支撐座上設置配合限位塊的傳動銷與配合支撐板的定位銷，從而實現對貨叉的驅動控制。
