本技術涉及吊裝支架，特別涉及一種便攜可拆式車載吊裝支架。

背景技術：

1、在野外進行搶救搶修、裝備的維護保養時，通常需要人工搬卸各類自重較大的保障箱組，既費大量人力，又大大降低野外作戰效率，現有的防護型消防應急救援車大多數不配備這類吊裝支架，或者即便配備有但這類吊裝支架也需要占用車體較大的安裝空間，不利于車體在野外顛簸的地形環境下行使，因此設計一種適用于野外現場使用的安裝、拆卸和運輸便捷的車載吊裝支架，是本領域技術人員亟需解決的技術問題。

技術實現思路

1、為解決背景技術中提到的技術問題，本實用新型提供了一種便攜可拆式車載吊裝支架。

2、本實用新型采用如下的技術方案：一種便攜可拆式車載吊裝支架，包括用于與車體連接的固定支座；固定支座底部垂直設置一對頂撐伸縮支桿；固定支座內安裝絞盤；固定支座前端設置固定臺；固定臺通過鎖緊件鉸接伸縮吊臂，且伸縮吊臂可以鎖緊件為圓心上下轉動；伸縮吊臂頂部設置滑輪；鋼絲繩從絞盤內伸出繞過滑輪后垂直向下懸掛，且鋼絲繩的前端連接用于吊掛物件的吊鉤；頂撐伸縮支桿中部通過卡扣件安裝斧鋤；斧鋤前端與卡扣件鉸接，其整體可傾斜支撐在地面上；斧鋤的底端設置三叉式支撐腳；固定支座兩側對稱安裝一對拉板；一對拉板頂部連接一對拉纖繩；一對拉纖繩與設置在伸縮吊臂中部的連接板固定，以使伸縮吊臂保持在一定的傾斜角度。

3、進一步地，所述滑輪頂部設置u形滑輪罩。

4、進一步地，所述伸縮吊臂包括伸縮外筒和伸縮內筒；所述伸縮外筒和伸縮內筒均為方形套筒，且伸縮外筒和伸縮內筒的筒身對應設置若干個調節孔，用于與插銷件配合調節伸縮吊臂的伸縮長度。

5、進一步地，所述拉纖繩包括纖維繩體和設置在纖維繩體兩端的掛鉤；所述掛鉤的開口處活動設置保險舌。

6、進一步地，所述固定支座整體呈u形結構，包括用于安裝絞盤的槽體，以及設置在槽體兩側用于與車體螺栓連接的固定板；一對所述拉板分別鉸接在一對固定板的兩側；且一對所述拉板的板面設置用于與車體連接的槽孔。

7、與現有技術相比，本實用新型的優點在于：本實用新型設計的便攜可拆式車載吊裝支架，整體可伸縮和拆卸，同時可快速安裝在原有車體上，便于安裝、拆卸、運輸且無需對現有車輛進行改裝。車載吊裝支架的伸縮吊臂為抽拉式結構，能實現多種長度的調節和固定，固定支座底部設置防前傾翻頂撐伸縮支桿和斧鋤結構，提高吊裝過程中的安全性。頂撐裝置高度可調，適用不同高度的地面，適應性強。本實用新型可應用于野外作業時對重物進行吊裝，避免大量使用人工搬卸，大大提高了野外應急救援的作戰效率。

技術特征：

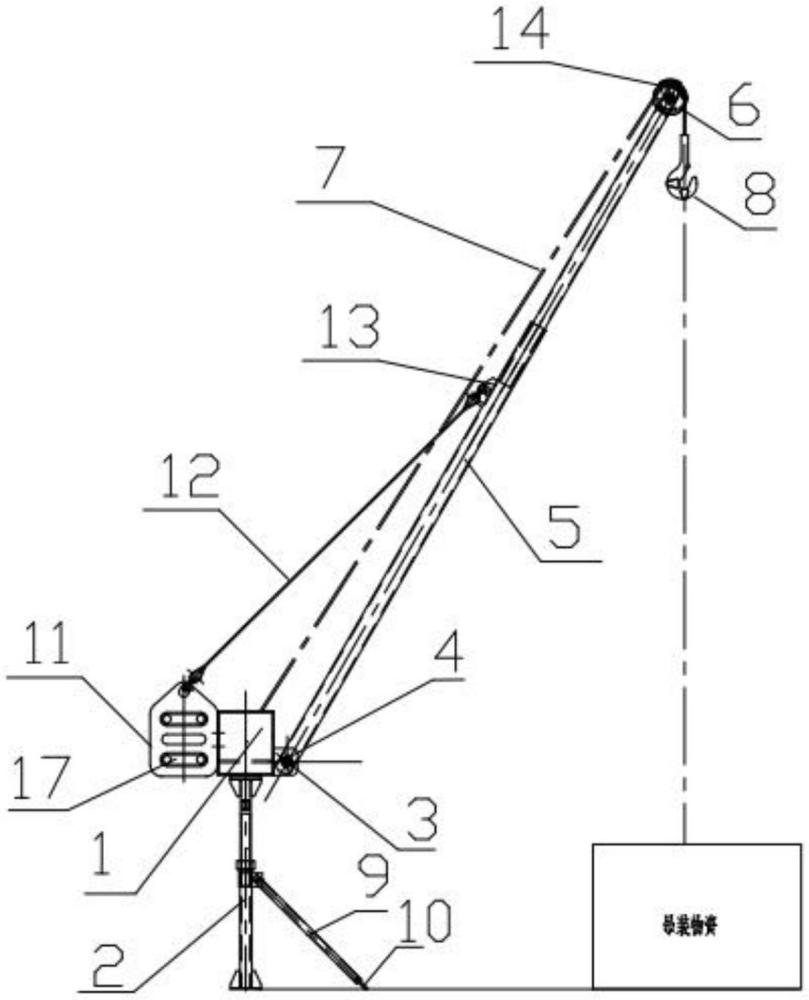

1.一種便攜可拆式車載吊裝支架，其特征在于，包括用于與車體連接的固定支座(1)；固定支座(1)底部垂直設置一對頂撐伸縮支桿(2)；固定支座(1)內安裝絞盤；固定支座(1)前端設置固定臺(3)；固定臺(3)通過鎖緊件(4)鉸接伸縮吊臂(5)，且伸縮吊臂(5)可以鎖緊件(4)為圓心上下轉動；伸縮吊臂(5)頂部設置滑輪(6)；鋼絲繩(7)從絞盤內伸出繞過滑輪(6)后垂直向下懸掛，且鋼絲繩(7)的前端連接用于吊掛物件的吊鉤(8)；頂撐伸縮支桿(2)中部通過卡扣件安裝斧鋤(9)；斧鋤(9)前端與卡扣件鉸接，其整體可傾斜支撐在地面上；斧鋤(9)的底端設置三叉式支撐腳(10)；固定支座(1)兩側對稱安裝一對拉板(11)；一對拉板(11)頂部連接一對拉纖繩(12)；一對拉纖繩(12)與設置在伸縮吊臂(5)中部的連接板(13)固定，以使伸縮吊臂(5)保持在一定的傾斜角度。

2.根據權利要求1所述的便攜可拆式車載吊裝支架，其特征在于，所述滑輪(6)頂部設置u形滑輪罩(14)。

3.根據權利要求2所述的便攜可拆式車載吊裝支架，其特征在于，所述伸縮吊臂(5)包括伸縮外筒(51)和伸縮內筒(52)；所述伸縮外筒(51)和伸縮內筒(52)均為方形套筒，且伸縮外筒(51)和伸縮內筒(52)的筒身對應設置若干個調節孔，用于與插銷件配合調節伸縮吊臂(5)的伸縮長度。

4.根據權利要求3所述的便攜可拆式車載吊裝支架，其特征在于，所述拉纖繩(12)包括纖維繩體和設置在纖維繩體兩端的掛鉤；所述掛鉤的開口處活動設置保險舌。

5.根據權利要求4所述的便攜可拆式車載吊裝支架，其特征在于，所述固定支座(1)整體呈u形結構，包括用于安裝絞盤的槽體(15)，以及設置在槽體(15)兩側用于與車體螺栓連接的固定板(16)；一對所述拉板(11)分別鉸接在一對固定板(16)的兩側；且一對所述拉板(11)的板面設置用于與車體連接的槽孔(17)。

技術總結
本技術公開了一種便攜可拆式車載吊裝支架，包括用于與車體連接的固定支座，固定支座底部垂直設置一對頂撐伸縮支桿，固定支座內安裝絞盤，固定支座前端設置固定臺，固定臺通過鎖緊件鉸接伸縮吊臂，伸縮吊臂頂部設置滑輪，鋼絲繩的前端連接用于吊掛物件的吊鉤，頂撐伸縮支桿中部通過卡扣件安裝斧鋤。斧鋤前端與卡扣件鉸接，其整體可傾斜支撐在地面上，斧鋤的底端設置三叉式支撐腳，固定支座兩側對稱安裝一對拉板，一對拉板頂部連接一對拉纖繩，一對拉纖繩與設置在伸縮吊臂中部的連接板固定，以使伸縮吊臂保持在一定的傾斜角度。本技術可應用于野外作業時對重物進行吊裝，避免大量使用人工搬卸，大大提高了野外應急救援的作戰效率。

技術研發人員：楊超,劉彥培,李曜宗,范詩語,陳碩,韓玉杰,蔡全興,劉苗
受保護的技術使用者：河北巨力應急裝備科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
