本技術涉及袋裝醬料生產設備，具體為一種袋裝調味料生產用輸送設備聯動裝置。

背景技術：

1、隨著人們生活條件的提高，城市附近的一些小吃店逐漸增加，為了能夠進一步的提升一些快餐的口感，會在快餐的食品內配搭一些醬汁，讓食品具有更好的口感效果，一般的快餐醬汁多使用番茄與莎拉醬，番茄與莎拉醬的甜味和酸味結合，口感柔順。它最初起源于意大利，延伸到了世界各地，成為一種普遍的調味品，常被用來搭配各種食物，如三明治，炸薯條，熱狗，披薩等等。醬料也即調味料，在醬料生產過程中，存在瓶裝、袋裝等方式進行包裝。袋裝醬料生產后需要對包袋裝進行密封性進行檢測；同時，需要對包裝袋進行貼標簽。

2、在公開的中國專利申請中，公開號：cn217673687u，專利名稱：一種輸送裝置，雖然，該現有技術通過拍打的方式能夠檢測物料是否發生破損，進而實現包裝袋密封性的檢測。該現有技術在實施時，輥軸單元平行間隔排列組合形成一個能夠承載物料的面，驅動機構驅動所有輥軸單元轉動時，所有輥軸單元形成的表面為輸送面能夠輸送物料；相鄰兩組輥軸單元的側棱和側面交替設置，能夠使輸送面高低相錯，當物料進入到輸送面后，物料受高低相錯的表面不同步震動拍打，最終物料會平整送出。物料在輸送過程中完成平整處理，通過震動拍打可避免物料破損，且降低了噪音。但是，現有技術采用拍打方式檢測氣密性不適用于醬料包裝袋，拍打方式容易造成醬料袋外觀劃痕，影響包裝袋美觀；同時，該現有技術不具備對包裝袋進行貼標簽的功能。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種袋裝調味料生產用輸送設備聯動裝置，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種袋裝調味料生產用輸送設備聯動裝置，包括底座，所述底座上設置有輸送組件、按壓組件、貼標組件，所述輸送組件分別與按壓組件、貼標組件傳動連接；所述輸送組件包括伺服電機、傳送帶、多個旋轉輥，各個所述旋轉輥平行設置在底座上，且旋轉輥與底座轉動連接，所述傳送帶繞設在各個旋轉輥上，各個旋轉輥通過傳送帶傳動連接，所述伺服電機的輸出軸端與一個旋轉輥的一端同軸固定連接；所述按壓組件包括第一豎板、絲桿、第一壓板，所述第一豎板的下端與底座固定連接，所述第一豎板內部開設有縱向滑槽，所述絲桿位于滑槽處且與第一豎板轉動連接，所述絲桿的下端與旋轉輥傳動連接，所述第一壓板的一端與第一豎板滑動連接，所述第一壓板與絲桿螺紋連接；所述貼標組件包括標簽筒、收卷筒、滾筒，所述標簽筒上設置有標簽卷，標簽卷的自由端繞過滾筒后與收卷筒固定連接，所述收卷筒與旋轉輥傳動連接。

5、可選的，所述旋轉輥由第一轉軸、摩擦筒構成，所述摩擦筒套裝在第一轉軸的外側壁上且兩者固定連接，所述第一轉軸的兩端與底座轉動連接；各個旋轉輥的第一轉軸的端部外側壁上均固定連接有第二帶輪，各個所述第二帶輪通過第二皮帶傳動連接。

6、可選的，所述第一轉軸的一端部固定連接有第一錐齒輪，所述絲桿的下端固定連接有第二錐齒輪，所述第一錐齒輪與第二錐齒輪嚙合。

7、可選的，所述第一豎板的滑槽內滑動連接有支撐板，所述支撐板的一端端部與絲桿螺紋連接，所述支撐板的另一端下方固定連接有第一壓板。

8、可選的，所述貼標組件還包括第二豎板，所述第二豎板的下端與底座固定連接，所述標簽筒、收卷筒的端部均與第二豎板轉動連接，所述標簽筒的軸桿外側壁上套裝有第二齒輪且兩者固定連接，所述收卷筒的軸桿外側壁上套裝有第一齒輪，所述第一齒輪與第二齒輪嚙合。

9、可選的，所述收卷筒的軸桿外側壁上套裝有第三帶輪且兩者固定連接，所述第三帶輪通過第三皮帶與第一轉軸傳動連接。

10、(三)有益效果

11、本實用新型提供了一種袋裝調味料生產用輸送設備聯動裝置，具備以下

12、有益效果：

13、1、該一種袋裝調味料生產用輸送設備聯動裝置，通過輸送組件、按壓組件的配合設置，使該一種袋裝調味料生產用輸送設備聯動裝置具備了輸送、按壓醬料包裝袋的效果，通過輸送組件輸送醬料包裝袋移動，在醬料包裝袋移動的過程中通過按壓組件對醬料包裝袋進行按壓，通過第一壓板向下按壓醬料包裝袋，從而檢測醬料包裝袋的氣密性，避免醬料包裝破損造成食品安全問題，達到了檢測醬料包裝袋氣密性的目的。

14、2、該一種袋裝調味料生產用輸送設備聯動裝置，通過輸送組件、貼標組件的配合設置，使該一種袋裝調味料生產用輸送設備聯動裝置具備了輸送醬料包裝袋、對醬料包裝袋進行貼標簽的效果，通過輸送組件驅動貼標組件，在醬料包裝袋移動的過程中，收卷筒卷收標簽帶，標簽帶繞設在滾筒上，在醬料包裝袋經過滾筒下方時，標簽受滾筒推力剝離，且標簽粘貼在醬料包裝袋表面，從而實現醬料包裝袋的貼標簽工序。

技術特征：

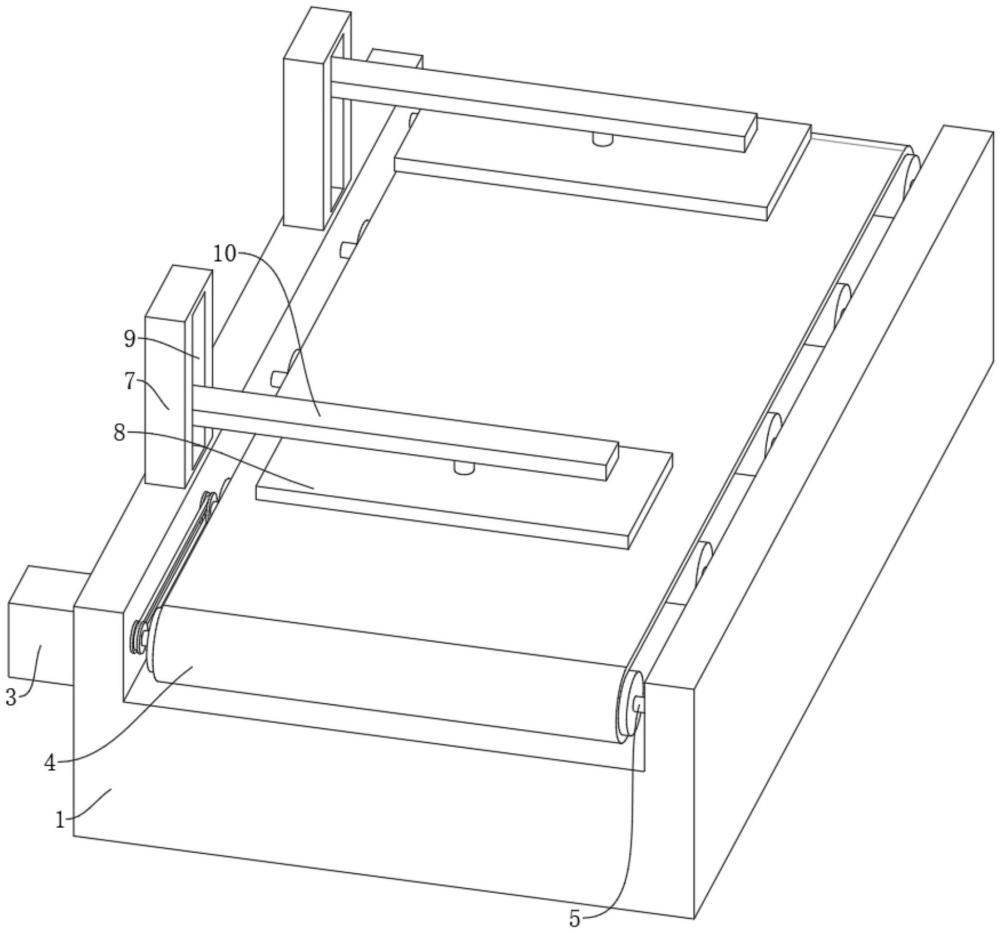

1.一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：包括底座(1)，所述底座(1)上設置有輸送組件、按壓組件、貼標組件，所述輸送組件分別與按壓組件、貼標組件傳動連接；

2.根據權利要求1所述的一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：所述旋轉輥由第一轉軸(5)、摩擦筒(12)構成，所述摩擦筒(12)套裝在第一轉軸(5)的外側壁上且兩者固定連接，所述第一轉軸(5)的兩端與底座(1)轉動連接；各個旋轉輥的第一轉軸(5)的端部外側壁上均固定連接有第二帶輪(19)，各個所述第二帶輪(19)通過第二皮帶(18)傳動連接。

3.根據權利要求2所述的一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：所述第一轉軸(5)的一端部固定連接有第一錐齒輪(15)，所述絲桿(17)的下端固定連接有第二錐齒輪(16)，所述第一錐齒輪(15)與第二錐齒輪(16)嚙合。

4.根據權利要求3所述的一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：所述第一豎板(7)的滑槽(9)內滑動連接有支撐板(10)，所述支撐板(10)的一端端部與絲桿(17)螺紋連接，所述支撐板(10)的另一端下方固定連接有第一壓板(8)。

5.根據權利要求2所述的一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：所述貼標組件還包括第二豎板(21)，所述第二豎板(21)的下端與底座(1)固定連接，所述標簽筒(24)、收卷筒(25)的端部均與第二豎板(21)轉動連接，所述標簽筒(24)的軸桿外側壁上套裝有第二齒輪(23)且兩者固定連接，所述收卷筒(25)的軸桿外側壁上套裝有第一齒輪(22)，所述第一齒輪(22)與第二齒輪(23)嚙合。

6.根據權利要求5所述的一種袋裝調味料生產用輸送設備聯動裝置，其特征在于：所述收卷筒(25)的軸桿外側壁上套裝有第三帶輪(27)且兩者固定連接，所述第三帶輪(27)通過第三皮帶(28)與第一轉軸(5)傳動連接。

技術總結
本技術公開了一種袋裝調味料生產用輸送設備聯動裝置，涉及袋裝醬料生產設備技術領域，具體為一種袋裝調味料生產用輸送設備聯動裝置，包括底座，所述底座上設置有輸送組件、按壓組件、貼標組件，所述輸送組件分別與按壓組件、貼標組件傳動連接；通過輸送組件、按壓組件的配合設置，使該一種袋裝調味料生產用輸送設備聯動裝置具備了輸送、按壓醬料包裝袋的效果，通過輸送組件輸送醬料包裝袋移動，在醬料包裝袋移動的過程中通過按壓組件對醬料包裝袋進行按壓，通過第一壓板向下按壓醬料包裝袋，從而檢測醬料包裝袋的氣密性，避免醬料包裝破損造成食品安全問題，達到了檢測醬料包裝袋氣密性的目的。

技術研發人員：吳新化,朱元國,龍艷秋,張湘
受保護的技術使用者：休比食品（江蘇）有限公司
技術研發日：20240805
技術公布日：2025/4/28
