本發明涉及排水管，尤其涉及一種排水施工配件生產制造裝置。

背景技術：

1、排水管道指匯集和排放污水、廢水和雨水的管渠及其附屬設施所組成的系統。不銹鋼管是一種較為耐用的管道材料。

2、經檢索，申請?zhí)朿n202122271316.2的專利，公開了“一種用于給排水施工的管道焊接裝置”，包括防護罩、底座和固定板，所述底座的頂部固定安裝有固定板，所述固定板表面的底座頂部活動安裝有防護罩，所述防護罩內部的固定板表面活動安裝有第一卷收器。

3、但是，上述裝置在使用中，依靠工作人員手持噴水設備對焊接區域進行噴水沖洗，此方式只能沖洗掉附著力不夠強的雜質，清洗效果不夠好，不利于后續的焊接質量，且沖洗后的雜質混合水容易在重力作用下重新流向排水管下側的焊接區域，烘干后，雜質依然會附著在焊接區域處，同樣不利于后續的焊接質量。

技術實現思路

1、本發明的目的是為了解決現有技術中依靠工作人員手持噴水設備對焊接區域進行噴水沖洗，此方式只能沖洗掉附著力不夠強的雜質，清洗效果不夠好，不利于后續的焊接質量，且沖洗后的雜質混合水容易在重力作用下重新流向排水管下側的焊接區域，烘干后，雜質依然會附著在焊接區域處，同樣不利于后續的焊接質量的問題，而提出的一種排水施工配件生產制造裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種排水施工配件生產制造裝置，包括制造臺，所述制造臺上端左右兩側均滑動安裝有夾座，夾座上端均轉動安裝有夾板，夾座相互遠離的一端均固定安裝有擋片，夾座前側上均螺紋安裝有螺桿，螺桿轉動安裝在制造臺上；

4、還設有用于對夾座上待焊接排水管的焊接面進行清理雜質的清理機構，所述清理機構包括固定安裝在制造臺上端中部的支架，支架中部上固定安裝有液壓缸，液壓缸下端固定安裝有雙軸電機，雙軸電機外側上左右對稱均固定安裝有齒圈，齒圈上端嚙合有齒輪軸，齒輪軸一側上貫穿轉動安裝有轉桿，轉桿分別與雙軸電機兩端輸出軸固定連接，轉桿相互遠離的一端上均固定安裝有清理盤，清理盤上側設有外刮塊；

5、還設有用于防止排水管內底部的清理污水回流到焊接面下側上的防回流機構，所述防回流機構包括設置在齒圈相互靠近一側處的噴管，噴管相互靠近的一端均固定連通設有連接管，連接管另一端固定連通設有氣囊，氣囊相互靠近的一端固定安裝有支撐板，支撐板相互遠離的一端固定安裝在齒圈上。

6、優選的，所述外刮塊相互遠離的一端為傾斜面，外刮塊下端為弧面，外刮塊相互靠近的一端均與轉桿滑動連接。

7、優選的，所述外刮塊上端固定安裝有彈簧一，彈簧一上端固定安裝在轉桿上。

8、優選的，所述外刮塊下端對應清理盤均開設有通槽，清理盤外側上對應外刮塊均固定安裝有凸塊。

9、優選的，所述氣囊相互遠離的一端均固定安裝有活動板，活動板上端滑動安裝在支撐板上，活動板與支撐板之間固定安裝有彈簧二。

10、優選的，所述齒輪軸相互靠近的一端對應活動板均固定安裝有圓錐頂塊，活動板前端鉸接有連桿，連桿上端與噴管鉸接。

11、優選的，所述噴管相互靠近的一端均滑動安裝有豎板，豎板下端固定安裝在支撐板上。

12、優選的，所述轉桿相互遠離的一側均設有柔性弧面板，柔性弧面板相互遠離的一端均開設有集中槽。

13、優選的，所述柔性弧面板相互靠近的一端均固定安裝有磁性板，且齒圈上對應磁性板固定安裝有磁性桿，磁性板后端滑動安裝有斜槽板，斜槽板相互靠近的一端固定安裝在轉桿上。

14、優選的，所述磁性板相互遠離的一端均固定安裝有彈簧三，彈簧三另一端與斜槽板固定連接。

15、與現有技術相比，本發明的有益效果是：

16、1、本發明中，打開夾板，將待焊接的排水管放置在夾座內，并推動排水管一端抵接在擋片上，轉動夾板將排水管固定在夾座內，啟動液壓缸帶動雙軸電機下降，雙軸電機帶動兩側的轉桿和齒圈同步下降，直到雙軸電機輸出軸的中心與排水管的中心位于同一水平線時，液壓缸停止工作，再轉動兩側的螺桿帶動兩側的夾座在制造臺上呈相互靠近的方向運動，使夾座上的排水管逐漸的靠近兩側的齒圈，排水管的一端會逐漸的靠近并擠壓外刮塊的斜面，迫使外刮塊在轉桿上呈向上滑動，壓縮彈簧一，直到外刮塊的下端與排水管的外端呈貼合狀時，外刮塊停止向上滑動，隨著排水管的繼續靠近齒圈，會使兩側排水管相互靠近的一端與清理盤抵接貼合，停止轉動螺桿，此時工作人員手持噴水管對排水管的焊接區域進行清洗，與此同時也同步啟動雙軸電機帶動兩側的轉桿轉動，轉桿帶動兩側的外刮塊同步轉動，外刮塊在彈簧一的作用下緊密的貼合在排水管的外壁上，便于對排水管焊接處的外壁進行雜質清理，雜質清除效果較好，從而提高了焊接處的焊接質量。

17、2、本發明中，清理盤由于與排水管相互靠近一端的切面抵接貼合，當轉桿轉動時，也會帶動齒輪軸和清理盤同步轉動，齒輪軸在齒圈的嚙合作用下，會帶動清理盤在轉桿上自轉，從而可以很好的對排水管相互靠近一端焊接面上的雜質進行有效清理，同樣保證了后續的焊接質量。

18、3、本發明中，當齒輪軸跟隨轉桿轉動到齒圈下側時，齒輪軸也會帶動圓錐頂塊同步運動到齒圈下側，圓錐頂塊對活動板的前端進行擠壓，推動活動板在支撐板上呈相互靠近的方向滑動，壓縮彈簧二和氣囊，氣囊內的氣體從連接管和噴管噴出，噴出的氣體能夠?qū)ε潘芎附訁^(qū)域的下部清洗后的雜質水進行向排水管的內部噴射，使在重力作用下流向排水管的下側焊接處的噴淋清洗雜質水能夠流向排水管的內部，減少了雜質水殘留在排水管焊接區域的下部，烘干后殘留的雜質依然粘附在焊接區域，影響后續的焊接質量。

19、4、本發明中，當活動板相互遠離滑動時，在連桿的作用下，會推動噴管在豎板上向上滑動，從而能夠使殘留的雜質水吹向更遠處的排水管內部，減少了雜質水回流的情況，同樣能夠保證排水管焊接區域的整潔，保證了后續的焊接質量。

20、5、本發明中，當轉桿轉動時，也會帶動斜槽板、磁性板和柔性弧面板同步轉動，當磁性板運動到靠近磁性桿一側時，此時柔性弧面板正好運動到排水管的內底部上側，在磁性斥力作用下，推動磁性板在斜槽板上滑動，壓縮彈簧三，柔性弧面板會斜向運動，逐漸的抵接到排水管內底部，受到排水管內壁底部的擠壓逐漸形變，設置的柔性弧面板有利于將噴管噴射吹到排水管內底部的雜質水，掃向排水管內部更深處，再次減少了雜質水回流到排水管焊接處的情況，保證了后續排水管的焊接質量。

21、6、本發明中，設置的集中槽便于對雜質水進行收集，減少雜質水從柔性弧面板兩側溢出的情況，提高了雜質水的掃動質量。

22、7、本發明中，當外刮塊受到排水管的擠壓與排水管外壁貼合時，外刮塊會上升擠壓彈簧一，此時設置的通槽不影響清理盤和凸塊轉動，當外刮塊未與排水管接觸時，齒輪軸帶動清理盤轉動時也會帶動凸塊轉動，凸塊會間歇性的撞擊外刮塊，使外刮塊在彈簧一作用下產生抖動，有利于對外刮塊上粘附的雜質進行抖落，提高外刮塊的清理質量。

技術特征：

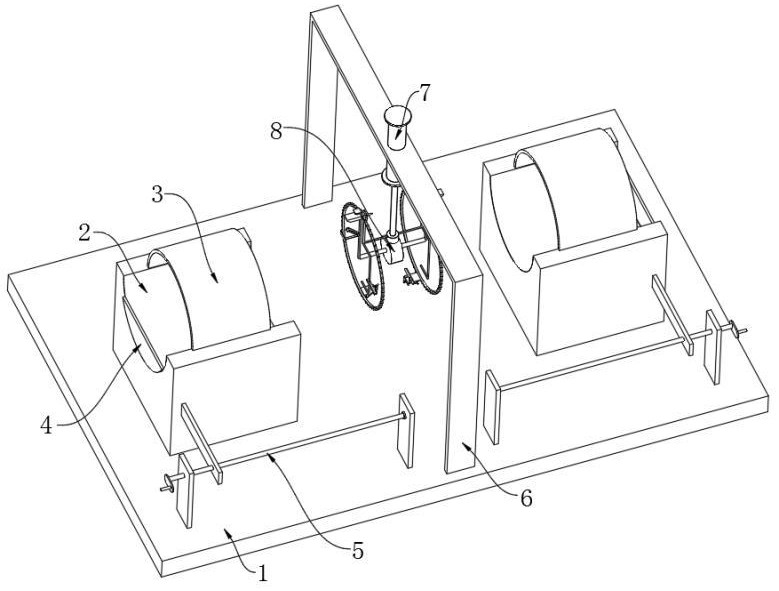

1.一種排水施工配件生產制造裝置，包括制造臺（1），其特征在于，所述制造臺（1）上端左右兩側均滑動安裝有夾座（2），夾座（2）上端均轉動安裝有夾板（3），夾座（2）相互遠離的一端均固定安裝有擋片（4），夾座（2）前側上均螺紋安裝有螺桿（5），螺桿（5）轉動安裝在制造臺（1）上；

2.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述外刮塊（13）相互遠離的一端為傾斜面，外刮塊（13）下端為弧面，外刮塊（13）相互靠近的一端均與轉桿（11）滑動連接。

3.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述外刮塊（13）上端固定安裝有彈簧一（14），彈簧一（14）上端固定安裝在轉桿（11）上。

4.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述外刮塊（13）下端對應清理盤（12）均開設有通槽（15），清理盤（12）外側上對應外刮塊（13）均固定安裝有凸塊（16）。

5.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述氣囊（19）相互遠離的一端均固定安裝有活動板（21），活動板（21）上端滑動安裝在支撐板（20）上，活動板（21）與支撐板（20）之間固定安裝有彈簧二（22）。

6.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述齒輪軸（10）相互靠近的一端對應活動板（21）均固定安裝有圓錐頂塊（23），活動板（21）前端鉸接有連桿（24），連桿（24）上端與噴管（17）鉸接。

7.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述噴管（17）相互靠近的一端均滑動安裝有豎板（25），豎板（25）下端固定安裝在支撐板（20）上。

8.根據權利要求1所述的一種排水施工配件生產制造裝置，其特征在于，所述轉桿（11）相互遠離的一側均設有柔性弧面板（26），柔性弧面板（26）相互遠離的一端均開設有集中槽（27）。

9.根據權利要求8所述的一種排水施工配件生產制造裝置，其特征在于，所述柔性弧面板（26）相互靠近的一端均固定安裝有磁性板（28），且齒圈（9）上對應磁性板（28）固定安裝有磁性桿（29），磁性板（28）后端滑動安裝有斜槽板（30），斜槽板（30）相互靠近的一端固定安裝在轉桿（11）上。

10.根據權利要求9所述的一種排水施工配件生產制造裝置，其特征在于，所述磁性板（28）相互遠離的一端均固定安裝有彈簧三（31），彈簧三（31）另一端與斜槽板（30）固定連接。

技術總結
本發明涉及排水管技術領域，具體為一種排水施工配件生產制造裝置，包括制造臺，所述制造臺上端左右兩側均滑動安裝有夾座，夾座上端均轉動安裝有夾板，夾座相互遠離的一端均固定安裝有擋片，夾座前側上均螺紋安裝有螺桿，螺桿轉動安裝在制造臺上，還設有用于對夾座上待焊接排水管的焊接面進行清理雜質的清理機構，所述清理機構包括固定安裝在制造臺上端中部的支架，支架中部上固定安裝有液壓缸，本發明中，當活動板相互遠離滑動時，在連桿的作用下，會推動噴管在豎板上向上滑動，從而能夠使殘留的雜質水吹向更遠處的排水管內部，減少了雜質水回流的情況，同樣能夠保證排水管焊接區域的整潔，保證了后續的焊接質量。

技術研發人員：胡金財,郭行健,朱國元,胡正成,錢佳穎,王文武,戴俊豪,沙陳杰
受保護的技術使用者：無錫市城鄉給排水工程設計院有限責任公司
技術研發日：
技術公布日：2025/4/28
