本技術涉及安全警示，尤其涉及一種金屬鎧裝柜的服務小車。

背景技術：

1、當6kv-24kv金屬鎧裝空氣絕緣開關柜或相應的空氣絕緣開關或相關線路停電檢修時，首先需要將開關手車搖至試驗位置，然后借助配套的服務小車將開關手車從試驗位置移至檢修位置，當開關柜或相應的空氣絕緣開關或相關線路送電前，則需要借助配套的服務小車將開關手車從檢修位置移至試驗位置。由于目前的服務小車不能升降開關手車，在高重心轉運開關手車時，服務小車存在傾倒的風險。

技術實現思路

1、本實用新型的目的在于提供一種金屬鎧裝柜的服務小車，通過夾持架滑動安裝滑動架，滑動架的對接滑槽與開關手車下端的兩側對接，當開關手車進入到滑動架內后，將開關手車后拉取出，之后升降架下降，使開關手車更靠近地面，開關手車低重心的被轉運，從而消除轉運過程中傾倒的風險。

2、為實現上述目的，本實用新型提供了一種金屬鎧裝柜的服務小車，包括車架、升降架、夾持架以及滑動架，所述車架上縱向升降的安裝有升降架，升降架上相對的安裝有兩個夾持架，兩個夾持架在相對的一側分別滑動安裝有滑動架，兩個滑動架相對的一側分別設置有對接滑槽。

3、所述車架包括縱向骨架和支腿，兩個支腿分別安裝在縱向骨架下端兩側，支腿的下側安裝有腳輪；所述縱向骨架上縱向的安裝有兩個導向桿，升降架與兩個導向桿滑動連接，縱向骨架上在位于兩個導向桿之間轉動的安裝有第一絲桿，縱向骨架的頂部安裝有第一電機，第一電機的輸出軸與第一絲桿的一端連接傳動，所述升降架上安裝有絲桿螺母，絲桿螺母與第一絲桿配合旋接。

4、所述升降架內安裝有雙輸出減速機，雙輸出減速機的輸入軸端有第二電機，雙輸出減速機兩側的輸出軸分別與兩個第二絲桿的一端連接固定，兩個所述第二絲桿的另一端分別與升降架轉動連接支撐；所述升降架朝向夾持架的一側設置有導向孔，夾持架靠升降架的一端設置有導向塊，導向塊伸入到導向孔內，并且導向塊與第二絲桿配合旋接；兩側的夾持架在第二絲桿的帶動下以相向或者背向的方式運行。

5、兩個所述夾持架在相對的一側分別設置有c形槽，所述滑動架背向所述對接滑槽的一側安裝有多個支撐輪，支撐輪在c形槽滾動。

6、所述夾持架在c形槽底部設置有長孔，夾持架背向c形槽的一側，且在長孔的兩端安裝有兩個軸承座，兩個軸承座上安裝有第三絲桿，一側的軸承座上安裝有第三電機，第三電機的輸出軸與第三絲桿連接傳動，第三絲桿上安裝有螺母座，螺母座穿過長孔與滑動架連接。

7、所述車架還包括殼體，殼體安裝在縱向骨架上，殼體朝向夾持架的一側設置有用于避讓升降架升降運行的避讓缺口，所述支腿的一端設置有鉸接孔和定位孔，支腿通過鉸接孔與縱向骨架樞軸鉸接，殼體兩側在對應所述定位孔的位置設置有兩個插入孔，插銷穿入插入孔和定位孔，從而將支腿限位在水平狀態或者豎立狀態；所述縱向骨架的底部安裝腳輪。

8、本實用新型相對于現有技術，具有如下技術效果：

9、1、本實用新型通過夾持架滑動安裝滑動架，滑動架的對接滑槽與開關手車下端的兩側對接，當開關手車進入到滑動架內后，將開關手車后拉取出，之后升降架下降，使開關手車更靠近地面，開關手車低重心的被轉運，從而消除轉運過程中傾倒的風險。

10、2、本實用新型的升降架內安裝有雙輸出減速機，雙輸出減速機的輸入軸端有第二電機，雙輸出減速機兩側的輸出軸分別與兩個第二絲桿連接，夾持架靠升降架的一端設置有導向塊，導向塊伸入到導向孔內，并且導向塊與第二絲桿配合旋接。通過上述結構，實現兩側夾持架的夾持與松開，當兩側的夾持架在第二絲桿的帶動下相向運行時，就可以通過滑動架將開關手車夾持固定；當兩側的夾持架在第二絲桿的帶動下背向運行時，就可以將開關手車放開。

11、3、本實用新型的支腿能夠轉動，從而能夠避免支腿在水平狀態時支腿被障礙物阻擋，使服務小車不能靠近開關手車。

技術特征：

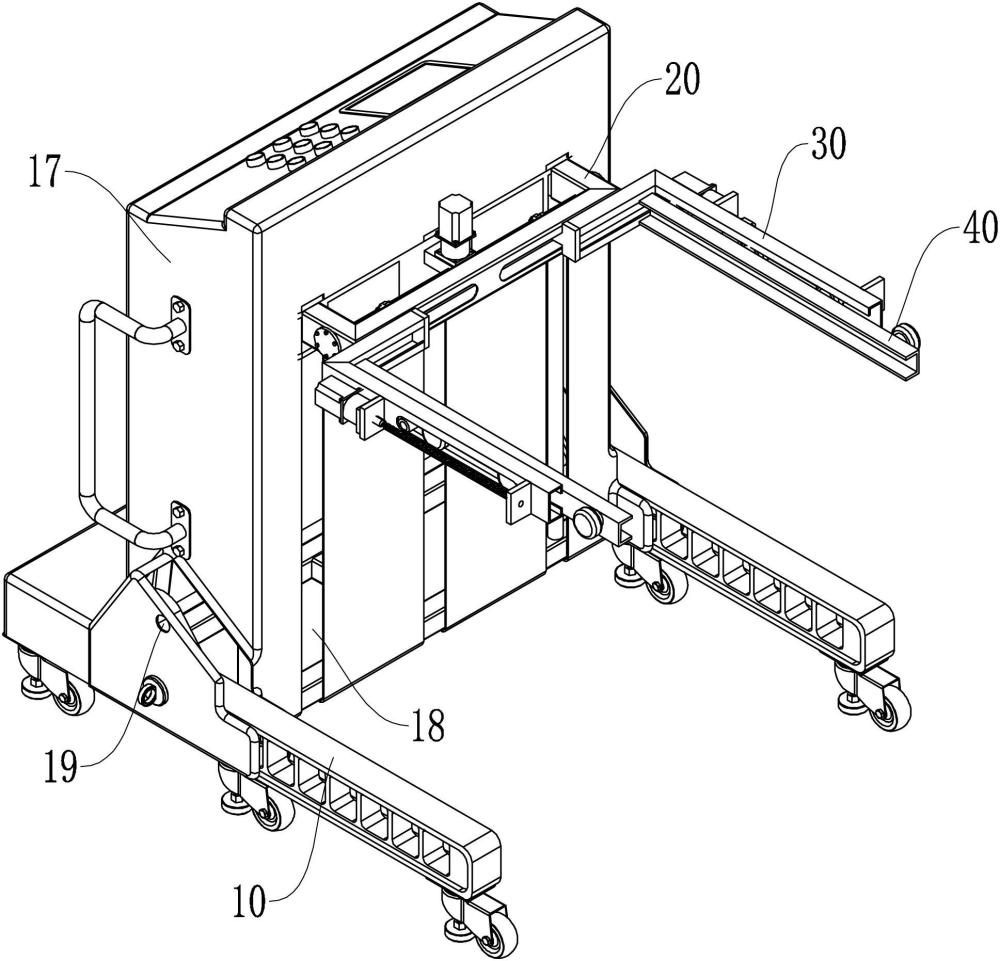

1.一種金屬鎧裝柜的服務小車，其特征在于：包括車架（10）、升降架（20）、夾持架（30）以及滑動架（40），所述車架（10）上縱向升降的安裝有升降架（20），升降架（20）上相對的安裝有兩個夾持架（30），兩個夾持架（30）在相對的一側分別滑動安裝有滑動架（40），兩個滑動架（40）相對的一側分別設置有對接滑槽（41）。

2.根據權利要求1所述的一種金屬鎧裝柜的服務小車，其特征在于，所述車架（10）包括縱向骨架（11）和支腿（12），兩個支腿（12）分別安裝在縱向骨架（11）下端兩側，支腿（12）的下側安裝有腳輪（13）；所述縱向骨架（11）上縱向的安裝有兩個導向桿（14），升降架（20）與兩個導向桿（14）滑動連接，縱向骨架（11）上在位于兩個導向桿（14）之間轉動的安裝有第一絲桿（15），縱向骨架（11）的頂部安裝有第一電機（16），第一電機（16）的輸出軸與第一絲桿（15）的一端連接傳動，所述升降架（20）上安裝有絲桿螺母，絲桿螺母與第一絲桿（15）配合旋接。

3.根據權利要求1或2所述的一種金屬鎧裝柜的服務小車，其特征在于，所述升降架（20）內安裝有雙輸出減速機（22），雙輸出減速機（22）的輸入軸端有第二電機（24），雙輸出減速機（22）兩側的輸出軸分別與兩個第二絲桿（23）的一端連接固定，兩個所述第二絲桿（23）的另一端分別與升降架（20）轉動連接支撐；所述升降架（20）朝向夾持架（30）的一側設置有導向孔（21），夾持架（30）靠升降架（20）的一端設置有導向塊（31），導向塊（31）伸入到導向孔（21）內，并且導向塊（31）與第二絲桿（23）配合旋接；兩側的夾持架（30）在第二絲桿（23）的帶動下以相向或者背向的方式運行。

4.根據權利要求1所述的一種金屬鎧裝柜的服務小車，其特征在于，兩個所述夾持架（30）在相對的一側分別設置有c形槽（37），所述滑動架（40）背向所述對接滑槽（41）的一側安裝有多個支撐輪（42），支撐輪（42）在c形槽（37）滾動。

5.根據權利要求1所述的一種金屬鎧裝柜的服務小車，其特征在于，所述夾持架（30）在c形槽（37）底部設置有長孔（32），夾持架（30）背向c形槽（37）的一側，且在長孔（32）的兩端安裝有兩個軸承座（33），兩個軸承座（33）上安裝有第三絲桿（35），一側的軸承座（33）上安裝有第三電機（34），第三電機（34）的輸出軸與第三絲桿（35）連接傳動，第三絲桿（35）上安裝有螺母座（36），螺母座（36）穿過長孔（32）與滑動架（40）連接。

6.根據權利要求2所述的一種金屬鎧裝柜的服務小車，其特征在于，所述車架（10）還包括殼體（17），殼體（17）安裝在縱向骨架（11）上，殼體（17）朝向夾持架（30）的一側設置有用于避讓升降架（20）升降運行的避讓缺口（18），所述支腿（12）的一端設置有鉸接孔（121）和定位孔（122），支腿（12）通過鉸接孔（121）與縱向骨架（11）樞軸鉸接，殼體（17）兩側在對應所述定位孔（122）的位置設置有兩個插入孔（19），插銷（123）穿入插入孔（19）和定位孔（122），從而將支腿（12）限位在水平狀態或者豎立狀態；所述縱向骨架（11）的底部安裝腳輪（13）。

技術總結
一種金屬鎧裝柜的服務小車，包括車架、升降架、夾持架以及滑動架，車架上縱向升降的安裝有升降架，升降架上相對的安裝有兩個夾持架，兩個夾持架在相對的一側分別滑動安裝有滑動架，兩個滑動架相對的一側分別設置有對接滑槽。通過夾持架滑動安裝滑動架，滑動架的對接滑槽與開關手車下端的兩側對接，當開關手車進入到滑動架內后，將開關手車后拉取出，之后升降架下降，使開關手車更靠近地面，開關手車低重心的被轉運，從而消除轉運過程中傾倒的風險。

技術研發人員：周代紅,韓越,徐云龍,鄭寧輝,王鑫,李叔麟
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240806
技術公布日：2025/4/28
