本技術涉及裝載機傳動驅動系統領域，具體為一種裝載機高效電驅橋傳動系統。

背景技術：

1、裝載機的驅動系統目前包括了傳統內燃機驅動，以及目前逐漸普及的純電驅動系統。純電驅動系統相比傳統燃油驅動系統而言在環保、?經濟、?安全、?高效等方面均展現出顯著優勢，?是推動綠色礦山和綠色發展理念的重要裝備。但純電驅動系統續航里程有限，并且在低速大扭矩工況下的效率難以達到高效。因此對于裝載機純電驅動系統而言，需要對電驅橋進行合理設計，使其能夠適應裝載機的低速大扭矩工況以及高功率輸出，并且盡可能兼顧經濟性。

2、通過檢索，現有技術中已有裝載機的電驅動系統技術文獻公開。例如公開號為“cn111098686a”名稱為“純電動裝載機的傳動系統及控制方法”的發明專利公布文件。公開了一種純電動裝載機的傳動系統及控制方法，前驅動橋通過前傳動軸連接前橋齒輪箱，前橋齒輪箱連接前橋電機；后驅動橋通過后傳動軸連接后橋齒輪箱，后橋齒輪箱連接后橋電機；前橋齒輪箱與后橋齒輪箱之間通過中間傳動軸連接；前橋齒輪箱連接前橋離合器操縱機構，后橋齒輪箱連接后橋離合器操縱機構，整機控制器控制連接前橋離合器操縱機構、后橋離合器操縱機構。該現有技術方案提供的裝載機電驅橋結構設計復雜，前后橋利用傳動軸連接，并配合離合器脫開機構實現前后橋的適時驅動，復雜的設計導致其動力傳遞的效率降低，并且可靠性不高。

3、例如公開號為“cn219172158u”名稱為“一種雙電機四驅系統及裝載機”的實用新型專利授權公告文件。提供了一種雙電機四驅系統及裝載機，通過設置第一電機以及第二電機，第一電機和第二電機均傳動連接前驅動橋和后驅動橋；其中，第一電機與前驅動橋、后驅動橋之間設置第一脫開裝置，和/或第二電機與前驅動橋、后驅動橋之間設置第二脫開裝置。該現有技術提供的技術方案和前述類似，同樣具有結構設計復雜，動力傳遞的效率降低，并且可靠性不高的問題。因此提出在本領域內提出一種相對經濟高效的裝載機電驅橋傳動系統具有重要的意義。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種裝載機高效電驅橋傳動系統，包括，

2、前橋驅動單元，所述前橋驅動單元包括傳動連接的前橋驅動電機、前橋輸入軸，前橋輸入軸通過前橋減速機構傳動連接前橋輸出半軸，前橋輸出半軸連接前輪組；

3、后橋驅動單元，所述后橋驅動單元包括傳動連接的后橋驅動電機、后橋輸入軸，后橋輸入軸通過后橋減速機構傳動連接后橋輸出半軸，后橋輸出半軸連接后輪組；所述后橋減速機構包括至多兩級后橋減速齒輪組，后橋減速機構還包括和后橋輸出半軸傳動連接的后橋減速輸出軸。

4、進一步地，所述后橋減速機構包括后橋輸入軸和后橋減速輸出軸之間的后橋一級減速齒輪組，以及后橋減速輸出軸和后橋輸出半軸之間的后橋二級減速齒輪組。

5、進一步地，所述后橋一級減速齒輪組包括相互嚙合的后橋輸入主動齒輪以及后橋一級從動齒輪；所述后橋二級減速齒輪組包括相互嚙合的后橋二級主動齒輪以及后橋二級輸出齒輪。

6、進一步地，所述后橋輸出半軸通過后橋輪間差速器連接后輪組。

7、進一步地，所述前橋減速機構包括至多三級前橋減速齒輪組，前橋減速機構還包括和后橋輸出半軸傳動連接的前橋減速輸出軸。

8、進一步地，所述前橋減速機構包括前橋輸入軸和前橋中間軸以及二者之間的前橋一級減速齒輪組，前橋中間軸和前橋減速輸出軸之間的前橋二級減速齒輪組，前橋減速輸出軸和前橋輸出半軸之間的前橋三級減速齒輪組。

9、進一步地，所述前橋一級減速齒輪組包括前橋輸入主動齒輪和前橋中間從動齒輪一；所述前橋二級減速齒輪組包括前橋中間從動齒輪二和前橋輸出軸從動齒輪一；所述前橋三級減速齒輪組包括前橋輸出軸從動齒輪二和前橋三級輸出齒輪。

10、進一步地，所述前橋輸出軸從動齒輪一空套并且連接換擋機構。

11、與現有技術相比，本申請的技術方案具備以下有益效果：

12、1、本實用新型提出的裝載機電驅橋，根據裝載機的工作工況，對裝載機的前、后橋做了針對性的動力匹配，更好地滿足電驅裝載機高效率、高性價比的要求。

13、2、結構設計簡潔，并無過多的動力傳遞中間件，有效簡化裝載機動力傳遞路徑，大幅提升裝載機傳動效率。

14、3、在滿足高性價比、高效率同時，兼顧了裝載機的作業工況，作業過程速度全覆蓋，電控策略邏輯簡單高效，實現性能可靠，成本可控。

15、4、適用范圍廣泛并且匹配靈活，前、后橋根據使用工況的差異，可以匹配不同的電機型號，使方案更具性價比。

16、5、采用前后橋分布驅動，使得前后橋可以獨立并靈活進行動力分配，換擋過程無動力中斷。

技術特征：

1.一種裝載機高效電驅橋傳動系統，其特征在于，包括，

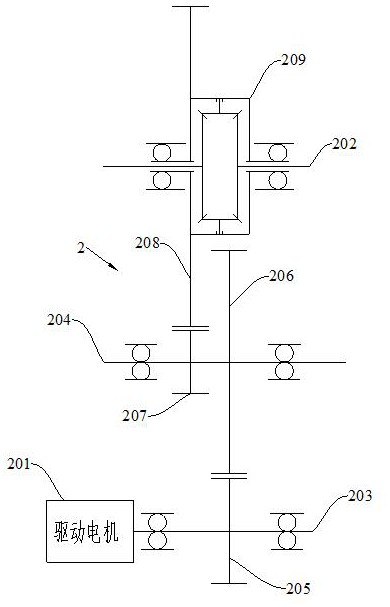

2.如權利要求1所述的裝載機高效電驅橋傳動系統，其特征在于，所述后橋減速機構包括后橋輸入軸（203）和后橋減速輸出軸（204）之間的后橋一級減速齒輪組，以及后橋減速輸出軸（204）和后橋輸出半軸（202）之間的后橋二級減速齒輪組。

3.如權利要求2所述的裝載機高效電驅橋傳動系統，其特征在于，所述后橋一級減速齒輪組包括相互嚙合的后橋輸入主動齒輪（205）以及后橋一級從動齒輪（206）；所述后橋二級減速齒輪組包括相互嚙合的后橋二級主動齒輪（207）以及后橋二級輸出齒輪（208）。

4.如權利要求3所述的裝載機高效電驅橋傳動系統，其特征在于，所述后橋輸出半軸（202）通過后橋輪間差速器連接后輪組。

5.如權利要求1所述的裝載機高效電驅橋傳動系統，其特征在于，所述前橋減速機構包括至多三級前橋減速齒輪組，前橋減速機構還包括和后橋輸出半軸（202）傳動連接的前橋減速輸出軸（104）。

6.如權利要求5所述的裝載機高效電驅橋傳動系統，其特征在于，所述前橋減速機構包括前橋輸入軸（103）和前橋中間軸（105）以及二者之間的前橋一級減速齒輪組，前橋中間軸（105）和前橋減速輸出軸（104）之間的前橋二級減速齒輪組，前橋減速輸出軸（104）和前橋輸出半軸（102）之間的前橋三級減速齒輪組。

7.如權利要求6所述的裝載機高效電驅橋傳動系統，其特征在于，所述前橋一級減速齒輪組包括前橋輸入主動齒輪（106）和前橋中間從動齒輪一（107）；所述前橋二級減速齒輪組包括前橋中間從動齒輪二（108）和前橋輸出軸從動齒輪一（109）；所述前橋三級減速齒輪組包括前橋輸出軸從動齒輪二（110）和前橋三級輸出齒輪（111）。

8.如權利要求7所述的裝載機高效電驅橋傳動系統，其特征在于，所述前橋輸出軸從動齒輪一（109）空套并且連接換擋機構。

技術總結
一種裝載機高效電驅橋傳動系統，包括，前橋驅動單元，所述前橋驅動單元包括傳動連接的前橋驅動電機、前橋輸入軸，前橋輸入軸通過前橋減速機構傳動連接前橋輸出半軸，前橋輸出半軸連接前輪組；后橋驅動單元，所述后橋驅動單元包括傳動連接的后橋驅動電機、后橋輸入軸，后橋輸入軸通過后橋減速機構傳動連接后橋輸出半軸，后橋輸出半軸連接后輪組；所述后橋減速機構包括至多兩級后橋減速齒輪組，后橋減速機構還包括和后橋輸出半軸傳動連接的后橋減速輸出軸。本技術提出的裝載機電驅橋，根據裝載機的工作工況，對裝載機的前、后橋做了針對性的動力匹配，更好地滿足電驅裝載機高效率、高性價比的要求。

技術研發人員：皮旭明,羅義成,易辛
受保護的技術使用者：株洲齒輪有限責任公司
技術研發日：20240806
技術公布日：2025/4/28
