本發明屬于輸送帶防撕裂裝置領域,特別涉及一種新型輸送帶防撕裂裝置。
背景技術:
1、輸送帶,又稱運輸帶,是用于皮帶輸送帶中起承載和運送物料作用的橡膠與纖維、金屬?gòu)?fù)合制品,或者是塑料和織物復合的制品,輸送帶廣泛應用于水泥、焦化、冶金、化工、鋼鐵和礦山等行業,但是現有技術在使用時,礦山的部分出料會混雜有鐵件等雜物,導致在出現長鐵件時,長鐵件會卡在落料管道和輸送帶之間,因?yàn)殚L(zhǎng)鐵件的硬度,會導致卡住后頂壓輸送帶而導致輸送帶的撕裂,傳統的輸送帶防撕裂檢測裝置多采用激光線照射檢測或漏料檢測等方式,但由于皮帶在脫離撕裂部分后會因?yàn)樽陨淼膹椥缘仍虺霈F(xiàn)相對閉合的情況,激光檢測和漏料檢測不一定能及時發現撕裂情況,特別在輸送帶上層采用弧形時,更不便于激光監測,導致監測精度差,從而導致皮帶撕裂長度長或完全撕裂等情況,激光檢測還容易因?yàn)檩斔蛶У撞縿澓鄣炔黄秸霈F(xiàn)誤報,落料也容易因?yàn)殡s物或灰塵等出現誤報等情況,且激光設備等的造價和維護成本高,較為不便。
技術實現思路
1、(一)要解決的技術問題
2、為了克服現有技術不足,現提出一種新型輸送帶防撕裂裝置,以解決現有技術在使用時,礦山的部分出料會混雜有鐵件等雜物,導致在出現長鐵件時,長鐵件會卡在落料管道和輸送帶之間,因?yàn)殚L(zhǎng)鐵件的硬度,會導致卡住后頂壓輸送帶而導致輸送帶的撕裂,傳統的輸送帶防撕裂檢測裝置多采用激光線照射檢測或漏料檢測等方式,但由于皮帶在脫離撕裂部分后會因?yàn)樽陨淼膹椥缘仍虺霈F(xiàn)相對閉合的情況,激光檢測和漏料檢測不一定能及時發現撕裂情況,特別在輸送帶上層采用弧形時,更不便于激光監測,導致監測精度差,從而導致皮帶撕裂長度長或完全撕裂等情況,激光檢測還容易因?yàn)檩斔蛶У撞縿澓鄣炔黄秸霈F(xiàn)誤報,落料也容易因?yàn)殡s物或灰塵等出現誤報等情況,且激光設備等的造價和維護成本高,較為不便。
3、(二)技術方案
4、本發明通過如下技術方案實現:本發明提出了一種新型輸送帶防撕裂裝置,其結構包括支撐座、檢測裝置、落料管道、輸送帶和輸送帶支撐架,所述支撐座上通過輸送帶支撐架裝配有輸送帶,所述落料管道位于輸送帶上方,所述檢測裝置頂部與落料管道連接,所述檢測裝置底部與支撐座固定連接輸送帶;
5、所述檢測裝置包括減振墊、防護門、護罩、檢測機體、警示器、檢測板、支撐桿和底板,所述底板底部通過減振墊裝配于支撐座頂部,所述底板頂部通過支撐桿固定有檢測板,所述檢測板用于承托輸送帶的上層帶體,所述底板頂部還固定有護罩,所述護罩用于檢測板的包覆防護,所述護罩沿著輸送帶輸送方向的兩側設有輸送帶通過的開口,所述護罩側端鉸接有防護門,所述防護門用于進入護罩內,所述護罩頂部與落料管道連接,所述檢測機體通過電線將檢測線路的兩極分別連接落料管道和檢測板,所述檢測機體還連接有警示器,所述警示器用于檢測線路連通時的報警,所述支撐桿和護罩均由絕緣材料制成,所述落料管道和檢測板均由導電材料制成。
6、進一步的,所述檢測裝置還包括無線輸送器,所述檢測機體連接有無線輸送器。
7、進一步的,所述檢測裝置還包括防觸電裝置,所述防觸電裝置包括接電頭、通電限位桿、彈簧、通電頭、連接塊和通電桿,所述連接塊與防護門固定連接,所述連接塊為絕緣材料制成,所述連接塊內固定有通電桿,所述通電桿上下兩端均貫穿連接塊,所述連接塊在防護門關閉時鑲嵌于底板或護罩內,所述接電頭設有兩個,兩個所述接電頭用于連接檢測機體的接電線和檢測機體的電源,兩個所述接電頭均設于底板或護罩內且位于通電桿的上下方,所述接電頭朝向通電桿側通過彈簧連接有通電頭,所述通電頭遠離接電頭側與通電桿相接,所述通電頭遠離通電桿側還固定有通電限位桿,所述通電限位桿遠離通電頭側鑲嵌于接電頭內,所述連接塊在防護門開啟時會脫離底板或護罩。
8、進一步的,所述通電桿貫穿連接塊的兩端為內凹弧形,所述通電頭與通電桿相接端為與通電桿契合的外凸弧形。
9、進一步的,所述接電頭、通電限位桿、彈簧、通電頭和通電桿均由導電材料制成。
10、進一步的,所述檢測機體的檢測線路連接的電壓為24v。
11、進一步的,所述檢測裝置還包括擋簾,所述擋簾用于落料管道落料于輸送帶上時的防護。
12、進一步的,所述擋簾由橡膠制成。
13、進一步的,所述減振墊由橡膠制成。
14、進一步的,所述所述防護門和底板均由絕緣材料制成。
15、進一步的,所述輸送帶的上層帶體和檢測板均為向下凹的弧形。
16、進一步的,所述檢測機體設于底板頂部并位于護罩范圍內。
17、(三)有益效果
18、上述技術方案中的一個技術方案具有如下優點或有益效果:
19、為解決現有技術在使用時,礦山的部分出料會混雜有鐵件等雜物,導致在出現長鐵件時,長鐵件會卡在落料管道和輸送帶之間,因?yàn)殚L(zhǎng)鐵件的硬度,會導致卡住后頂壓輸送帶而導致輸送帶的撕裂,傳統的輸送帶防撕裂檢測裝置多采用激光線照射檢測或漏料檢測等方式,但由于皮帶在脫離撕裂部分后會因?yàn)樽陨淼膹椥缘仍虺霈F(xiàn)相對閉合的情況,激光檢測和漏料檢測不一定能及時發現撕裂情況,特別在輸送帶上層采用弧形時,更不便于激光監測,導致監測精度差,從而導致皮帶撕裂長度長或完全撕裂等情況,激光檢測還容易因?yàn)檩斔蛶У撞縿澓鄣炔黄秸霈F(xiàn)誤報,落料也容易因?yàn)殡s物或灰塵等出現誤報等情況,且激光設備等的造價和維護成本高,較為不便,通過設有導電材料制成的檢測板和落料管道,檢測板設于輸送帶上層下側且底部通過支撐桿、底板和減振墊裝配在支撐座上起緩沖減振作用,再通過檢測機體的檢測線路兩極分別連接檢測板和落料管道,當長鐵件卡在落料管道和輸送帶之間并撕裂輸送帶時,長鐵件會與檢測板和落料管道相接并形成回路,即使檢測機體的檢測線路形成通路,此時,檢測機體會控制輸送帶停止運行并通過設有的警示起發出警報,便于輸送帶撕裂后的精準檢測和及時停機,防止輸送帶撕裂過長或完全撕裂的情況,減少維護損失,同時,裝置的檢測板還設有護罩進行防護,防止觸電危險,且檢測機體的檢測電路采用24v電壓,減少裝置裝配使用的危險性,護罩設有的防護門在開啟時,會通過防觸電裝置的連接塊斷開檢測機體和電源,防止開啟防護門維護時的觸電危險。

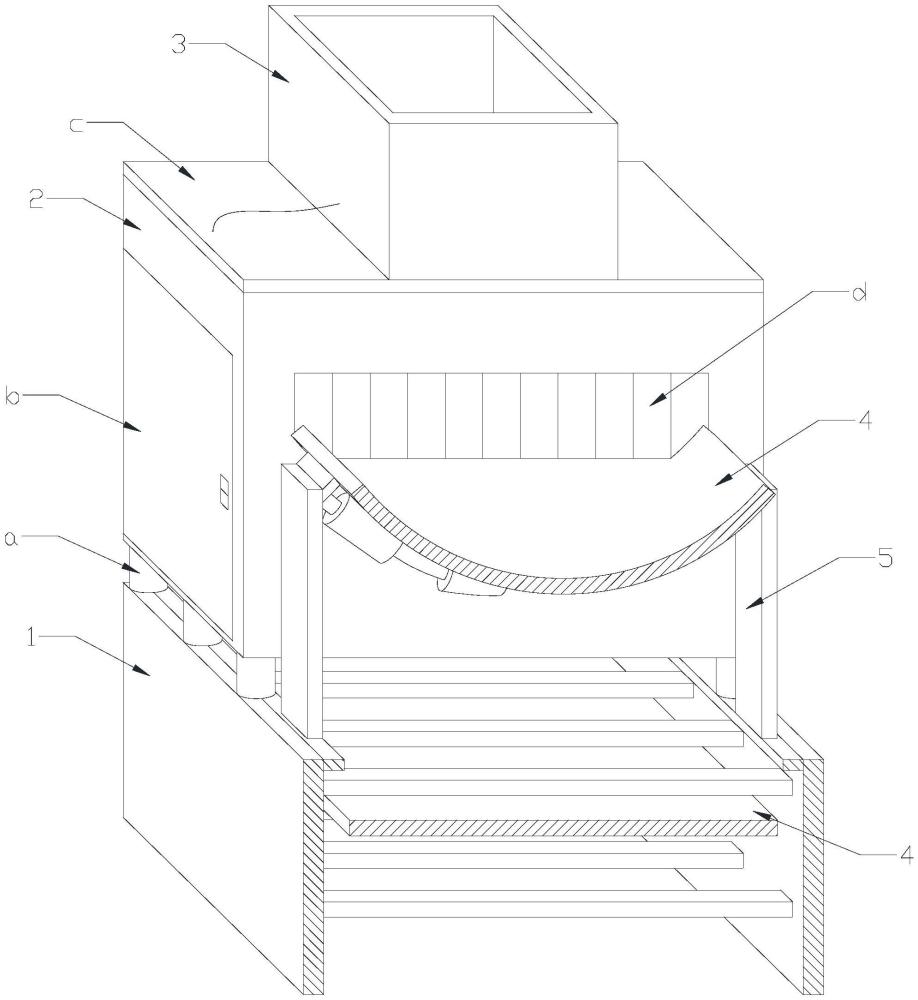

1.一種新型輸送帶防撕裂裝置,其結構包括支撐座(1)、檢測裝置(2)、落料管道(3)、輸送帶(4)和輸送帶支撐架(5),所述支撐座(1)上通過輸送帶支撐架(5)裝配有輸送帶(4),所述落料管道(3)位于輸送帶(4)上方,所述檢測裝置(2)頂部與落料管道(3)連接,所述檢測裝置(2)底部與支撐座(1)固定連接輸送帶(4);
2.根據權利要求1所述的一種新型輸送帶防撕裂裝置,其特征在于:所述檢測裝置(2)還包括無線輸送器,所述檢測機體連接有無線輸送器。
3.根據權利要求1所述的一種新型輸送帶防撕裂裝置,其特征在于:所述檢測裝置(2)還包括防觸電裝置,所述防觸電裝置包括接電頭(k1)、通電限位桿(k2)、彈簧(k3)、通電頭(k4)、連接塊(k5)和通電桿(k6),所述連接塊(k5)與防護門固定連接,所述連接塊(k5)為絕緣材料制成,所述連接塊(k5)內固定有通電桿(k6),所述通電桿(k6)上下兩端均貫穿連接塊(k5),所述連接塊(k5)在防護門關閉時鑲嵌于底板或護罩內,所述接電頭(k1)設有兩個,兩個所述接電頭(k1)用于連接檢測機體的接電線和檢測機體的電源,兩個所述接電頭(k1)均設于底板或護罩內且位于通電桿(k6)的上下方,所述接電頭(k1)朝向通電桿(k6)側通過彈簧(k3)連接有通電頭(k4),所述通電頭(k4)遠離接電頭(k1)側與通電桿(k6)相接,所述通電頭(k4)遠離通電桿(k6)側還固定有通電限位桿(k2),所述通電限位桿(k2)遠離通電頭(k4)側鑲嵌于接電頭(k1)內,所述連接塊(k5)在防護門開啟時會脫離底板或護罩。
4.根據權利要求3所述的一種新型輸送帶防撕裂裝置,其特征在于:所述通電桿(k6)貫穿連接塊(k5)的兩端為內凹弧形,所述通電頭(k4)與通電桿(k6)相接端為與通電桿(k6)契合的外凸弧形,所述接電頭(k1)、通電限位桿(k2)、彈簧(k3)、通電頭(k4)和通電桿(k6)均由導電材料制成。
5.根據權利要求1或3所述的一種新型輸送帶防撕裂裝置,其特征在于:所述檢測機體的檢測線路連接的電壓為24v。
6.根據權利要求1或3所述的一種新型輸送帶防撕裂裝置,其特征在于:所述檢測裝置(2)還包括擋簾,所述擋簾用于落料管道(3)落料于輸送帶(4)上時的防護。
7.根據權利要求6所述的一種新型輸送帶防撕裂裝置,其特征在于:所述擋簾由橡膠制成。
8.根據權利要求1所述的一種新型輸送帶防撕裂裝置,其特征在于:所述減振墊由橡膠制成。
9.根據權利要求1或3或7所述的一種新型輸送帶防撕裂裝置,其特征在于:所述所述防護門、支撐桿和底板均由絕緣材料制成。
10.根據權利要求1所述的一種新型輸送帶防撕裂裝置,其特征在于:所述輸送帶(4)的上層帶體和檢測板均為向下凹的弧形。
