本發明涉及卷揚裝置，尤其涉及一種用于浮空器系索收放的雙驅動卷揚裝置。

背景技術：

1、浮空器是指比空氣輕、依靠大氣浮力升空的飛行器。在地面進行收放或系留操作時，通常使用系索和卷揚機提供地面約束，以便進行升降和轉移操作。

2、現有技術中，浮空器的絞盤通常設置單組驅動機構，該驅動機構對電控系統要求較高，若卷揚機在工作過程中出現斷電或電機故障等情況，將導致浮空器發放不能順利完成，可靠性差。

技術實現思路

1、本發明提供一種用于浮空器系索收放的雙驅動卷揚裝置，用以解決現有技術浮空器的絞盤通常設置單組驅動機構，使得卷揚機可靠性差的缺陷。

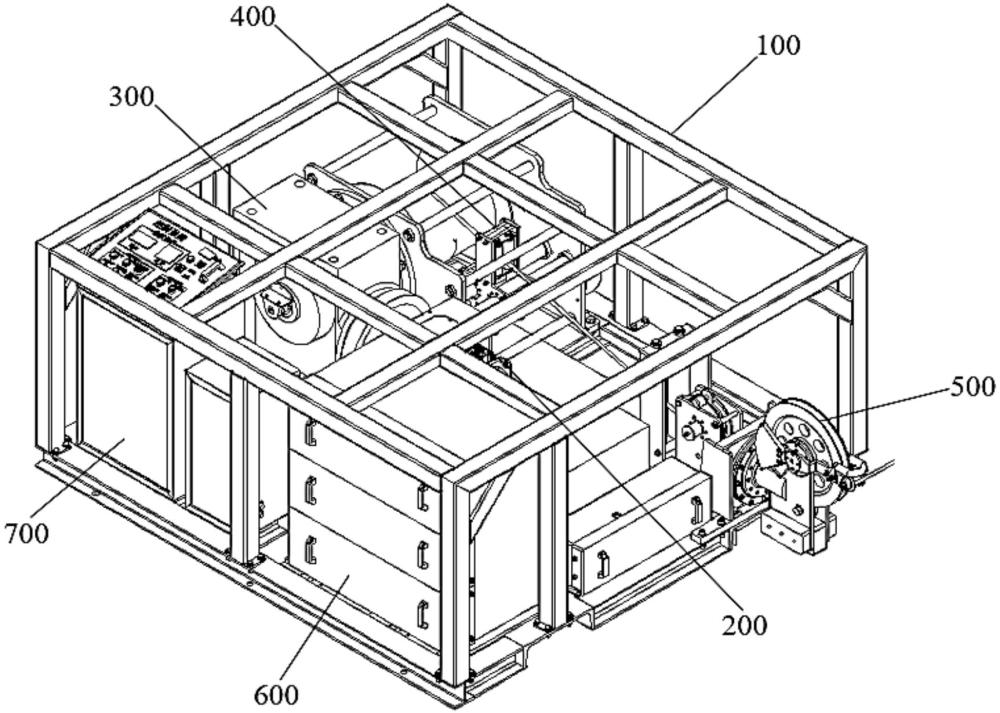

2、本發明提供一種用于浮空器系索收放的雙驅動卷揚裝置，包括：機架、驅動模塊和卷揚模塊，所述驅動模塊和所述卷揚模塊均設于所述機架。

3、所述驅動模塊包括殼體、第一驅動電機、第二驅動電機、第一離合器、第二離合器、第一轉軸和第二轉軸，所述第一驅動電機的輸出軸、所述第一離合器和所述第一轉軸依次連接，所述第二驅動電機的輸出軸、所述第二離合器和所述第二轉軸依次連接，所述第一轉軸和所述第二轉軸均與所述殼體轉動連接，所述第一轉軸與所述第二轉軸傳動連接，以通過所述第二驅動電機驅動所述第一轉軸轉動，所述第一轉軸與所述卷揚模塊傳動連接。

4、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，所述第一轉軸上設有第一齒輪，所述第二轉軸上設有第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

5、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，所述第一離合器為常閉式離合器，所述第二離合器為常開式離合器。

6、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，所述卷揚模塊包括第一安裝座、卷筒組件和排索組件。

7、所述卷筒組件包括卷筒，所述卷筒可轉動地設于所述第一安裝座，所述排索組件包括雙向絲杠、滑座和排索輪，所述雙向絲杠與所述卷筒相互平行且間隔設置，所述雙向絲杠可轉動地設于所述第一安裝座，所述雙向絲杠與所述卷筒傳動連接，以通過所述卷筒帶動所述雙向絲杠旋轉，所述滑座設于所述雙向絲杠且能夠沿所述雙向絲杠的長度方向往復移動，所述排索輪可轉動地設于所述滑座。

8、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，所述卷揚模塊還包括蝸輪蝸桿減速機，所述第一轉軸與所述蝸輪蝸桿減速機的輸入端傳動連接，所述蝸輪蝸桿減速機的輸出端與所述卷筒傳動連接。

9、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，還包括張力長度測量模塊，所述張力長度測量模塊包括第二安裝座、軸銷式稱重傳感器、張力測量輪、計長輪和計長編碼器，所述第二安裝座設于所述機架，所述軸銷式稱重傳感器可轉動地設于所述第二安裝座，所述張力測量輪套設于所述軸銷式稱重傳感器，所述計長輪可轉動地設于所述第二安裝座，所述計長輪的外緣與所述張力測量輪的外緣嚙合。

10、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，所述第二安裝座上設有搖臂，所述計長輪可轉動地設于所述搖臂，所述搖臂與所述第二安裝座之間設有拉簧，以將所述計長輪壓緊于所述張力測量輪。

11、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，還包括系索導向模塊，所述系索導向模塊包括第三安裝座、導向輪和上導輪，所述第三安裝座可轉動地設于所述機架，所述導向輪和所述上導輪均可轉動地設于所述第三安裝座，所述導向輪和所述上導輪之間形成有用于系索通過的空間。

12、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，還包括供電模塊，所述供電模塊包括第一供電箱和第二供電箱，所述第一供電箱與所述第一驅動電機電連接，所述第二供電箱與所述第二驅動電機電連接。

13、根據本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，還包括電控模塊，所述電控模塊設于所述機架。

14、本發明提供的用于浮空器系索收放的雙驅動卷揚裝置，通過設置驅動模塊，當驅動模塊中第一驅動電機和第二驅動電機均未發生故障或第二驅動電機發生故障時，能夠利用第一驅動電機經第一離合器驅動第一轉軸旋轉并帶動卷揚模塊旋轉，實現系纜收放，當?shù)谝或?qū)動電機發生故障時，可以利用第二驅動電機經第二離合器驅動第二轉軸旋轉，由于第二轉軸與第一轉軸傳動連接，第二轉軸旋轉能夠帶動第一轉軸旋轉，從而進一步帶動卷揚模塊旋轉，以便卷揚模塊能夠正常地收放系纜，確保浮空器的發放順利完成，提高了浮空器發放的可靠性。

15、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，包括：機架、驅動模塊和卷揚模塊，所述驅動模塊和所述卷揚模塊均設于所述機架；

2.根據權利要求1所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，所述第一轉軸上設有第一齒輪，所述第二轉軸上設有第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

3.根據權利要求1所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，所述第一離合器為常閉式離合器，所述第二離合器為常開式離合器。

4.根據權利要求1所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，所述卷揚模塊包括第一安裝座、卷筒組件和排索組件；

5.根據權利要求4所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，所述卷揚模塊還包括蝸輪蝸桿減速機，所述第一轉軸與所述蝸輪蝸桿減速機的輸入端傳動連接，所述蝸輪蝸桿減速機的輸出端與所述卷筒傳動連接。

6.根據權利要求1所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，還包括張力長度測量模塊，所述張力長度測量模塊包括第二安裝座、軸銷式稱重傳感器、張力測量輪、計長輪和計長編碼器，所述第二安裝座設于所述機架，所述軸銷式稱重傳感器可轉動地設于所述第二安裝座，所述張力測量輪套設于所述軸銷式稱重傳感器，所述計長輪可轉動地設于所述第二安裝座，所述計長輪的外緣與所述張力測量輪的外緣嚙合。

7.根據權利要求6所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，所述第二安裝座上設有搖臂，所述計長輪可轉動地設于所述搖臂，所述搖臂與所述第二安裝座之間設有拉簧，以將所述計長輪壓緊于所述張力測量輪。

8.根據權利要求1至7任一項所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，還包括系索導向模塊，所述系索導向模塊包括第三安裝座、導向輪和上導輪，所述第三安裝座可轉動地設于所述機架，所述導向輪和所述上導輪均可轉動地設于所述第三安裝座，所述導向輪和所述上導輪之間形成有用于系索通過的空間。

9.根據權利要求1至7任一項所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，還包括供電模塊，所述供電模塊包括第一供電箱和第二供電箱，所述第一供電箱與所述第一驅動電機電連接，所述第二供電箱與所述第二驅動電機電連接。

10.根據權利要求1至7任一項所述的用于浮空器系索收放的雙驅動卷揚裝置，其特征在于，還包括電控模塊，所述電控模塊設于所述機架。

技術總結
本發明涉及卷揚裝置技術領域，涉及一種用于浮空器系索收放的雙驅動卷揚裝置，包括：機架、驅動模塊和卷揚模塊，驅動模塊和卷揚模塊均設于機架；驅動模塊包括殼體、第一驅動電機、第二驅動電機、第一離合器、第二離合器、第一轉軸和第二轉軸，第一驅動電機的輸出軸、第一離合器和第一轉軸依次連接，第二驅動電機的輸出軸、第二離合器和第二轉軸依次連接，第一轉軸和第二轉軸均與殼體轉動連接，第一轉軸與第二轉軸傳動連接，以通過第二驅動電機驅動第一轉軸轉動，第一轉軸與卷揚模塊傳動連接。本發明提供一種用于浮空器系索收放的雙驅動卷揚裝置，用以解決現有技術浮空器的絞盤通常設置單組驅動機構，使得卷揚機可靠性差的缺陷。

技術研發人員：陳臣,張冬輝,陳振海,王梓皓,姜毅,杜千仟
受保護的技術使用者：中國科學院空天信息創新研究院
技術研發日：
技術公布日：2025/4/24
