本發明涉及噴霧抑塵，特別涉及一種便于安裝的模塊化噴霧抑塵系統。

背景技術：

1、在散裝物料如煤炭的裝卸與輸送過程中，粉塵污染是長期困擾工業生產的核心問題，粉塵會污染周圍環境，影響作業人員呼吸健康甚至引發爆炸事故，因此需要進行抑塵輸送。現有通常將散裝機作為物料抑塵輸送的關鍵設備，通過散裝機內部可伸縮的出料管以及伸縮罩配合將物料從高位輸送至儲料倉，并通過側向吸塵的方式進行除塵。

2、其中，散裝機上的出料管之間通過多個擋板進行連接，擋板與出料管焊接連接，以此實現出料管的限位防脫離，當出料管因磨損需要更換時，需要先切割擋板才能進行對應的出料管的更換，且切割的同時會破壞相鄰的出料管，而在更換新的出料管后，又需要進行多個擋板的焊接操作，整體流程繁瑣。此外，散裝機上的伸縮罩多采用一體式波紋管結構，當伸縮罩其中一部分因磨損等原因損壞時，需要更換整個伸縮罩，從而增加了維護和輸送成本。

3、因此，解決散裝機現有設計中焊接擋板限位的出料管和一體式波紋管伸縮罩結構導致部件更換困難，維護流程繁瑣且成本較高的問題，是本領域技術人員所需要解決的技術問題。

技術實現思路

1、鑒于上述問題，本發明實施例提供一種便于安裝的模塊化噴霧抑塵系統，以解決上述提到的技術問題。

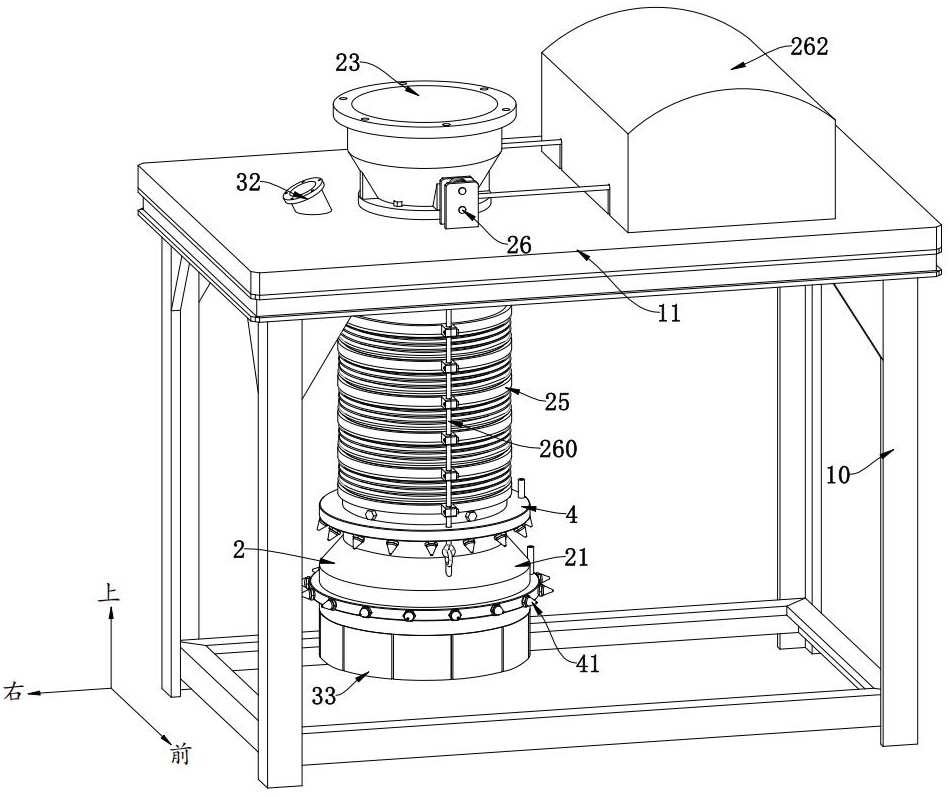

2、為了實現上述目的，本發明實施例提供如下技術方案：一種便于安裝的模塊化噴霧抑塵系統，包括設備架及其上安裝的底板，以及輸料機構和限位軸。

3、輸料機構包括多個從下往上逐一套接且設置在底板下端的出料管，最下方的出料管下端設置有散裝頭；相鄰兩個出料管之間周向設置有多個傾斜的支撐桿，支撐桿下端與對應出料管活動連接、上端鉸接有限位塊；兩個出料管上下套設后，轉動下方出料管使其對限位塊進行上下限位；限位軸設置于首尾兩端的出料管之間，并通過貫穿插接出料管的方式防止套接后的出料管轉動。

4、所述底板上設置有用于牽拉散裝頭升降的鋼絲繩，散裝頭下移時，除最上方出料管以外的所有出料管均豎直下移使得輸料通道延長，同時支撐桿的傾斜角度增大并對上方出料管進行支撐。

5、所述底板下端與散裝頭之間設置有若干伸縮罩，相鄰兩個伸縮罩通過連接環與對應出料管可拆卸連接，伸縮罩隨出料管移動進行伸縮；所述底板上設置有與輸料通道連通的吸塵管，散裝頭上設置有用于噴淋抑塵的噴霧頭。

6、作為優選方案，所述出料管上設置有用于支撐和限制支撐桿活動的連接件，連接件包括支撐環，除最下方出料管以外的所有出料管外壁的上下兩端均固定安裝有支撐環，同一出料管上的兩個支撐環之間沿固定安裝有周向均勻分布的導向軸，導向軸上沿其軸向滑動安裝有滑塊，支撐桿下端與滑塊鉸接，出料管上設置有用于限制支撐桿上端移動的限位件。

7、作為優選方案，所述輸料機構還包括開設于底板上且與出料管同軸的通孔，底板的上下兩端分別固定安裝有與通孔同軸的料斗和連接管，連接管下端與最上方的出料管可拆卸連接，散裝頭與最下方的出料管可拆卸連接。

8、作為優選方案，所述底板上設置有用于引導鋼絲繩移動的導引件，導引件包括導向輪，所述底板上端且位于料斗的前后兩側均通過支撐板轉動安裝有兩個上下分布的導向輪，底板上端且位于料斗左側設置有用于對鋼絲繩進行收放的設備箱，鋼絲繩數目為二且分別固定在散裝頭的前后兩端，鋼絲繩上端活動貫穿底板后從對應的兩個導向輪之間穿過，最終與設備箱連接。

9、作為優選方案，所述出料管呈上端直徑大于下端直徑的圓臺形結構，出料管上端設置有法蘭，最下方法蘭的上端和最上方法蘭的下端安裝有多個周向分布的限位軸，且該兩個法蘭上的限位軸交錯分布，限位軸一端滑動貫穿除了自身連接安裝的法蘭之外的所有法蘭。

10、作為優選方案，除最上方法蘭之外的所有法蘭的外圈均通過支柱同軸固定安裝有固定環，連接環由兩個半圓環通過耳座和螺栓拼裝而成，鋼絲繩活動貫穿連接環上同側的耳座之間活動貫穿，連接環的內環壁沿其周向均勻固定安裝有定位柱，定位柱依次滑動貫穿伸縮罩和固定環。

11、作為優選方案，所述散裝頭上設置有與噴霧頭連通進行噴淋抑塵的噴淋件，噴淋件包括從上往下同軸固定在散裝頭外壁的兩個儲液殼，下方的儲液殼外環壁沿其周向均勻連通有噴霧頭，且下方的噴霧頭的軸線沿儲液殼徑向延伸，上方儲液殼下端也沿其周向均勻傾斜連通有噴霧頭，且上方的噴霧頭傾斜向下設置，上方的噴霧頭與下方的噴霧頭錯位分布。

12、作為優選方案，所述底板下端固定安裝有位于連接管外圈的固定管，吸塵管固定貫穿底板后與固定管連通，最上方的伸縮罩同軸且可拆卸安裝在固定管下端，最下方的伸縮罩與散裝頭可拆卸連接，散裝頭下端沿其周向均勻安裝有多個擋塵板。

13、作為優選方案，所述限位件包括卡槽，所述卡槽開設于出料管上端且與導向軸一一對應，限位塊滑動安裝在對應的卡槽內。

14、作為優選方案，所述卡槽貫穿出料管的內環壁，且卡槽水平截面呈l形結構，卡槽的豎直段上端貫穿出料管上端。

15、本發明實施例中的上述一個或多個技術方案，至少具有如下技術效果之一：一、本發明設置的若干出料管之間可通過限位塊、支撐桿進行連接組裝，通過限位軸限制出料管的位置，實現出料管的快速裝配，形成穩定的輸料通道，進而提高出料管的裝配效率以及降低后續維護成本，同時通過多段獨立的伸縮罩對輸料通道進行外側防護，且單個伸縮罩進行拆裝更換，從而降低伸縮罩的維護成本。

16、二、本發明在出料管相互上下套接后，通過旋轉下方的出料管使限位塊得到上下移動限制，同時配合限位軸貫穿出料管的方式限制出料管的轉動，形成一個長度可變，無需整體拆卸更換的輸料通道；當需要拆卸更換相應出料管時，可在不損壞相鄰出料管的情況下進行拆卸，且出料管的拆裝操作簡單、快捷。

17、三、本發明通過連接環和定位柱的配合將相鄰兩個伸縮罩連接，進而形成由多個獨立段構成的外側可伸縮防護層，每個伸縮罩可單獨拆卸，當某伸縮罩破損時，僅需松開對應的連接環即可更換伸縮罩，無需整體更換，便于伸縮罩的拆卸更換安裝的同時還降低了維護成本。

18、四、本發明通過吸塵管吸附伸縮罩內的灰塵，并通過噴霧頭對外側可伸縮防護層外的灰塵進行實時噴淋抑制，在上吸、下噴淋相結合的除塵方式下，提高了散裝機工作時的抑塵效果。

19、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種便于安裝的模塊化噴霧抑塵系統，包括設備架及其上安裝的底板，其特征在于：還包括：

2.根據權利要求1所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述出料管上設置有用于支撐和限制支撐桿活動的連接件，連接件包括支撐環，除最下方出料管以外的所有出料管外壁的上下兩端均固定安裝有支撐環，同一出料管上的兩個支撐環之間沿固定安裝有周向均勻分布的導向軸，導向軸上沿其軸向滑動安裝有滑塊，支撐桿下端與滑塊鉸接。

3.根據權利要求1所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述輸料機構還包括開設于底板上且與出料管同軸的通孔，底板的上下兩端分別固定安裝有與通孔同軸的料斗和連接管，連接管下端與最上方的出料管可拆卸連接，散裝頭與最下方的出料管可拆卸連接。

4.根據權利要求3所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述底板上設置有用于引導鋼絲繩移動的導引件，導引件包括導向輪，所述底板上端且位于料斗的前后兩側均通過支撐板轉動安裝有兩個上下分布的導向輪，底板上端且位于料斗左側設置有用于對鋼絲繩進行收放的設備箱，鋼絲繩數目為二且分別固定在散裝頭的前后兩端，鋼絲繩上端活動貫穿底板后從對應的兩個導向輪之間穿過，最終與設備箱連接。

5.根據權利要求1所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述出料管呈上端直徑大于下端直徑的圓臺形結構，出料管上端設置有法蘭，最下方法蘭的上端和最上方法蘭的下端安裝有多個周向分布的限位軸，且該兩個法蘭上的限位軸交錯分布，限位軸一端滑動貫穿除了自身連接安裝的法蘭之外的所有法蘭。

6.根據權利要求5所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：除最上方法蘭之外的所有法蘭的外圈均通過支柱同軸固定安裝有固定環，連接環由兩個半圓環通過耳座和螺栓拼裝而成，鋼絲繩從連接環上同側的耳座之間活動貫穿，連接環的內環壁沿其周向均勻固定安裝有定位柱，定位柱依次滑動貫穿伸縮罩和固定環。

7.根據權利要求1所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述散裝頭上設置有與噴霧頭連通進行噴淋抑塵的噴淋件，噴淋件包括從上往下同軸固定在散裝頭外壁的兩個儲液殼，下方的儲液殼外環壁沿其周向均勻連通有噴霧頭，且下方的噴霧頭的軸線沿儲液殼徑向延伸，上方儲液殼下端也沿其周向均勻傾斜連通有噴霧頭，且上方的噴霧頭傾斜向下設置，上方的噴霧頭與下方的噴霧頭錯位分布。

8.根據權利要求3所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述底板下端固定安裝有位于連接管外圈的固定管，吸塵管固定貫穿底板后與固定管連通，最上方的伸縮罩同軸且可拆卸安裝在固定管下端，最下方的伸縮罩與散裝頭可拆卸連接，散裝頭下端沿其周向均勻安裝有多個擋塵板。

9.根據權利要求2所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述出料管上設置有用于限制支撐桿上端移動的限位件；限位件包括卡槽，所述卡槽開設于出料管上端且與導向軸一一對應，限位塊滑動安裝在對應的卡槽內。

10.根據權利要求9所述的一種便于安裝的模塊化噴霧抑塵系統，其特征在于：所述卡槽貫穿出料管的內環壁，且卡槽水平截面呈l形結構，卡槽的豎直段上端貫穿出料管上端。

技術總結
本發明涉及噴霧抑塵技術領域，特別涉及一種便于安裝的模塊化噴霧抑塵系統；包括設備架及其上安裝的底板，以及輸料機構和限位軸。輸料機構包括多個從下往上逐一套接且設置在底板下端的出料管，最下方的出料管下端設置有散裝頭，所述底板下端與散裝頭之間設置有若干伸縮罩。本發明設置的若干出料管之間可通過限位塊、支撐桿進行連接組裝，通過限位軸限制出料管的位置，實現出料管的快速裝配，形成穩定的輸料通道，進而提高出料管的裝配效率以及降低后續維護成本，同時通過多段獨立的伸縮管對輸料通道進行外側防護，且單個伸縮罩進行拆裝更換，從而降低伸縮罩的維護成本。

技術研發人員：安曉輝,徐云
受保護的技術使用者：黃山富銳斯環保科技有限公司
技術研發日：
技術公布日：2025/4/24
