本發明涉及物料包裝，尤其與一種濾渣裝袋裝置相關。

背景技術：

1、在食品加工行業中，尤其在火鍋底料等食品的加工過程中，會產生大量的濾渣，濾渣中通常包含油脂、香料殘?jiān)⒗苯菲さ榷喾N成分，這些組分均可用于肥料等產品的制作，所以有必要對濾渣進行回收利用，目前工廠中通常會先通過物料框?qū)V渣進行暫存，然后再將濾渣裝入包裝袋中。而在對濾渣進行裝袋時，需要先將包裝袋撐開，然后將濾渣鏟入包裝袋中，在此過程中，通常需要兩人進行操作，會消耗過多的人力，并且容易發生傾灑，效率不高；為了減少人力資源的浪費，目前也會將包裝袋套在一個不銹鋼框架中，但是在套設包裝袋以及將包裝袋取下的過程中容易將包裝袋劃破，進而導致濾渣發生傾灑，不利于裝袋作業的順暢進行，還會影響生產效率。

技術實現思路

1、針對上述相關現有技術的不足，本申請?zhí)峁┮环N濾渣裝袋裝置，能夠自動將濾渣裝入料袋中，提高效率的同時降低工人勞動強度，具有較強的實用性。

2、為了實現上述目的，本發明采用以下技術：

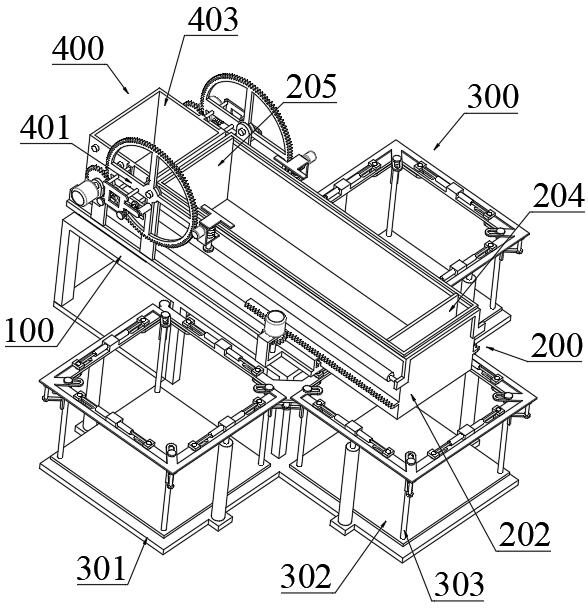

3、一種濾渣裝袋裝置，包括：支撐座、卸料機構、承載機構、上料機構。

4、支撐座一端設有缺口；卸料機構包括轉動安裝于支撐座上方的轉動座，轉動座上設有沿其長度方向移動設置且一端底部設有出料口的存料箱，存料箱中設有沿豎直方向移動設置的隔板，用于將出料口封閉，存料箱中設有沿其長度方向移動設置的推板，用于將濾渣從出料口推出；承載機構包括設于支撐座下方的承載架，承載架中設有三個呈品字形分布于支撐座周側，且自身振動設置的承載板，用于放置料袋，承載板上方設有多個沿對角線移動并沿豎直方向移動設置的撐桿，應用時，撐桿位于料袋中，且撐桿外側設有夾板，用于將料袋夾緊；上料機構包括兩個對稱設于轉動座長度方向兩側并繞自身軸線轉動的轉動盤，轉動盤之間設有沿豎直方向移動設置，并位于缺口中的支撐板，支撐板上放置有物料框，用于存放濾渣，當支撐板位于其行程最高點時，物料框連接于轉動盤，并繞其軸線轉動，將物料框中的濾渣倒至存料箱中。

5、進一步地，轉動座兩側沿其長度方向設有限位部，存料箱兩側滑動配合于限位部中，存料箱兩側沿其長度方向設有齒條，齒條與第一主動齒輪嚙合，第一主動齒輪安裝于第一傳動軸上，第一傳動軸轉動安裝于轉動座上，且一端連接于第一動力設備的輸出端，第一動力設備安裝于轉動座上。

6、進一步地，承載架上方設有安裝板，安裝板頂面設有三個呈品字形分布，且自身呈矩形的貫通部，撐桿位于貫通部中，且穿設于移動板中，移動板滑動配合于安裝板的底面，并沿貫通部的對角線移動設置，移動板底面設有凸軸，凸軸中心位于貫通部對角線的延長線上，且套設有兩個對稱布置的連桿，連桿上設有凸桿，安裝板上設有多個長條孔，長條孔兩兩一組，且均布于貫通部周側，凸桿穿設于長條孔中，并轉動連接于移動塊，位于貫通部同側的移動塊分別連接于雙向伸縮桿的兩個移動端，雙向伸縮桿安裝于安裝板上。

7、進一步地，安裝板上設有三個分別位于貫通部外側的升降板，升降板四角沿其對角線設有滑槽，撐桿上端滑動配合于滑槽中，升降板連接于豎直升降機構的移動端，豎直升降機構安裝于承載架上。

8、進一步地，夾板分別分布于貫通部四角，用于與撐桿外壁配合，夾板內側呈弧形，外側設有l(wèi)形桿，l形桿安裝于安裝板上。

9、進一步地，物料框兩側均設有多個凸條，凸條外側沿豎直方向設有限位槽，限位槽中設有第一支撐桿和第二支撐桿，第一支撐桿和第二支撐桿分別位于限位槽的兩端，且當物料框位于支撐板上時，第一支撐桿位于第二支撐桿上方，當物料框位于存料箱上時，第一支撐桿位于第二支撐桿下方，第一支撐桿和第二支撐桿均穿設于轉動盤中，第一支撐桿一端連接于連接板上，連接板連接于第一水平直線機構的移動端，第一水平直線機構垂直安裝于轉動盤上，第二支撐桿穿設于連接板中，且外側設有擋環，用于抵接到轉動盤，第二支撐桿上套設有第一彈簧，第一彈簧兩端分別抵接到擋環和連接板，且始終處于壓縮狀態，第二支撐桿端部設有擋圈，用于抵接到連接板外側。

10、進一步地，轉動盤轉動安裝于轉軸上，轉軸安裝于側板上，側板安裝于轉動座上，轉動盤周側設有齒圈，齒圈與第二主動齒輪嚙合，第二主動齒輪安裝于第二傳動軸上，第二傳動軸轉動安裝于側板上，且一端連接于第二動力設備的輸出端，第二動力設備安裝于側板上。

11、進一步地，存料箱長度方向兩側均設有支架，支架穿設有豎直布置的頂桿，頂桿上端設有頂板，物料框兩側設有多個凸塊，當物料框位于存料箱上時，凸塊與頂板的頂面接觸，頂桿上套設有第二彈簧，第二彈簧兩端分別抵接到頂板和支架，且始終處于壓縮狀態，頂桿下端設有擋板，用于抵接到支架底部，支架側面轉動安裝有第三傳動軸，第三傳動軸一端設有凸輪，凸輪與頂板底面接觸，第三傳動軸另一端連接第三動力設備的輸出端，第三動力設備安裝于支架上。

12、進一步地，存料箱兩側沿其長度方向設有滑動配合的推桿，推桿一端連接推板，另一端鏈接第二水平直線機構的移動端，第二水平直線機構安裝于存料箱上。

13、本發明有益效果在于：通過上料機構自動將物料框中暫存的濾渣翻轉傾倒至存料箱中，并利用存料箱以及推板的移動自動將濾渣轉移至料袋中，從而提高對濾渣的裝袋效率，并且全程自動化操作也能降低工人的勞動強度；通過振動的承載板對料袋進行支撐，能夠使料袋中的濾渣分布更加均勻，同時利用撐桿和夾板的配合將料袋夾緊，避免料袋發生滑落。

技術特征：

1.一種濾渣裝袋裝置，其特征在于，包括：

2.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述轉動座（201）兩側沿其長度方向設有限位部（206），所述存料箱（202）兩側滑動配合于所述限位部（206）中，所述存料箱（202）兩側沿其長度方向設有齒條（207），所述齒條（207）與第一主動齒輪（208）嚙合，所述第一主動齒輪（208）安裝于第一傳動軸（209）上，所述第一傳動軸（209）轉動安裝于所述轉動座（201）上，且一端連接于第一動力設備的輸出端，所述第一動力設備安裝于所述轉動座（201）上。

3.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述承載架（301）上方設有安裝板（305），所述安裝板（305）頂面設有三個呈品字形分布，且自身呈矩形的貫通部（306），所述撐桿（303）位于所述貫通部（306）中，且穿設于移動板（307）中，所述移動板（307）滑動配合于所述安裝板（305）的底面，并沿所述貫通部（306）的對角線移動設置，所述移動板（307）底面設有凸軸（308），所述凸軸（308）中心位于所述貫通部（306）對角線的延長線上，且套設有兩個對稱布置的連桿（309），所述連桿（309）上設有凸桿（310），所述安裝板（305）上設有多個長條孔（311），所述長條孔（311）兩兩一組，且均布于所述貫通部（306）周側，所述凸桿（310）穿設于所述長條孔（311）中，并轉動連接于移動塊（312），位于所述貫通部（306）同側的所述移動塊（312）分別連接于雙向伸縮桿（313）的兩個移動端，所述雙向伸縮桿（313）安裝于所述安裝板（305）上。

4.根據權利要求3所述的濾渣裝袋裝置，其特征在于，所述安裝板（305）上設有三個分別位于所述貫通部（306）外側的升降板（314），所述升降板（314）四角沿其對角線設有滑槽（315），所述撐桿（303）上端滑動配合于所述滑槽（315）中，所述升降板（314）連接于豎直升降機構的移動端，所述豎直升降機構安裝于所述承載架（301）上。

5.根據權利要求3所述的濾渣裝袋裝置，其特征在于，所述夾板（304）分別分布于所述貫通部（306）四角，用于與所述撐桿（303）外壁配合，所述夾板（304）內側呈弧形，外側設有l(wèi)形桿（316），所述l形桿（316）安裝于所述安裝板（305）上。

6.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述物料框（403）兩側均設有多個凸條（404），所述凸條（404）外側沿豎直方向設有限位槽（405），所述限位槽（405）中設有第一支撐桿（406）和第二支撐桿（407），所述第一支撐桿（406）和所述第二支撐桿（407）分別位于所述限位槽（405）的兩端，且當所述物料框（403）位于所述支撐板（402）上時，所述第一支撐桿（406）位于所述第二支撐桿（407）上方，當所述物料框（403）位于所述存料箱（202）上時，所述第一支撐桿（406）位于所述第二支撐桿（407）下方，第一支撐桿（406）和所述第二支撐桿（407）均穿設于所述轉動盤（401）中，所述第一支撐桿（406）一端連接于連接板（408）上，所述連接板（408）連接于水平直線機構的移動端，所述水平直線機構垂直安裝于所述轉動盤（401）上，所述第二支撐桿（407）穿設于所述連接板（408）中，且外側設有擋環（410），用于抵接到所述轉動盤（401），所述第二支撐桿（407）上套設有第一彈簧（409），所述第一彈簧（409）兩端分別抵接到所述擋環（410）和所述連接板（408），且始終處于壓縮狀態，所述第二支撐桿（407）端部設有擋圈（411），用于抵接到所述連接板（408）外側。

7.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述轉動盤（401）轉動安裝于轉軸（412）上，所述轉軸（412）安裝于側板（413）上，所述側板（413）安裝于所述轉動座（201）上，所述轉動盤（401）周側設有齒圈（414），所述齒圈（414）與第二主動齒輪（415）嚙合，所述第二主動齒輪（415）安裝于第二傳動軸（416）上，所述第二傳動軸（416）轉動安裝于所述側板（413）上，且一端連接于第二動力設備的輸出端，所述第二動力設備安裝于所述側板（413）上。

8.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述存料箱（202）長度方向兩側均設有支架（210），所述支架（210）穿設有豎直布置的頂桿（211），所述頂桿（211）上端設有頂板（212），所述物料框（403）兩側設有多個凸塊（417），當所述物料框（403）位于所述存料箱（202）上時，所述凸塊（417）與所述頂板（212）的頂面接觸，所述頂桿（211）上套設有第二彈簧（213），所述第二彈簧（213）兩端分別抵接到所述頂板（212）和所述支架（210），且始終處于壓縮狀態，所述頂桿（211）下端設有擋板（214），用于抵接到所述支架（210）底部，所述支架（210）側面轉動安裝有第三傳動軸（215），所述第三傳動軸（215）一端設有凸輪（216），所述凸輪（216）與所述頂板（212）底面接觸，所述第三傳動軸（215）另一端連接第三動力設備的輸出端，所述第三動力設備安裝于所述支架（210）上。

9.根據權利要求1所述的濾渣裝袋裝置，其特征在于，所述存料箱（202）兩側沿其長度方向設有滑動配合的推桿（217），所述推桿（217）一端連接所述推板（205），另一端鏈接第二水平直線機構的移動端，所述第二水平直線機構安裝于所述存料箱（202）上。

技術總結
一種濾渣裝袋裝置，涉及物料包裝領域，包括：支撐座，一端設有缺口；卸料機構，包括轉動設于支撐座上的轉動座，轉動座上設有沿其長度方向移動且一端設有出料口的存料箱，存料箱中設有豎向移動以封閉出料口的隔板，及沿其長度方向移動以推出濾渣的推板；承載機構，包括設于支撐座下方的承載架，承載架中設有三個呈品字形分布，且自身振動設置的承載板，用于放置料袋，承載板上方設有多個沿對角線及豎向移動的撐桿，用于撐開料袋；上料機構，包括兩個設于轉動座兩側并繞自身軸線轉動的轉動盤，轉動盤之間設有豎向移動，并位于缺口中的支撐板，支撐板上放置有存放濾渣的物料框。本裝置能自動將濾渣裝入料袋中，提高效率的同時降低工人勞動強度。

技術研發人員：張敏,楊治均,李興,鄧淞元,趙強,馬育云
受保護的技術使用者：成都圣恩生物科技股份有限公司
技術研發日：
技術公布日：2025/3/10
