本發明涉及面粉儲存，具體講是一種具有防蟲功能的面粉儲存裝置。

背景技術：

1、面粉主要為由小麥磨成的粉狀物，用面粉制成的食物品種繁多，花樣百出，風味迥異，是中國北方大部分地區的主食，面粉經常采用面粉罐作為儲存容器，將其與外界分隔開，以此方便保存和方便后續使用。

2、面粉是廚房中常備的食品材料，市場中面粉通常采用袋包裝出售，消費者取用部分面粉后通常仍舊以原包裝袋存放剩余面粉，由于原包裝袋難以密封，因此在存放過程中容易受潮或者受蟲害。

3、現有技術的面粉儲存裝置仍有以下缺點，面粉濕度即面粉本身的干濕度，越干越方便保存，越干的面粉保存的時間越長，環境即保存環境的濕度，面粉有很強的吸附性，現有存放面粉的裝置通風效果不佳，往往采用完全密封的方式進行儲存，易發潮，進而使得面粉生蟲，不利于面粉的儲存。

技術實現思路

1、為解決上述背景技術中提出的問題。本發明提供了一種具有防蟲功能的面粉儲存裝置，具有除濕機構，用來解決現有技術的面粉儲存裝置仍有以下缺點，面粉濕度即面粉本身的干濕度，越干越方便保存，越干的面粉保存的時間越長，環境即保存環境的濕度，面粉有很強的吸附性，現有存放面粉的裝置通風效果不佳，往往采用完全密封的方式進行儲存，易發潮，進而使得面粉生蟲，不利于面粉的儲存的問題。

2、本發明的技術方案是：一種具有防蟲功能的面粉儲存裝置，包括儲存箱，所述儲存箱的頂部焊接設置有箱蓋，所述儲存箱的內部設置有除濕機構和出料機構；

3、所述除濕機構包括安裝箱、過濾結構、抽氣風扇、豎管、橫管、濾網一、吸附棉、安裝筒和濾網二，所述豎管固定安裝在儲存箱的底壁內部，所述抽氣風扇固定安裝在儲存箱的底壁內部，所述抽氣風扇的輸出端與豎管連通，所述抽氣風扇的輸入端與安裝箱連通，所述過濾結構設置在安裝箱的內部，所述豎管和橫管的前后壁內部開有開孔，所述開孔的內部填充設置有濾網一，所述橫管的兩端分別與兩側豎管連通，所述安裝筒螺紋插接至箱蓋的內部，且與豎管的頂端連通，所述安裝筒的內部設置有吸附棉，所述安裝筒的頂壁內部設置有濾網二。

4、進一步的，所述儲存箱的底部設置有支撐腿，所述支撐腿的底端固定安裝有腳墊。

5、進一步的，所述箱蓋的內部設置有進料管，所述進料管的頂部螺紋插接有密封蓋。

6、進一步的，所述出料機構包括電機、轉軸、出料筒、吸料槽、輸送軸、螺旋輸送葉片、出料管和密封塞，所述電機固定安裝在儲存箱的底部，所述電機的輸出端與轉軸固定連接，所述轉軸的頂端與輸送軸固定連接，所述出料筒固定安裝在儲存箱的底部，所述螺旋輸送葉片固定套接在輸送軸的外部。

7、進一步的，所述吸料槽固定安裝在出料筒的底端側壁內部，所述出料管固定安裝在出料筒的頂端側壁內部，所述出料管的另一端填充設置有密封塞。

8、進一步的，所述儲存箱的內壁設置有防護內襯，所述過濾結構包括吸水海綿和過濾棉，所述安裝箱的上下壁內部開有通槽。

9、進一步的，所述橫管和豎管均設置有多組，且兩兩之間連通。

10、進一步的，所述吸料槽設置有多組，且以出料筒的豎直中心線為圓心呈圓周狀均勻陣列分布。

11、與現有技術相比，本發明的有益效果如下：

12、通過設有除濕機構，使用時，打開抽氣風扇的開關，從而使得外界空氣經過濾結構過濾后，使得干燥的空氣流通至豎管和橫管的內部，進而可對儲存箱的內部空氣進行除濕，可防止面粉發潮發霉，進而使得面粉的儲存效果更佳，提高面粉的干燥程度，同時通風也有利于面粉的儲存，延長儲存時間，面粉內的空氣經濾網二進行過濾后進入橫管和豎管內，采用豎管和橫管相配合使用，提高換氣的范圍，使得換氣和通風效果更佳。

技術特征：

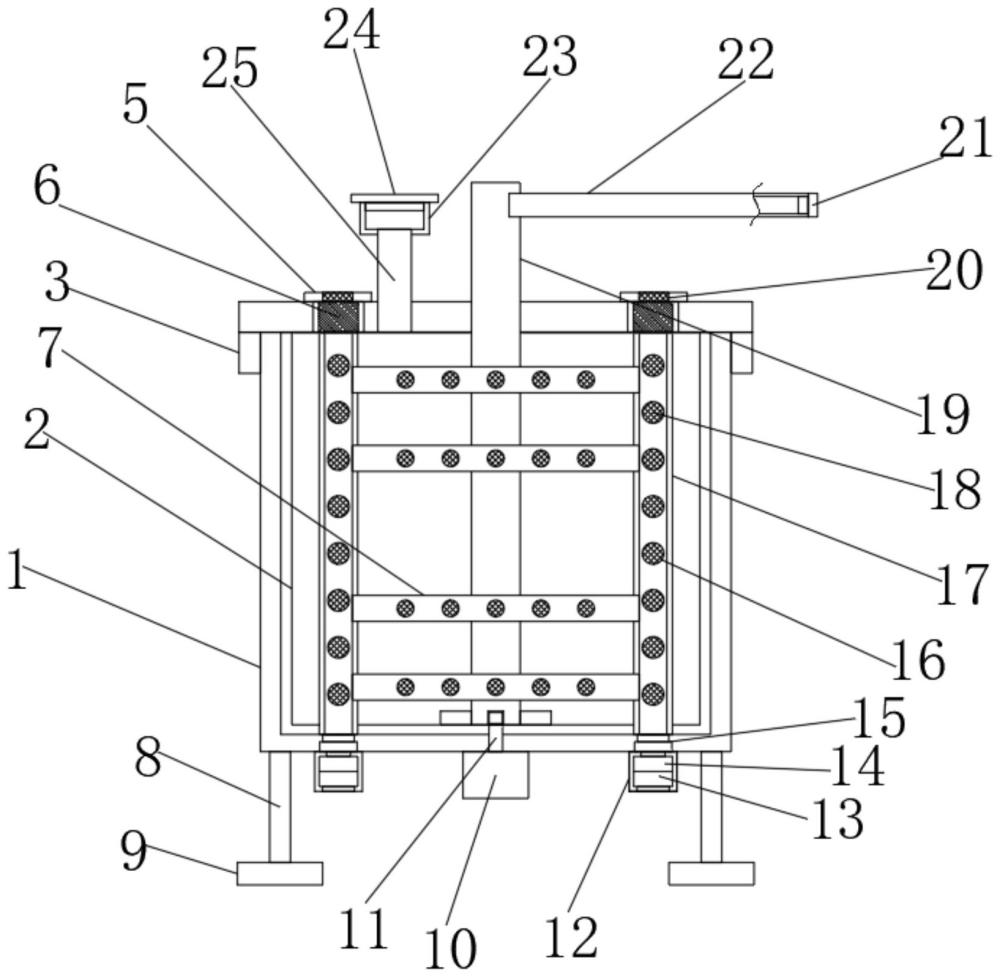

1.一種具有防蟲功能的面粉儲存裝置，包括儲存箱（1），其特征在于：所述儲存箱（1）的頂部焊接設置有箱蓋（3），所述儲存箱（1）的內部設置有除濕機構和出料機構；

2.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述儲存箱（1）的底部設置有支撐腿（8），所述支撐腿（8）的底端固定安裝有腳墊（9）。

3.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述箱蓋（3）的內部設置有進料管（25），所述進料管（25）的頂部螺紋插接有密封蓋（24）。

4.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述出料機構包括電機（10）、轉軸（11）、出料筒（19）、吸料槽、輸送軸（26）、螺旋輸送葉片（27）、出料管（22）和密封塞（21），所述電機（10）固定安裝在儲存箱（1）的底部，所述電機（10）的輸出端與轉軸（11）固定連接，所述轉軸（11）的頂端與輸送軸（26）固定連接，所述出料筒（19）固定安裝在儲存箱（1）的底部，所述螺旋輸送葉片（27）固定套接在輸送軸（26）的外部。

5.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述吸料槽固定安裝在出料筒（19）的底端側壁內部，所述出料管（22）固定安裝在出料筒（19）的頂端側壁內部，所述出料管（22）的另一端填充設置有密封塞（21）。

6.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述儲存箱（1）的內壁設置有防護內襯（2），所述過濾結構包括吸水海綿（14）和過濾棉（13），所述安裝箱（12）的上下壁內部開有通槽。

7.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述橫管（17）和豎管（7）均設置有多組，且兩兩之間連通。

8.如權利要求1所述的具有防蟲功能的面粉儲存裝置，其特征在于：所述吸料槽設置有多組，且以出料筒（19）的豎直中心線為圓心呈圓周狀均勻陣列分布。

技術總結
本發明的一種具有防蟲功能的面粉儲存裝置，屬于面粉儲存技術領域，包括儲存箱，所述儲存箱的頂部焊接設置有箱蓋，所述儲存箱的內部設置有除濕機構和出料機構。本發明的有益效果是通過設有除濕機構，使用時，打開抽氣風扇的開關，從而使得外界空氣經過濾結構過濾后，使得干燥的空氣流通至豎管和橫管的內部，進而可對儲存箱的內部空氣進行除濕，可防止面粉發潮發霉，進而使得面粉的儲存效果更佳，提高面粉的干燥程度，同時通風也有利于面粉的儲存，延長儲存時間，面粉內的空氣經濾網二進行過濾后進入橫管和豎管內，采用豎管和橫管相配合使用，提高換氣的范圍，使得換氣和通風效果更佳。

技術研發人員：陳祥
受保護的技術使用者：湖北荊麥福面業有限公司
技術研發日：
技術公布日：2025/4/28
