本發明涉及提取式焊條保溫桶，具體為一種自動提取式焊條保溫桶。

背景技術：

1、焊條保溫桶是在施工現場供焊工攜帶的可儲存少量焊條的一種保溫容器，使用方便，便于攜帶。焊條保溫桶能夠保持焊條的干燥，焊條在一些潮濕的地方會影響焊接質量，所以烘烤過后的焊條放在保溫桶里面隨用隨取能夠保證焊條干燥，避免影響焊接質量，故而在核電站建造和檢修中廣泛應用。

2、但是由于現場施工環境復雜且工期緊，現有的焊條保溫桶使用時，首先需要通過拉桿或者倒置保溫桶，此過程易導致保溫桶內的焊條藥皮脫落，其次需要工作人員重復開啟、關閉保溫桶蓋，不僅消耗了工作人員的焊接時間，還易造成保桶蓋磨損、密封不良，使空氣擴散至保溫桶內，造成保溫桶內部溫度、濕度不均勻，從而導致焊縫焊接質量存在不確定性。

3、故，有必要提供一種自動提取式焊條保溫桶，以解決上述問題。

技術實現思路

1、本發明的目的在于提供一種自動提取式焊條保溫桶，能夠實現單根焊條的自動提取，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本發明提供如下技術方案：一種自動提取式焊條保溫桶，包括保溫桶、設置于所述保溫桶內部的側推機構和設置于所述保溫桶底部提升機構，所述保溫桶用于存儲和保溫焊條，所述側推機構用于調節保溫桶內部空間，確保所述保溫桶內部焊條緊實，不會在外力的作用下晃動，所述提升機構用于自動提取單根焊條；

3、所述保溫桶包括桶底、固定于所述桶底頂部的桶身和設置所述桶身上的桶蓋，所述桶底頂部設置有提升孔，所述桶身內部設置有容納區和提升區，所述桶蓋上設置有出口，所述提升孔、提升區和出口位置對應；

4、所述提升機構包括固定于所述桶底頂部的底座、設置于所述提升孔內的提升座和與所述底座滑動連接的滑板，所述桶底內部固定連接有電機，所述電機采用錐齒輪傳動聯合絲桿傳動方式與提升座連接；

5、所述提升座頂部設置有壓力傳感器，能夠檢測提取焊條時所受的力，從而能夠根據所受的力判斷焊條提取時是否存在異常；

6、所述自動提取式焊條保溫桶還包括提升系統，所述提升系統包括程序設定模塊、采集模塊、時間模塊、調控模塊和報警模塊，所述程序設定模塊用于設定所述保溫桶內部溫度和單次焊條提升的間隔時間，所述程序設定模塊包括手動模式和自動模式，所述采集模塊用于采集所述保溫桶內部溫度和所述提升機構提取焊條時的壓力，所述時間模塊用于記錄單次焊條提升時的間隔時間，所述調控模塊用于自動提取焊條和調整單次焊條提升時的間隔時間，所述報警模塊用于提升異常時進行報警提示。

7、根據上述技術方案，所述提升座底部側部為平滑狀，所述提升座底部側部固定連接有齒條，所述底座內部設置有傳動槽，所述傳動槽內部設置有齒輪和雙向絲桿，所述雙向絲桿與所述底座軸承連接，所述齒輪與所述雙向絲桿固定連接，所述齒條與所述齒輪嚙合，所述提升座頂部側部固定連接有護擋；

8、雙向絲桿上螺紋連接有滑塊三，所述滑塊三與所述滑板鉸接，能夠在提升焊條的同時，控制滑板關閉，確保每次只提取單根焊條。

9、根據上述技術方案，所述側推機構包括若干固定板和側推板，所述固定板固定于所述桶身內壁，所述固定板另一端固定連接有兩組彈簧二，所述彈簧二另一端與所述側推板固定連接，所述側推板遠離所述彈簧二一側設置為弧形，所述側推板兩端滑動連接有伸縮板，所述桶身內部設置有若干滑槽，所述伸縮板側部固定連接有滑塊二，所述滑塊二設置于滑槽內與所述桶身滑動連接，側推機構能夠確保保溫桶內部的焊條緊實，避免焊條在外力的作用下晃動，導致藥皮脫落，降低焊接效果。

10、根據上述技術方案，所述桶身上鉸接有把手，能夠在便于移動保溫的同時，在使用保溫桶時提供支撐；

11、所述桶身側部固定連接有顯示器；

12、所述桶身內部設置有加熱絲，能夠對保溫桶內部進行加熱，提高保溫桶的保溫效果。

13、根據上述技術方案，所述桶蓋底部固定連接有溫感器，所述桶蓋頂部固定連接有太陽能板，能夠通過太陽能充電，延長保溫桶的保溫使用時間。

14、根據上述技術方案，所述桶蓋頂部設置有限位組件，所述限位組件包括限位塊和滑塊一，所述桶蓋頂部開設有凹槽，所述凹槽內部設置有彈簧一，所述彈簧一兩端分別與所述桶蓋和限位塊固定連接，所述限位塊與凹槽滑動連接，所述滑塊一與所述桶蓋頂部滑動連接，限位組件能夠在移動保溫桶時關閉出口，避免移動保溫桶時異常提取焊條，導致焊條浪費；

15、所述桶蓋側部鉸接有側蓋，所述桶蓋內部設置有回收倉，所述側蓋與所述回收倉位置對應，回收倉能夠回收使用后的焊條頭部，確保焊接環境清潔；

16、所述桶蓋上的出口內固定連接有兩組擋環，所述擋環中間設置有十字開口，能夠有效防止保溫桶使用時的熱量流失。

17、根據上述技術方案，所述桶底內部固定連接減震層，所述減震層內設置有蓄電池，所述蓄電池與所述顯示器、溫感器和提升機構電線連接，所述蓄電池與所述太陽能板電線連接，蓄電池能夠進行蓄電和提供電能，保證保溫桶能夠進行正常的保溫操作；

18、桶底頂部設置有若干按鈕，所述按鈕與所述溫感器和提升機構電線連接，按鈕能夠調整和控制焊條提取、保溫桶內部溫度參數和焊條提取的時間間隔。

19、根據上述技術方案，所述提升系統設置于顯示器內，所述程序設定模塊和采集模塊均與所述溫感器和壓力傳感器電連接，所述調控模塊與所述加熱絲和提升機構電連接。

20、與現有技術相比，本發明所達到的有益效果是：本發明，通過設置有側推機構和提升機構，能夠保持保溫桶內部的焊條緊實，不會在外力的作用下晃動，同時在提取焊條時，能夠通過提升機構中的滑板確保單次只提取單根焊條，還能夠在提取異常時，通過滑板與保溫桶內部緊實的焊條產生的摩擦調整焊條位置，進一步確保提升機構提取焊條時的穩定性。

技術特征：

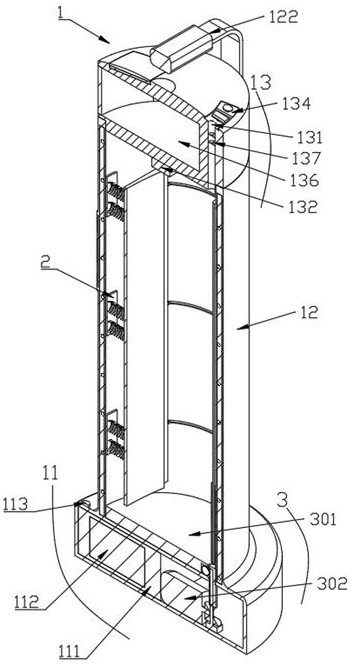

1.一種自動提取式焊條保溫桶，包括保溫桶（1）、設置于所述保溫桶（1）內部的側推機構（2）和設置于所述保溫桶（1）底部提升機構（3），其特征在于，所述保溫桶（1）用于存儲和保溫焊條，所述側推機構（2）用于調節保溫桶（1）內部空間，所述提升機構（3）用于自動提取單根焊條；

2.根據權利要求1所述的一種自動提取式焊條保溫桶，其特征在于，所述提升座（303）底部側部為平滑狀，所述提升座（303）底部側部固定連接有齒條（304），所述底座（301）內部設置有傳動槽（310），所述傳動槽（310）內部設置有齒輪（305）和雙向絲桿（306），所述雙向絲桿（306）與所述底座（301）軸承連接，所述齒輪（305）與所述雙向絲桿（306）固定連接，所述齒條（304）與所述齒輪（305）嚙合，所述提升座（303）頂部側部固定連接有護擋；

3.根據權利要求2所述的一種自動提取式焊條保溫桶，其特征在于，所述側推機構（2）包括若干固定板（21）和側推板（22），所述固定板（21）固定于所述桶身（12）內壁，所述固定板（21）另一端固定連接有兩組彈簧二（23），所述彈簧二（23）另一端與所述側推板（22）固定連接，所述側推板（22）遠離所述彈簧二（23）一側設置為弧形，所述側推板（22）兩端滑動連接有伸縮板（24），所述桶身（12）內部設置有若干滑槽，所述伸縮板（24）側部固定連接有滑塊二（25），所述滑塊二（25）設置于滑槽內與所述桶身（12）滑動連接。

4.根據權利要求3所述的一種自動提取式焊條保溫桶，其特征在于，所述桶身（12）上鉸接有把手（122）；

5.根據權利要求4所述的一種自動提取式焊條保溫桶，其特征在于，所述桶蓋（13）底部固定連接有溫感器（132），所述桶蓋（13）頂部固定連接有太陽能板（133）。

6.根據權利要求5所述的一種自動提取式焊條保溫桶，其特征在于，所述桶蓋（13）頂部設置有限位組件（134），所述限位組件（134）包括限位塊（1342）和滑塊一（1343），所述桶蓋（13）頂部開設有凹槽，所述凹槽內部設置有彈簧一（1341），所述彈簧一（1341）兩端分別與所述桶蓋（13）和限位塊（1342）固定連接，所述限位塊（1342）與凹槽滑動連接，所述滑塊一（1343）與所述桶蓋（13）頂部滑動連接；

7.根據權利要求6所述的一種自動提取式焊條保溫桶，其特征在于，所述桶底（11）內部固定連接減震層（111），所述減震層（111）內設置有蓄電池（112），所述蓄電池（112）與所述顯示器（123）、溫感器（132）和提升機構（3）電線連接，所述蓄電池（112）與所述太陽能板（133）電線連接；

8.根據權利要求7所述的一種自動提取式焊條保溫桶，其特征在于，所述提升系統設置于顯示器（123）內，所述程序設定模塊和采集模塊均與所述溫感器（132）和壓力傳感器（309）電連接，所述調控模塊與所述加熱絲（124）和提升機構（3）電連接。

9.根據權利要求8所述的一種自動提取式焊條保溫桶，其特征在于，所述自動提取式焊條保溫桶的使用方法：

10.根據權利要求9所述的一種自動提取式焊條保溫桶，其特征在于，所述步驟二的具體的工作方法為：

技術總結
本發明公開了一種自動提取式焊條保溫桶，應用于提取式焊條保溫桶技術領域，包括保溫桶、設置于所述保溫桶內部的側推機構和設置于所述保溫桶底部提升機構，所述保溫桶用于存儲和保溫焊條，所述側推機構用于調節保溫桶內部空間，確保所述保溫桶內部焊條緊實，所述提升機構用于自動提取單根焊條；所述保溫桶包括桶底、固定于所述桶底頂部的桶身和設置所述桶身上的桶蓋，所述桶底頂部設置有提升孔，所述桶身內部設置有容納區和提升區，所述桶蓋上設置有出口，所述提升孔、提升區和出口位置對應；所述提升機構包括固定于所述桶底頂部的底座、設置于所述提升孔內的提升座和與所述底座滑動連接的滑板，本發明，能夠實現單根焊條的自動提取。

技術研發人員：張海維,王廣業,孫君,溫帥,徐康,付可心,吳金堤,李波,劉江永,李勝南,唐葉,魏盼
受保護的技術使用者：連云港金辰實業有限公司
技術研發日：
技術公布日：2025/4/28
