本技術涉及土工管袋，尤其包括一種自動閉合、易拼接的攔沙導堤基底土工管袋。

背景技術：

1、在水利工程、海岸防護、河道整治等領域，土工管袋作為一種重要的建筑材料，廣泛應用于堤岸護坡、護岸、地基加固等工程中。土工管袋通過填充土體、砂石等物料，形成穩定的結構，能夠有效抵御水流沖刷、波浪侵蝕等自然力的影響。然而，隨著工程規模的擴大和施工效率要求的提高，傳統土工管袋的設計和施工方式逐漸暴露出一些問題。

2、導堤作為港口水工結構的關鍵前置構筑物，在港口建設領域扮演著至關重要的角色。導堤具備抵御波浪沖刷、抵御波浪侵蝕以及保障水體穩定的性能，因此，其在質量標準上相較于普通水工結構要求更為嚴格，必須實施土工管袋底部加固的地基處理措施。為了實現施工效率的提升和速度的加快，土工管袋材料的便捷性和穩定性顯得尤為關鍵。

3、在水利工程中，導堤的設計通常需綜合考慮水位、波浪、泥沙淤積等因素，以確保其長期穩定性。土工管袋是指裝入土、砂等填料后形成的袋狀物，土工管袋也是一種新的建筑材料，可廣泛用于江、河、湖、海的堤岸護坡、護岸等防護工程，以及用于房屋地基加固、路基加固、構筑擋墻與堤防工程等，經濟環保。

4、現有技術中的土工管袋存在以下不足：

5、1）封口效率低且易松動：傳統土工管袋依賴縫合封口，施工效率低，且縫合處易松動，導致物料泄漏，影響工程穩定性；現有金屬扣件雖強度高，但成本高昂且安裝復雜，難以滿足大規模施工的需求。

6、2）拼接繁瑣且效率低下：在大型工程中，土工管袋之間的拼接過于繁瑣，現有金屬扣件因尺寸適配性差，導致施工效率低下；傳統拼接方式依賴人工操作，難以適應快速施工的要求。

7、3）封口松動導致地基強度降低：采用傳統繩結系法易使土工管袋因封口松動而破壞，進而使地基強度和穩定性降低，對實際工程產生較大不利影響。

8、4）土工管袋易傾倒滑移：采用傳統平鋪法易使土工管袋發生傾倒滑移等不利失穩現象，對岸坡穩定產生嚴重不利影響。

9、5）適應性差：現有土工管袋的設計難以適應不同工程環境的需求，尤其是在復雜地形或惡劣氣候條件下，施工難度和成本顯著增加。

技術實現思路

1、本實用新型的目的是克服現有技術中的不足，提供一種自動閉合、易拼接的攔沙導堤基底土工管袋。

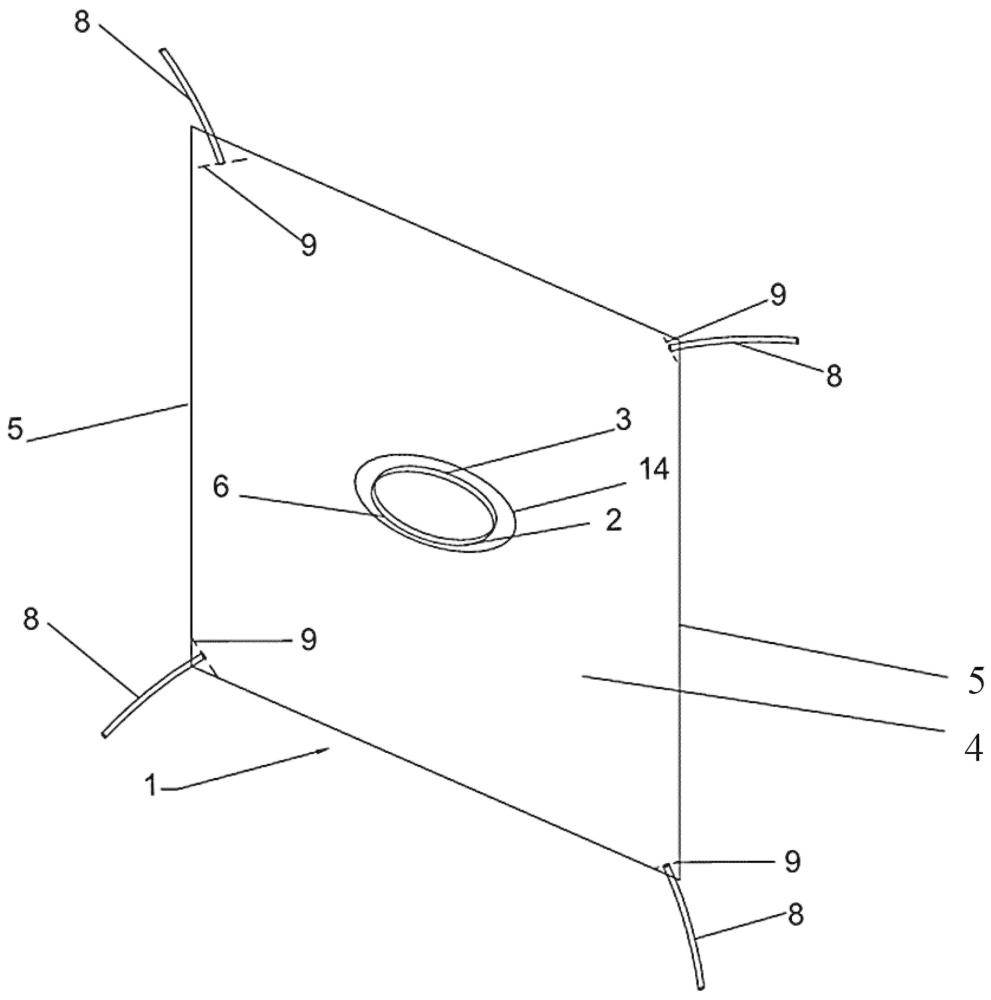

2、這種自動閉合、易拼接的攔沙導堤基底土工管袋，包括：袋體，所述袋體包括兩塊復合布，兩塊復合布四邊縫合，袋體一側的復合布中心開設有充填口，充填口呈縫狀；

3、充填口兩邊各設有一道彈簧片金屬條，彈簧片金屬條為記憶金屬，用于控制充填口閉合，彈簧片金屬條的端部設有彈片條插銷孔洞，兩個彈簧片金屬條端部的彈片條插銷孔洞交錯并穿設有彈片條插銷，形成合頁結構。

4、作為優選，彈簧片金屬條的初始狀態為長條形的平面。

5、作為優選，彈簧片金屬條端部開設有彈片條小孔，兩道彈簧片金屬條貼合的彈片條小孔內共同穿設有拉繩。

6、作為優選，兩道彈簧片金屬條同一端的兩條拉繩打結固定。

7、作為優選，復合布上圍繞充填口設有復合布加強環。

8、作為優選，袋體的四角分別設有拉繩，相鄰袋體通過拉繩連接。

9、作為優選，充填口兩邊分別設置有翻邊，翻邊和復合布之間形成通孔，彈簧片金屬條穿設在通孔內。

10、本實用新型的有益效果是：

11、1）本實用新型通過記憶金屬制成的彈簧片金屬條對充填口進行控制，通過其高彈性特性實現充填口快速閉合，實現了施工過程的自動化，提升了施工效率和安全性；解決了封口效率低且易松動的問題，同時，還在充填口兩端設置拉繩，通過拉繩和彈簧片金屬條的雙重固定，解決了封口松動和傾倒滑移的問題，且彈簧片金屬條和拉繩系統成本低、強度高，解決了材料成本高且施工復雜的問題。

12、2）本實用新型圍繞充填口設有復合布加強環，防止充填時開口變形，也有利于避免充填口端部應力集中導致袋體撕裂的問題，結合彈簧片金屬條和拉繩系統形成三重防護，確保物料無泄漏。

13、3）本實用新型通過拉繩系統實現土工管袋的快速拼接，底部拉繩與相鄰管袋頂部拉繩交叉綁扎，形成穩定的網狀固定系統，對每個土工管袋排列組合的節點都可以起到固定作用，提高了施工的便攜性與效率，解決了拼接繁瑣且效率低下的問題。

技術特征：

1.一種自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，包括：袋體，所述袋體包括兩塊復合布，兩塊復合布四邊縫合，袋體一側的復合布中心開設有充填口，充填口呈縫狀；

2.根據權利要求1所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，彈簧片金屬條的初始狀態為長條形的平面。

3.根據權利要求1所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，彈簧片金屬條端部開設有彈片條小孔，兩道彈簧片金屬條貼合的彈片條小孔內共同穿設有拉繩。

4.根據權利要求3所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，兩道彈簧片金屬條同一端的兩條拉繩打結固定。

5.根據權利要求1所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，復合布上圍繞充填口設有復合布加強環。

6.根據權利要求1所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，袋體的四角分別設有拉繩，相鄰袋體通過拉繩連接。

7.根據權利要求1所述的自動閉合、易拼接的攔沙導堤基底土工管袋，其特征在于，充填口兩邊分別設置有翻邊，翻邊和復合布之間形成通孔，彈簧片金屬條穿設在通孔內。

技術總結
本技術涉及一種自動閉合、易拼接的攔沙導堤基底土工管袋，包括：袋體，所述袋體包括兩塊復合布，兩塊復合布四邊縫合，袋體一側的復合布中心開設有充填口，充填口呈縫狀；充填口兩邊各設有一道彈簧片金屬條，彈簧片金屬條為記憶金屬，用于控制充填口閉合。本技術的有益效果是：通過記憶金屬制成的彈簧片金屬條對充填口進行控制，通過其高彈性特性實現充填口快速閉合，實現了施工過程的自動化，提升了施工效率和安全性；解決了封口效率低且易松動的問題，同時，還在充填口兩端設置拉繩，通過拉繩和彈簧片金屬條的雙重固定，解決了封口松動和傾倒滑移的問題。

技術研發人員：韓久春,王晨晨,王艷巧,王成,張玉明,史曉濤,邱征,張振華,劉廣,王靜峰,馮景偉
受保護的技術使用者：安徽建工交通航務集團有限公司
技術研發日：20250314
技術公布日：2025/4/28
