本發明涉及一種多模具換模臺車，屬于加工設備領域。

背景技術：

模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。 簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。

在外力作用下使坯料成為有特定形狀和尺寸的制件的工具。廣泛用于沖裁、模鍛、冷鐓、擠壓、粉末冶金件壓制、壓力鑄造，以及工程塑料、橡膠、陶瓷等制品的壓塑或注塑的成形加工中。模具具有特定的輪廓或內腔形狀，應用具有刃口的輪廓形狀可以使坯料按輪廓線形狀發生分離(沖裁)。應用內腔形狀可使坯料獲得相應的立體形狀。模具一般包括動模和定模(或凸模和凹模)兩個部分，二者可分可合。分開時取出制件，合攏時使坯料注入模具型腔成形。模具是精密工具，形狀復雜，承受坯料的脹力，對結構強度、剛度、表面硬度、表面粗糙度和加工精度都有較高要求，模具生產的發展水平是機械制造水平的重要標志之一。

在生產線上，現有的模具臺車和生產設備都是相互獨立的，并且由于適配性等因素造成模具臺車不能通用，切模具單一，更換復雜。

技術實現要素：

本發明針對上述不足提供了一種多模具換模臺車。

本發明采用如下技術方案：

本發明所述的一種多模具換模臺車，包括車架，滑動槽，模具轉換臺，驅動帶，驅動機構；所述的車架的上端面設有內嵌式滑動槽，模具轉換臺設置在滑動內沿滑動延伸方向滑動；滑動槽的底端設有驅動帶，驅動帶與驅動機構相互配合帶動模具轉換臺滑動；滑動槽的的一端部設有銜接架；模具轉換臺將模具滑動至銜接架上方。

本發明所述的多模具換模臺車，所述的驅動帶上設有齒槽，模具轉換臺的底部設有于齒槽相配咬齒；驅動帶的兩端通過轉軸連接，驅動機構帶動轉軸旋轉從而驅動驅動帶前行或后行。

本發明所述的多模具換模臺車，所述的銜接架內設有銜接槽，銜接槽與滑動槽相連接，銜接槽內設有銜接塊；銜接塊通過擺臂驅動擺動；擺臂與擺軸相連；驅動機構驅動擺軸轉動。

本發明所述的多模具換模臺車，所述的銜接塊為電磁塊，銜接塊與模具轉換臺通過磁力相固定，銜接塊將模具轉換臺拖拽至銜接架處。

本發明所述的多模具換模臺車，所述的銜接架包括兩個模具支架，模具支架上設有墊塊，銜接架成凹形。

本發明所述的多模具換模臺車，所述的墊塊成直線排列。

有益效果

本發明提供多模具換模臺車，可以和大部分機床進行銜接，為機床更換模具。

本發明提供多模具換模臺車，模具可放置兩種以上，為生產提供了便利。

附圖說明

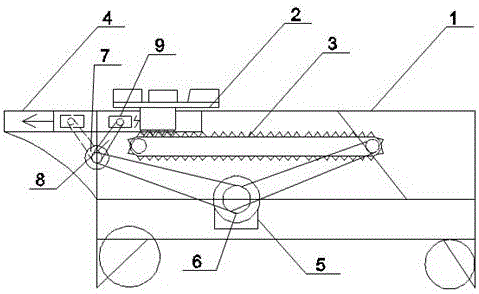

圖1是本發明的結構示意圖；

圖2是本發明銜接架結構示意圖。

具體實施方式

為使本發明實施例的目的和技術方案更加清楚，下面將結合本發明實施例的附圖，對本發明實施例的技術方案進行清楚、完整地描述。顯然，所描述的實施例是本發明的一部分實施例，而不是全部的實施例。基于所描述的本發明的實施例，本領域普通技術人員在無需創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍：

本發明所述的一種多模具換模臺車，包括車架1，滑動槽，模具轉換臺2，驅動帶3，驅動機構；所述的車架1的上端面設有內嵌式滑動槽，模具轉換臺2設置在滑動內沿滑動延伸方向滑動；滑動槽的底端設有驅動帶，驅動帶3與驅動機構相互配合帶動模具轉換臺2滑動；滑動槽的的一端部設有銜接架4；模具轉換臺2將模具滑動至銜接架4上方。

多模具換模臺車，所述的驅動帶3上設有齒槽，模具轉換臺2的底部設有于齒槽相配咬齒；驅動帶3的兩端通過轉軸連接，驅動機構帶動轉軸旋轉從而驅動驅動帶3前行或后行。

銜接架4內設有銜接槽，銜接槽與滑動槽相連接，銜接槽內設有銜接塊9；銜接塊9通過擺臂8驅動擺動；擺臂8與擺軸7相連；驅動機構驅動擺軸7轉動。

銜接塊9為電磁塊，銜接塊9與模具轉換臺2通過磁力相固定，銜接塊9將模具轉換臺2拖拽至銜接架4處。

銜接架4包括兩個模具支架41，模具支架41上設有墊塊42，銜接架4成凹形。墊塊42成直線排列。

本技術領域技術人員可以理解，除非另外定義，這里使用的所有術語（包括技術術語和科學術語）具有與本發明所屬領域中的普通技術人員的一般理解相同的意義。還應該理解的是，諸如通用字典中定義的那些術語應該被理解為具有與現有技術的上下文中的意義一致的意義，并且除非像這里一樣定義，不會用理想化或過于正式的含義來解釋。

本發明中所述的“和/或”的含義指的是各自單獨存在或兩者同時存在的情況均包括在內。

本發明中所述的“內、外”的含義指的是相對于設備本身而言，指向設備內部的方向為內，反之為外。

本發明中所述的“左、右”的含義指的是閱讀者正對附圖時，閱讀者的左邊即為左，閱讀者的右邊即為右。

本發明中所述的“連接”的含義可以是部件之間的直接連接也可以是部件間通過其它部件的間接連接。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求的保護范圍為準。
