本發明涉及一種制管設備，具體是一種連續熱壓塑化制管機。

背景技術：

現有管材的生產，具有多種不同的工藝方式，有熱壓制管、冷壓制管、膠合卷管等等，但無論采用哪種制管方法，其制管設備都是復雜，需要分成多道工序才能完成，比如現有的熱壓制管，通常需要先將粉料加入到模腔中進行壓模，然后將模腔送入到加熱裝置中進行加熱，使管材成型，先后分為兩道工序，耗時耗力；而且管材長度受到模腔的限制，無法生產較長的管材，所以難以滿足客戶的要求。

目前市場軟包裝膜生產、造紙、有色冶金、紡織等卷材生產過程和成品卷制所用筒管，主要由牛皮紙、砂管紙等先分切成帶狀再在專用卷制機上涂膠后連續卷制成各種規格管，并依設計規格切斷成一定長度后進入烘干房進行烘干定型，定型后再依客戶要求進行不同長度切斷，并用膠水對切斷端口進行研磨封塵處理后包裝送客戶使用。其同樣存在制管設備復雜，工序多，而且用紙量多。

技術實現要素：

針對上述現有技術所存在的問題，本發明的目的是提供一種實現可連續的、無長度限制的，且全自動化控制的連續熱壓塑化制管機。

為達到上述目的，本發明所采用的技術方案是：一種連續熱壓塑化制管機，其特點是包括有料倉、驅動裝置、擠壓裝置、成型裝置、加熱裝置以及架體，所述料倉、驅動裝置以及成型裝置安裝在架體上，所述擠壓裝置安裝于所述料倉中且與所述驅動裝置相聯動，所述加熱裝置設置于所述成型裝置內，所述料倉中的制管原料在所述擠壓裝置的帶動下擠入所述成型裝置中，并在所述加熱裝置作用下高溫高壓塑化成管體。

優選地，所述驅動裝置包括有液壓缸，所述液壓缸安裝在架體上，所述液壓缸的活塞桿伸入到料倉中與所述擠壓裝置相連接。

優選地，所述驅動裝置還包括有行程架，所述行程架安裝在所述活塞桿的位置，所述行程架包括有架座、設置于架座上的限位槽、放置于限位槽中的限位塊，所述活塞桿的端部與所述限位塊相連接，所述擠壓裝置與所述限位塊相連接。

優選地，所述料倉向出料口方向逐漸縮小呈錐型體，所述出料口與所述成型裝置相對接，所述料倉的進料口開設在料倉中上部位置的倉壁上。

優選地，本發明還包括有撥動裝置，所述撥動裝置安裝在所述料倉中，所述驅動裝置還包括有電機，所述電機與所述撥動裝置相聯動。

優選地，所述撥動裝置包括有大齒輪和至少一個撥桿，所述撥桿固接在所述大齒輪上，所述電機安裝在所述架體上且電機的轉軸伸入到所述料倉中，所述轉軸上連接有小齒輪，所述小齒輪與所述大齒輪相嚙合。

優選地，所述成型裝置包括有成型外管和成型內管，所述成型外管和成型內管同軸心相套接后固定在架體上，所述成型外管和成型內管之間的間隙形成管體的成型區域，所述加熱裝置安裝在成型內管中。

優選地，所述成型外管的進料端設計成喇叭口，所述喇叭口與所述料倉的出料口相對接，所述成型內管的外徑設計成變徑外壁。

優選地，本發明還包括有排氣系統，所述排氣系統為開設于所述成型裝置上的排氣縫。

優選地，本發明還包括有調密裝置，所述調密裝置設置于所述成型裝置的出料端下方，所述調密裝置安裝于架體上。

優選地，所述調密裝置包括有夾爪、擺桿、壓力缸、搖桿和拉桿，所述夾爪設有兩個，每個夾爪安裝在一個擺桿上，所述夾爪、擺桿和壓力缸均安裝在一安裝架上，所述壓力缸的活塞桿的伸出端與搖桿的一端可轉動連接，所述搖桿的另一端分別與一個擺桿和拉桿的一端可轉動連接，所述拉桿的另一端與另一個擺桿可轉動連接。

優選地，所述安裝架包括有上安裝板和下安裝板，所述夾爪、擺桿和壓力缸均安裝在上安裝板上，所述上安裝板通過活動桿與下安裝板連接，在上安裝板和下安裝板之間的活動桿上套接有彈簧，所述下安裝板固定在所述架體上。

優選地，本發明還包括有切斷裝置，所述切斷裝置設置于所述成型裝置的出料端下方，所述切斷裝置安裝于架體上。

優選地，所述切斷裝置包括有對稱設置在管體兩側的刀具，所述刀具包括有刀架、氣缸以及刀片，所述氣缸安裝在刀架上，所述氣缸帶動刀片移動，所述刀片的切口為半圓形切口。

本發明的有益效果是：

（1）該制管機包括了料倉、驅動裝置、擠壓裝置、成型裝置、加熱裝置以及架體這些裝置，利用驅動裝置帶動擠壓裝置將制管原料擠入成型裝置中，并利用加熱裝置同步對成型裝置進行加熱而使制管原料在成型裝置中高溫塑化成型，故能實現流水式的連續生產，而且只要放置的高度足夠，那么其管體長度可以不受限制，故能滿足客戶的不同要求；

（2）在料倉中設置撥動裝置，通過該撥動裝置可實現對料倉中的制管原料進行撥動，使制管原料能均勻持續地進入到料倉的出料口，故保證擠壓裝置能持續將制管原料擠入成型裝置中，保證不會出現斷裂、管密度不均勻等問題，提高管體的質量；

（3）在成型裝置中設置排氣系統，故可避免擠壓裝置在擠壓過程中使氣體進入到成型裝置中且無法正常排出，有效保護成型裝置不在高壓下產生放炮現象而導致被堵塞或者成型裝置損壞；

（4）該制管機還設有調密裝置，通過調密裝置對管體進行夾持，產生阻力，限制管材的下移速度，從而達到對管體的密度進行調節的作用，故可實時對管材的密度進行調節，從而能滿足客戶的不同需求；

（5）該制管機還設有切斷裝置，故可根據不同客戶的需求，設定參數將制成的管體切斷，使每條管體的長度符合客戶的要求；

（6）該制管機全部為電動控制，無需人工操作，全自動化生產，效率高。

下面結合附圖和實施例對本發明作進一步說明。

附圖說明

圖1是本發明連續熱壓塑化制管機的立體結構示意圖。

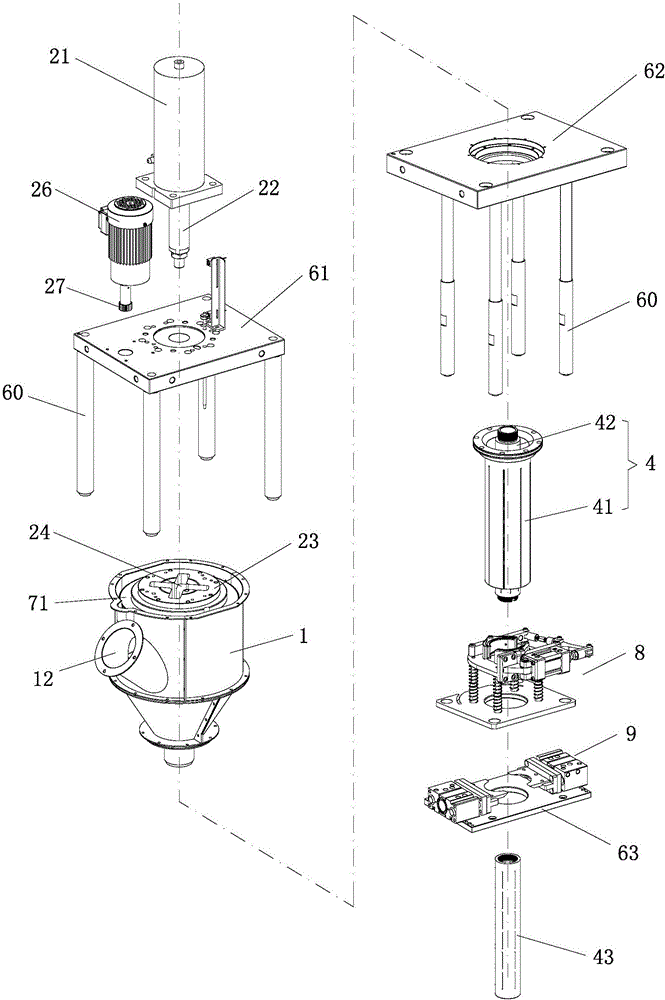

圖2是本發明連續熱壓塑化制管機的分解結構示意圖。

圖3是本發明連續熱壓塑化制管機的剖視結構示意圖。

圖4是本發明連續熱壓塑化制管機料倉部分的分解結構示意圖。

圖5是本發明驅動裝置與擠壓裝置、撥動裝置聯動的立體結構示意圖。

圖6是本發明成型裝置的分解結構示意圖。

圖7是本發明成型裝置的剖視結構示意圖。

圖8是本發明調密裝置的分解結構示意圖。

圖9是本發明切割裝置的分解結構示意圖。

具體實施方式

如圖1至圖3所示，該實施例的連續熱壓塑化制管機，包括有料倉1、驅動裝置2、擠壓裝置3、成型裝置4、加熱裝置5以及架體6，其中該實施例的架體6為立式三層架構，該實施例的驅動裝置2安裝在該架體6的頂層61，料倉1安裝在架體6的頂層61與中間層62之間的位置，而成型裝置4則安裝在中間層62和底層63之間的位置，即形成從上往下的工藝順序；這三層架構之間通過豎桿60連接成一體，在每一層上對應裝置安裝的位置均設有連接位，該連接位可以螺孔、螺座或卡接位等。該實施例的擠壓裝置3安裝于料倉1中，且與驅動裝置2相聯動，而該實施例的加熱裝置5設置于成型裝置4內。工作室，料倉1中的制管原料在擠壓裝置3的帶動下擠入成型裝置4中，并在加熱裝置5作用下在成型裝置4中高溫塑化，并隨著擠壓裝置3不斷的向下擠壓，最終塑化完成的成管體從成型裝置4的出料端出來，故只要高度足夠，制造出來的管體就可以是不限長度，隨著擠壓裝置3的不斷擠壓而不斷延長，實現連續生產。

如圖5所示，該實施例的驅動裝置2包括有液壓缸21、行程架以及電機26，其中液壓缸21和電機26安裝在架體6的頂層61上面，液壓缸21的活塞桿22向下伸入到料倉1中，電機26的轉軸也同樣向下伸入到料倉1中，該活塞桿22與行程架相配合而實現通過行程架限制該活塞桿22的移動范圍。如圖4所示，該實施例的行程架安裝架體6頂層61的下端面位置，該行程架包括有架座23、設置于架座23上的限位槽24、放置于限位槽24中的限位塊25，該實施例的架座23為圓柱狀，該限位塊25為十字限位塊，對應的架座23上的限位槽24也為十字限位槽，在限位塊25的中間設有連接孔，該活塞桿22的端部插入到該連接孔中而實現與限位塊25相連接；在十字限位塊25的四個端部也設有連接孔，該實施例的擠壓裝置3為一個中間通孔的柱狀擠壓頭，該擠壓頭的上端對應限位塊25的四個端部連接孔的位置也設有螺孔，通過螺栓可實現將擠壓裝置3與限位塊25相連接，且該擠壓裝置3中間的通孔可供架座23伸入，故活塞桿22上下運動的行程受到限位槽24的限定，且活塞桿22運動時會帶動擠壓裝置3同步上下運動，故通過行程架可控制擠壓裝置3的下壓下限位置。該實施例的擠壓裝置3的壓頭端部設計成臺階狀31，故每次壓頭壓入成型裝置4內后返回時，成型裝置4內的制管原料被擠壓會形成一個反向胚形（即臺階狀31的壓頭端部相同的形狀凹位），該反向胚形可確保下一次擠壓時進入成型裝置4內的制管原料與該組制管原料之間形成錯位聯接，增加了相鄰兩次擠壓的制管原料之間的連接力。

如圖4和圖5所示，為了能是料倉1中的制管原料更好地集中到料倉1的出料口11處，該實施例將料倉1設計成向出料口11方向逐漸縮小呈錐型體，該出料口11與成型裝置4相對接；另外，該料倉1的進料口12開設在料倉1中上部位置的倉壁上，該進料口12設計成傾斜狀。進一步為了避免料倉1中的制管原料因堆集和自重關系而導致制管原料無法持續的被壓入成型裝置4中，該實施例還包括有撥動裝置7，該撥動裝置7安裝在料倉1中，且通過電機26來帶動該撥動裝置7對料倉1中的制管原料進行撥動。該實施例的撥動裝置7包括有大齒輪71和兩個撥桿72，該大齒輪71通過一個齒輪支撐座73固定在架體6的頂層下端面上，從而實現該大齒輪71可自由轉動；該撥桿72的上部固接在大齒輪71上，撥桿72的下半段彎折使其適應錐型體的料倉1，該實施例的撥桿72也可以替換為撥片，且該撥桿72的末端與料倉1的出料口11處有一小段距離，該段距離的空間形成值料區；該實施例在電機26的轉軸上連接有小齒輪27，該小齒輪27與大齒輪71相嚙合，故電機26的轉軸轉動時帶動大齒輪71轉動，從而使撥桿72隨之轉動而撥動料倉1中的制管原料，使制管原料能均勻持續地進入到料倉1的出料口11，故保證擠壓裝置3能持續將制管原料擠入成型裝置4中，保證不會出現斷裂、管密度不均勻等問題，提高管體的質量。

如圖6所示，該實施例的成型裝置4包括有成型外管41和成型內管42，該成型外管41和成型內管42可以是同軸心相套接后固定在架體6上，該實施例則是將成型外管41連接在架體6的中間層62的下端面位置，而該成型內管42則是與固定在架體6頂層61下端面位置的架座23相固接的，該實施例的架座23下端連接有一連接管28，該連接管28的下端與該成型內管42的上端螺紋旋接，且該連接管28和成型內管42的外徑相同，且也等同于擠壓裝置3的通孔孔徑，成型外管41和成型內管42都固接后它們之間的間隙即形成管體的成型區域，間隙的寬度即制成管體的管壁厚度。該實施例的加熱裝置5則安裝在成型內管42中，該實施例的加熱裝置5為電加熱棒，通過通電可使加熱裝置5給成型內管42加熱，使成型內管42的溫度保持在高溫狀態。該實施例的成型外管41的進料端設計成喇叭口40，該喇叭口40的傾斜角度為3°-6°，該喇叭口40與料倉1的出料口11相對接；該實施例的成型內管42的外徑設計成變徑外壁，該成型內管42在靠近擠壓裝置3的那端為外徑較小的端部，然后逐漸變大，變大到成型內管42與成型外管41之間的間隙略小于管體厚度時，維持該外徑一段，之后外徑又逐漸變小，最終保持在成型內管42與成型外管41之間的間隙等于管體厚度的外徑。該成型內管42的變徑比為1.1-1.2。

如圖6和圖7所示，該實施例還包括有排氣系統43，該排氣系統43為開設于成型外管41和成型內管42上的排氣縫。其中，成型內管42在圓周方向間隔設有分段線割豎向排氣縫，對應的成型外管41上也設有豎向排氣縫，且保證成型外管41和成型內管42固定后兩者的排氣縫形成錯位組合，如圖7所示，確保排氣效果，故可避免擠壓裝置3在擠壓過程中使氣體進入到成型裝置4中且無法正常排出，有效保護成型裝置4不在高壓下產生放炮現象而導致被堵塞或者成型裝置4損壞。

如圖8所示，該實施例的調密裝置8包括有兩個夾爪81，每個夾爪81安裝在一個擺桿82上，擺桿82的一端通過銷釘與安裝架相連接，故擺桿82可繞該銷釘擺動；該夾爪81的夾持面811為半圓形面，兩個夾81的半圓形面共同構成對管材的夾持面，該夾持面811的相對面呈“V”形面，在“V”形面的中間位置開有銷孔，對應的擺桿82上也設有銷孔，通過插銷與銷孔連接而實現夾爪81可相對擺桿82轉動。故當兩個擺桿82相向擺動靠攏時，兩個夾爪81也相對靠攏，實現對管材進行夾緊；當兩個擺桿82相反擺動遠離時，兩個夾爪81也相對離開，故松開對管材的夾持。該實施例的調密裝置8還包括有壓力缸83、搖桿84和拉桿85，該壓力缸83的兩端固定在安裝架上，該壓力缸83的活塞桿86的伸出端與搖桿84的一端可轉動連接，而搖桿84的另一端設有兩個連接端，分別與一個擺桿82的擺動端和拉桿85的一端可轉動連接，該拉桿85的另一端與另一個擺桿82的擺動端可轉動連接。當活塞桿86未伸出時，搖桿84的另一端被推向遠離壓力缸83的方向，即帶動與其連接的擺桿82和擺桿82上的夾爪81向另一個擺桿82和夾爪81移動，同時，搖桿84也拉動著拉桿85向壓力缸83的方向移動，故拉桿85也帶動與其連接的擺桿82和擺桿82上的夾爪81向另一個擺桿82和夾爪81移動，故實現了兩個夾爪81的相向夾緊，即對管材進行夾持；而當活塞桿86伸出時，搖桿84轉動并拉著與其連接的擺桿82和擺桿82上的夾爪81遠離另一個擺桿82和夾爪81，同時，搖桿84推動拉桿85，使拉桿85帶動與其連接的擺桿82和擺桿82上的夾爪81也遠離另一個擺桿82和夾爪81，故實現兩個夾爪81相向分離，即松開對管材的夾持。該實施例的安裝架包括有上安裝板87和下安裝板88，上安裝板87和下安裝板88的中間均開有供管材通過的圓孔，調密裝置8的兩個夾爪81對稱設置在上安裝板87的圓孔兩側，故兩個擺桿82也是安裝在上安裝板87上的，相應的壓力缸83也安裝在上安裝板87上，該上安裝板87底部的四周設有螺孔（圖中未示出），在下安裝板88的上端面對應的位置設有四個帶內孔的導柱，該安裝架還包括有四個活動桿89和四個彈簧80，其中彈簧80套接在導柱上，而活動桿89的一端設有螺紋，另一端設有大于導柱的內孔孔徑的帽體891，安裝時，是將活動桿89從下安裝板88的底部穿過導柱的內孔，再經過彈簧80的內孔，然后將其帶螺紋的端部與上安裝板87底部的螺孔相旋接，從而實現上安裝板87和下安裝板88的連接，且連接后，上安裝板87在彈簧80的彈力作用下遠離下安裝板88，其最遠距離為活動桿89的帽體891與下安裝板88的底部接觸為限。另外在彈簧80或下安裝板88的位置還設有壓力傳感器，該壓力傳感器可感應上安裝板87的下移壓力，該壓力傳感器與傳動裝置的壓力缸83電連接，當壓力傳感器監測到的壓力值達到設定的值時，則控制壓力缸83工作。

如圖1或圖2所示，該實施例還包括有切斷裝置9，該切斷裝置9設置于成型裝置4的出料端下方，該切斷裝置9安裝于架體6的底層63的上端面。為了避免在切斷管體時管體發生變形，該實施例在成型裝置4的成型內管42下端連接有加長內管43，該加長內管43的外徑與成型內管42外徑相同，故可保證切斷裝置9在切管時管體不會變形。如圖9所示，該實施例的切斷裝置9包括有對稱設置在管體兩側的刀具，每個刀具均包括有刀架91、氣缸92以及刀片93，其中刀架91安裝在氣缸92的活動桿94上，該實施例的氣缸92為三軸氣缸，該氣缸92通過螺絲固定在架體6上，刀片93可更換地連接在刀架91上，該實施例的刀片93的切口為半圓形切口，通過氣缸92帶動刀片93向管體的方向移動，從而實現對管體進行切割，故可根據客戶的需求的管體長度進行切斷，使每條管體的長度符合客戶的要求。

該發明的制管機的連續熱壓塑化制管方法，包括如下步驟：啟動驅動裝置2，料倉1中的電機26帶動撥桿72轉動，從而撥動料倉1中的制管原料落入到值料區；電機26轉動的同時，液壓缸21也同步工作，活塞桿22帶動擠壓裝置3上下往復運動，從而將制管原料不斷地?cái)D入到成型裝置4內，下壓時長約3s，上升時長約3s，單次下壓進程約15mm；加熱裝置5在制管機啟動時開始為成型裝置4加熱，使成型裝置4處于高溫狀態，故被擠入成型裝置4內的制管原料開始塑化成型，并隨著擠壓裝置3的不斷壓下而從成型裝置4的出料端擠出；當擠出的成型管體管長達到設定標準長度時，切斷裝置9啟動將管體切斷。該制管機工序簡單，不僅提高了制管效率，而且可實現連續的無縫管體生產，大大降低了成本，制成的無縫管體抗壓強度高，能滿足高端需求。

盡管本發明是參照具體實施例來描述，但這種描述并不意味著對本發明構成限制。參照本發明的描述，所公開的實施例的其他變化，對于本領域技術人員都是可以預料的，這種的變化應屬于所屬權利要求所限定的范圍內。
