本實用新型涉及3D打印機輔助裝置技術領域，尤其涉及一種光固化3D打印機調平機構。

背景技術：

目前，快速成型技術由于材料利用率高、成型范圍廣等優點在機械、汽車、國防、航空航天等領域得到廣泛應用。3D打印機是快速成型技術的重要設備，打印機采用分層制造、層層堆積材料的方式進行三維模型的加工。3D打印機工作平臺水平度對3D打印成型零件精度有著至關重要的作用。當工作平臺傾斜，將會導致3D打印機掃描機構運動誤差，繼而導致打印模型形狀誤差、位置誤差、層片滑移、粗糙度增大等問題。每次打印前都需要調平，調節過程繁瑣。在3D打印時，若打印噴頭與打印平臺上各點高度不一，在打印時距離近的地方有可能噴頭尖嘴會劃傷打印平臺，距離遠的地方打印噴頭可能接觸不到打印平臺或者擠出的絲難以和打印平臺牢固粘接，目前的光固化3D打印機基本以倒置式打印為主，即成本平面在上，料槽在下，打印平臺與料槽底面會存在不平整性，并且平臺會下降到料槽內部，給調平帶來非常大的麻煩。

技術實現要素：

本實用新型的目的是提供一種光固化3D打印機調平機構，本實用新型在壓板上開設有通孔，通孔內設置有螺絲，螺絲可以起到調平的作用，可以調整組裝平臺的整體及局部，精準度達到1mm，可以 將打印平臺調整得更加平整和穩定。本實用新型具有調平方便、平整性高、穩定性強的優點。

本實用新型的技術方案為：一種光固化3D打印機調平機構，包括：支架、支架升降裝置、手輪、連接槽、壓板、打印平臺、螺孔、彈簧、通孔、頂絲、頂絲螺孔與螺絲，其特征在于：所述手輪下端與所述壓板相互連接，所述壓板上開設有通孔，所述通孔內設置有螺絲，所述壓板一側開設有頂絲螺孔，所述頂絲通過所述頂絲螺孔與所述螺絲相互擰緊，所述打印平臺設置于所述壓板下端，所述壓板與所述打印平臺之間設置有彈簧，所述壓板在對應通孔的位置上開設有螺孔，所述支架升降裝置設置于所述支架一側，所述支架與所述支架升降裝置相互連接，所述支架上開設有連接槽，所述手輪通過連接槽與所述支架相互連接。

進一步，所述頂絲設置有三個。

進一步，所述螺孔開設有三個。

進一步，所述支架的一端為彎曲部分。

進一步，所述彈簧設置有三個。

本實用新型的有益效果在于：本實用新型提供了一種光固化3D打印機調平機構，本實用新型可以通過調平程序設置置零位，可以通過調平程序控制手輪升降裝置的升降，調平完成后可以自動回零，通過設置的置零位無需再次調整手輪升降裝置下降的距離；本實用新型在壓板上開設有通孔，通孔內設置有螺絲，螺絲可以起到調平的作用，可以調整組裝平臺的整體及局部，精準度達到1mm，可以將打印平臺調整得更加平整和穩定。本實用新型具有調平方便、平整性高、穩定性強的優點。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的俯視結構示意圖。

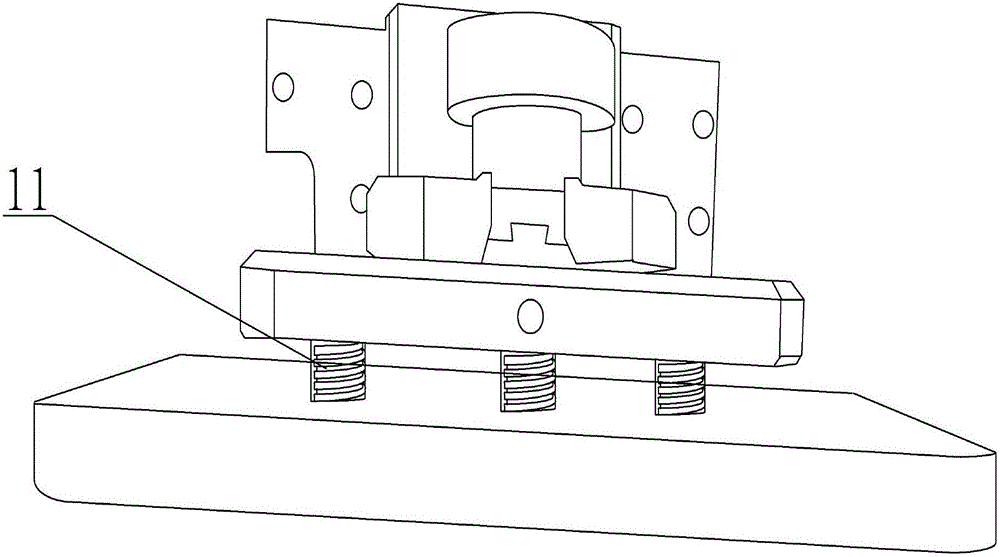

圖2為本實用新型的立體結構示意圖。

圖3為本實用新型的主視結構示意圖。

附圖標記：

1-支架； 2-支架升降裝置； 3-手輪；

4-連接槽； 8-壓板； 9-打印平臺；

10-螺孔； 11-彈簧； 12-通孔；

13-頂絲； 14-頂絲螺孔； 15-螺絲

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外” 等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實用新型的俯視結構示意圖，圖2為本實用新型的立體結構示意圖，圖3為本實用新型的主視結構示意圖，如圖1，圖2，圖3所示的一種光固化3D打印機調平機構，包括：支架1、支架升降裝置2、手輪3、連接槽4、壓板8、打印平臺9、螺孔10、彈簧11、通孔12、頂絲13、頂絲螺孔14與螺絲15，其特征在于：所述手輪3下端與所述壓板8相互連接，所述壓板8上開設有通孔12，所述通孔12內設置有螺絲15，所述壓板8一側開設有頂絲螺孔14，所述頂絲13通過所述頂絲螺孔14與所述螺絲15相互擰緊，所述打印平臺9設置于所述壓板8下端，所述壓板8與所述打印平臺9之間設置有彈簧11，所述壓板8在對應通孔12的位置上開設有螺孔10，所述支架升降裝置2設置于所述支架1一側，所述支架1與所述支架升降裝置2相互連接，所述支架1上開設有連接槽4，所述手輪3通過連接槽4與所述支架1相互連接。工作方式：本實用新型可以通過絲杠控制支架 升降裝置的升降，當調平程序啟動時，操作人員支架升降裝置使打印平臺下降，下降到一定距離后會觸發現有的紅外開關傳感器啟動，打印平臺繼續下降一定距離，該距離在彈簧伸縮范圍之內停止，由于彈簧的作用使上下平面自動處于平行狀態，擰緊螺絲使與壓板與打印平臺相互固定，最后通過紅外開關傳感器反饋回的數值作為整個機器坐標軸的補償量反饋到單片機控制系統中。本實用新型在壓板上開設有通孔，通孔內設置有螺絲，螺絲可以起到調平的作用，可以調整組裝平臺的整體及局部，精準度達到1mm，可以將打印平臺調整得更加平整和穩定。本實用新型具有調平方便、平整性高、穩定性強的優點。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
