本發明涉及卷式凈水濾芯生產，具體為一種卷式凈水濾芯的折膜生產線。

背景技術：

1、卷式凈水濾芯被廣泛應用于用于家庭、工業、醫用等領域的水處理設備，從而達到對自來水凈化、污水處理、工業醫用純水制造等目的。市面上現有設備工作流程是：人工在工控機輸入新膜料號,將粗網、膜片分別上料在上料機構后，按下啟動按鈕，膜片牽引機構則將膜片拉出由膜片裁切機構切割，再由膜片中縫貼膠帶機構進行膜片中縫貼膠帶，同時粗網牽引機構則將粗網拉出由粗網裁切機構切割，粗網垂直輸送機構將粗網垂直插入膜片中縫、再由膜片折疊加熱機構對膜片進行加熱折疊并焊接，同時由膜片端封機構進行膜片端封處理，折疊完成后由膜片和粗網組件牽引機構牽引組件至與卷膜單元對接處，如此循環工作。但是在現有的工作流程中的膜片裁切、粗網裁切、膜片中縫貼膠帶、端封處理等都需要膜片或粗網處于靜止?fàn)顟B(tài)，這樣就延長了整個卷膜的生產節拍，降低了生產效率。

技術實現思路

1、本發明提供了一種卷式凈水濾芯的折膜生產線，可以解決折膜生產線在一些工序處理過程中膜片或粗網必須處于靜止?fàn)顟B(tài)而降低整體生產效率。

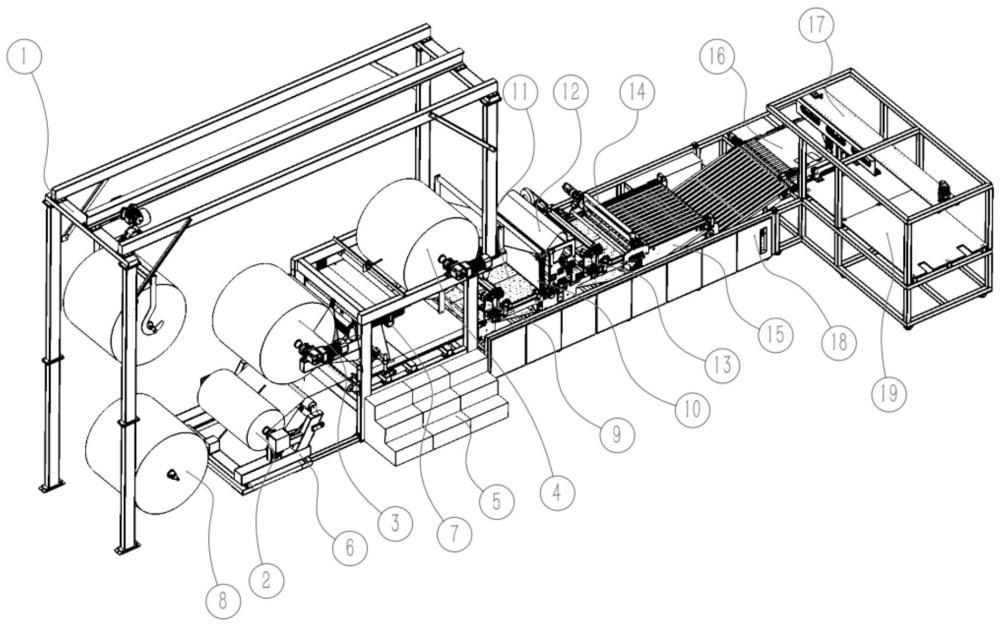

2、為實現上述目的，本發明提供如下技術方案：一種卷式凈水濾芯的折膜生產線，包括折膜線體機架，所述的折膜線體機架的左端設置有粗網卷料上料架，所述的粗網卷料上料架的左端安裝有膜片卷料上料糾偏架，所述的折膜線體機架的右端安裝依次有膜片定位臺和膜片導流布對接平臺，所述的折膜線體機架的上側從左端向右端依次安裝有多個真空輸送裝置，所述的折膜線體機架上側靠近右端的位置安裝有膜片緩沖皮帶線和膜片爬坡皮帶線，所述的真空輸送裝置的上側從左端到右端依次安裝有膜片貼中縫膠帶裝置、粗網膜片分切裝置、所述的粘貼粗網到膜片裝置和膜片對折裝置，所述的膜片對折裝置安裝在膜片緩沖皮帶線與真空輸送裝置之間的縫隙處，所述的膜片爬坡皮帶線的下端延伸至膜片緩沖皮帶線的下端，且膜片爬坡皮帶線與膜片緩沖皮帶線之間設置有可沿著膜片爬坡皮帶線斜向滑動的膜片折縫熱壓整平裝置，所述的膜片導流布對接平臺的頂部安裝有膜片側拉橫移裝置，所述的膜片側拉橫移裝置上安裝有可橫向移動的膜片側拉夾爪，所述的膜片卷料上料糾偏架上的膜片和粗網卷料上料架上的粗網依次穿過膜片貼中縫膠帶裝置、粗網膜片分切裝置和所述的粘貼粗網到膜片裝置后形成膜網組合片料，并在膜片對折裝置處對折形成膜袋，膜袋被膜片折縫熱壓整平裝置拉動進入到膜片定位臺和膜片導流布對接平臺中進行存放，利用風機負壓將膜片吸附在真空輸送裝置上，可以連續不間斷的將膜片拉出，粗網膜片分切裝置可以同步線體速度進行動態膜片和粗網裁切，膜片貼中縫膠帶裝置可以同步線體速度進行動態膜片中縫貼膠帶，膜片對折裝置可以同步線體速度進行動態膜片對折，膜片折縫熱壓整平裝置可以同步線體速度進行動態膜片折縫整平，整個線體在生產中，各個工序流程同步運作，做到連續、不間斷的膜袋輸出，大大提高生產效率。

3、作為優選，所述的膜片貼中縫膠帶裝置和粘貼粗網到膜片裝置的結構相同，均包括基板，所述的基板前側上部橫向設置有直線導軌，所述的直線導軌上滑動設置有膠帶抓手移動平臺，所述的膠帶抓手移動平臺下側安裝有膠帶抓手組件，所述的膠帶抓手移動平臺由平移驅動組件驅動沿著直線導軌來回滑動，所述的基板的前側下部橫向安裝有滾筒，所述的滾筒的一側沿著軸向安裝有膠帶吸附條，所述的膠帶吸附條上均布有真空吸附孔，所述的滾筒由安裝在基板上的旋轉驅動組件驅動進行旋轉，所述的滾筒的一端上側安裝有膠帶切斷組件，所述的基板上靠近膠帶切斷組件的位置安裝有膠帶盤，所述的膠帶盤與膠帶切斷組件之間的基板上設置有膠帶導向組件，所述的膠帶導向組件將膠帶盤上的膠帶引導至膠帶切斷組件的位置，所述的膠帶被膠帶抓手組件抓住并平拉至滾筒的另一端，被膠帶切斷組件切斷后的膠帶吸附在膠帶吸附條上，隨著滾筒的轉動將膠帶貼附到傳送中的膜片或者粗網上，所述的膠帶切斷組件包括切刀旋轉動力氣缸和安裝在切刀旋轉動力氣缸一側的膠帶切刀，所述的膠帶切刀向滾筒方向轉動時將膠帶切斷，滾筒的轉動與膠帶抓手移動平臺的移動節奏相匹配，就可以實現不斷將膠帶貼在傳送中的膜片的中心位置，生產線無需停下來，大大提高了生產節拍。

4、作為優選，所述的膠帶抓手組件包括與膠帶抓手移動平臺相連的膠帶抓手上下氣缸和安裝在膠帶抓手上下氣缸的下端伸出桿上的外框，所述的外框下部靠近膠帶切斷組件的一端安裝有膠帶夾緊輪，所述的外框上安裝有第一抓手氣缸，所述的第一抓手氣缸的下端伸出桿上安裝有第二抓手氣缸，所述的第二抓手氣缸朝向膠帶夾緊輪的水平伸出桿上安裝有膠帶抓手件，設計巧妙，通過膠帶抓手上下氣缸、第一抓手氣缸和第二抓手氣缸的交替使用，可以實現膠帶抓手件和膠帶夾緊輪將膠帶的端部夾住、拉動和放下松開。

5、作為優選，所述的粗網膜片分切裝置包括機架，所述的機架的內部橫向安裝有拉粗網動力軸，所述的拉粗網動力軸的上側安裝有壓粗網滾筒，所述的拉粗網動力軸的一側側部安裝有粗網切刀架，所述的粗網切刀架上安裝有至少一個粗網上切刀，所述的粗網上切刀的側部相對應的位置安裝有粗網下切刀，所述的粗網切刀架的一側設置有延伸至機架下部的粗網動力輸送組件，所述的機架的下部安裝有膜片切刀架和相對應的膜片下切刀，所述的膜片切刀架上安裝有至少一個膜片上切刀，所述的拉粗網動力軸、粗網切刀架和膜片切刀架分別由機架一端的拉粗網動力伺服電機、粗網滾切動力伺服電機和膜片滾切動力伺服電機帶動進行旋轉，通過拉粗網動力軸和壓粗網滾筒的滾動可以不斷將粗網拉入從粗網切刀架和粗網下切刀之間經過，在粗網不斷輸送的過程中通過粗網上切刀與粗網下切刀可以將粗網進行裁切，同時膜片上切刀和膜片下切刀可以對水平輸送的膜片進行裁切，裁切下來的粗網段和膜片段可以進行配合定位，整個過程無需生產線停止，保證了生產效率。

6、作為優選，所述的機架上遠離粗網動力輸送組件的一側安裝有粗網緩沖存放組件，所述的粗網緩沖存放組件包括并排設置在機架上端的第一粗網緩存滾筒和第二粗網緩存滾筒、以及安裝在所述的機架的下部的第三粗網緩存滾筒，粗網依次從第一粗網緩存滾筒、第三粗網緩存滾筒和第二粗網緩存滾筒繞過，這樣一旦后續的粗網出現問題也可以先將粗網緩沖組件上繞接的粗網用完，不會馬上沒有粗網進行裁切，給控制人員有時間進行處理。

7、作為優選，所述的膜片對折裝置包括對折機架，所述的對折機架的底部鏤空，所述的對折機架的中部橫向安裝有公轉旋轉軸，所述的公轉旋轉軸由對折機架一端的公轉旋轉動力電機驅動進行旋轉，所述的公轉旋轉軸的兩端安裝有沿著公轉旋轉軸徑向設置的自轉軸支架，所述的自轉軸支架的端部之間連接有自轉旋轉軸，所述的自轉旋轉軸的外側沿著軸向安裝有插模刀，所述的公轉旋轉軸的一端同軸設置有公轉固定齒輪，所述的自轉旋轉軸的一端安裝有與公轉固定齒輪傳動配合的自轉旋轉齒輪，當自轉軸支架和公轉旋轉軸進行轉動時自轉旋轉軸進行自轉，當自轉旋轉軸移動到對折機架下端的時候插模刀保持朝下?tīng)顟B(tài)，通過自轉旋轉齒輪與公轉固定齒輪的傳動配合實現公轉旋轉軸和自轉軸支架在轉動的時候自轉旋轉軸和插模刀可以同步轉動，插模刀可以跟隨膜片的移動而改變朝向，將膜片插入到兩個膜片緩沖皮帶線與真空輸送裝置之間的接縫處，膜片緩沖皮帶線與真空輸送裝置就可以使膜片進行對折，膜片在輸送過程中就可以進行對折，生產線不用停止。

8、作為優選，所述的膜片折縫熱壓整平裝置包括機構安裝板，用于安裝在膜片爬坡皮帶線的側滑軌上，由平移驅動部件驅動進行移動，所述的機構安裝板上安裝有至少一個升降動力氣缸，所述的機構安裝板的兩端下側安裝有側安裝支板，所述的側安裝支板的下端之間安裝有下熱板固定架，所述的下熱板固定架的上側安裝有下熱板，所述的側安裝支板之間設置有與升降動力氣缸的伸出桿相連的上熱板固定架，所述的上熱板固定架的下端安裝有上熱板，所述的上熱板在升降動力氣缸的驅動下在上端位置和下端位置之間切換，當上熱板處于下端位置時與下熱板一起將膜袋夾住壓緊，上熱板和下熱板將膜片對折折縫夾緊后整個機構安裝板可以在平移驅動部件的驅動下跟著膜片的傳送進行移動，完成平整后上熱板和下熱板放開膜片即可，整個過程膜片的傳送都無需停下來。

9、作為優選，所述的真空輸送裝置包括負壓腔體，所述的負壓腔體的前后兩側均安裝有側支板，所述的負壓腔體兩端的側支板之間分別安裝有主動轉軸和從動轉軸，所述的主動轉軸的一端安裝有驅動組件，所述的主動轉軸和從動轉軸之間繞接有從負壓腔體的上側水平通過的多孔真空傳送皮帶，所述的負壓腔體的上側布置有與多孔真空傳送皮帶相匹配的進風結構，所述的負壓腔體上還設置有負壓風機接口，通過設置負壓腔體可以在多孔真空傳送皮帶從負壓腔體上側經過的時候產生持續的負壓，將多孔真空傳送皮帶上側的膜片吸住并隨著多孔真空傳送皮帶的移動而傳送，使整個生產線中膜片的輸送不會停止，提高了生產節拍。

10、作為優選，所述的膜片側拉夾爪包括安裝在膜片側拉橫移裝置上進行移動的升降驅動單元，所述的升降驅動單元上安裝有可升降的側拉板，所述的側拉板的下側兩端設置有支撐折邊，所述的支撐折邊的上方安裝有氣缸夾頭，通過氣缸夾頭和支撐折邊配合可以將膜袋拉到膜片導流布對接平臺上。

11、作為優選，所述的膜片定位臺和膜片導流布對接平臺之間的位置安裝有膜片放翹起壓板裝置，所述的膜片放翹起壓板裝置包括橫向安裝在膜片定位臺上方的橫向轉軸，所述的橫向轉軸上沿著軸向安裝有若干個向下延伸的壓片，所述的橫向轉軸的一端設置有壓板旋轉驅動電機，可以保證膜袋移動的時候不會翹起來。

12、與現有技術相比，本發明的有益效果是：

13、實現整個線體在生產中，各個工序流程同步運作，做到連續、不間斷的膜袋輸出，在保留原有生產工藝的前提下，大大提高了生產節拍、降低設備成本，提高產品穩定性。
