本技術涉及壓延機，特別的涉及一種壓延機出料牽引組件。

背景技術：

1、四輥壓延機是指有四個輥筒的壓延機，輥筒的排列形式有t型、l型、s型和z型等，具有效率高、精度高等特點，主要用于有色金屬，吸波材料、屏蔽材料、磁性材料的精密軋制。

2、經檢索中國專利“一種橡膠板生產用壓延機”，公布號為“cn215359501u”，該專利通過臨近的壓延輥對材料進行壓延并傳輸，將壓延后的材料牽引通過兩組牽引輥之間，并將兩組第一電機通電并啟動，兩組第一電機通過兩組傳動軸帶動兩組牽引輥轉動，通過兩組牽引輥不斷的牽引壓延完成后的橡膠材料，由于壓延后的橡膠材料的厚度不同，可以通過多組限位彈簧的彈力方便使兩組壓延輥始終與壓延后的橡膠材料貼合，從而可以方便將壓延完成后的不同厚度的材料牽引出，提高實用性，但是該裝置對材料的牽引效果不夠理想，材料容易出現掉落的現象。

3、因此，提出一種壓延機出料牽引組件以解決上述問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種壓延機出料牽引組件，改善了對材料的牽引效果不夠理想，材料容易出現掉落的現象的問題。

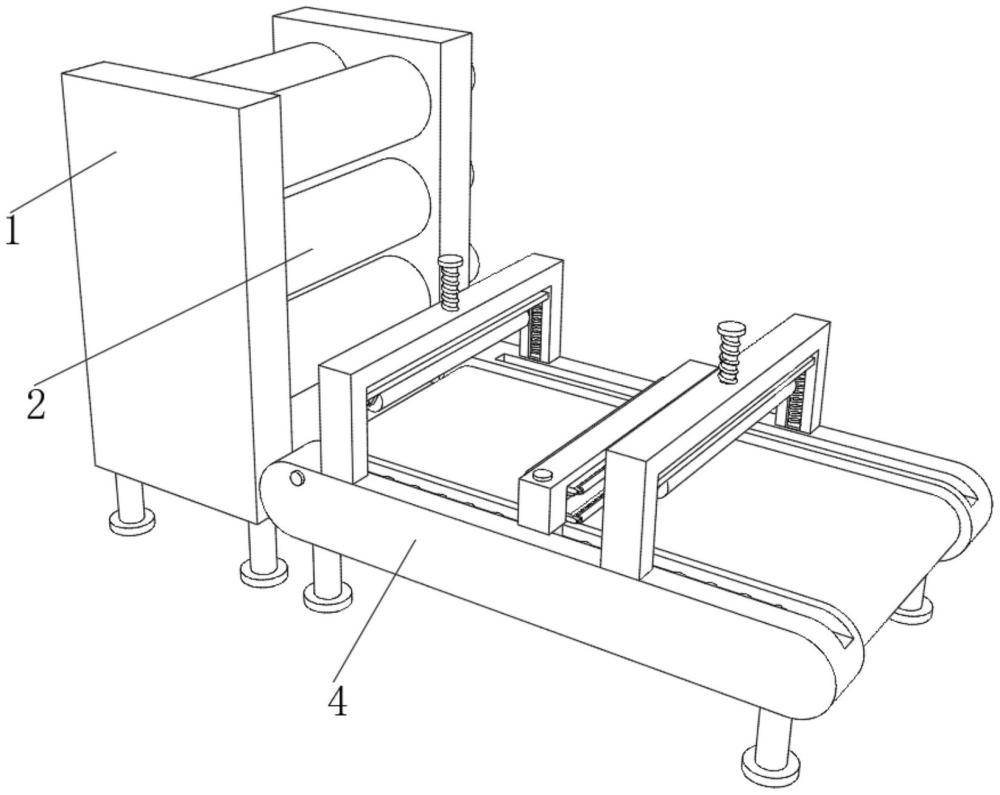

2、本實用新型通過以下技術方案來實現上述目的，一種壓延機出料牽引組件，包括安裝架，所述安裝架的內壁轉動連接有數個均勻分布的延壓輥，所述延壓輥的一端固定連接有電機；出料機構，可以對膠料進行引導提高對膠料牽引效果的所述出料機構設置于安裝架的一端；其中，所述出料機構包括設置于安裝架一端的兩個安裝板，兩個所述安裝板之間轉動連接有傳動桿，兩個所述傳動桿之間傳動連接有輸送帶，所述安裝板的頂端設置有引導組件，所述安裝板的兩端均設置有限位組件。

3、優選的，所述引導組件包括滑動連接于安裝板頂端的固定架，所述固定架的內壁滑動連接有兩個固定板，所述固定板的兩端均轉動連接有轉動桿，所述固定板的表面固定連接有兩個夾持墊，所述固定板兩側均固定連接有第一滑塊，所述固定架內壁的兩側均開設有與第一滑塊相匹配的第一滑槽。

4、優選的，所述固定架頂部的一側轉動連接有第一螺紋桿，所述第一螺紋桿的一端貫穿固定架并與其中兩個所述第一滑塊螺紋連接，另兩個所述第一滑塊之間設置有壓縮彈簧。

5、優選的，所述固定架底部的兩側均固定連接有第二滑塊，所述安裝架的頂端開設有與第二滑塊相匹配的第二滑槽。

6、優選的，其中一個所述第二滑槽的內壁轉動連接有絲桿，所述安裝架的一側轉動連接有連接桿，所述連接桿與絲桿的一端均固定連接有錐齒輪，兩個所述錐齒輪嚙合連接。

7、優選的，所述限位組件包括固定連接于安裝板頂部?jī)啥说闹渭埽鲋渭艿膬?nèi)壁滑動連接有支撐板，所述支撐板的底端鉸接有限位桿，所述支撐架的頂端螺紋連接有第二螺紋桿，所述第二螺紋桿的一端貫穿支撐架并與支撐板轉動連接。

8、優選的，所述支撐板的兩側均固定連接有第三滑塊，所述支撐架內壁的兩側均開設有與第三滑塊相匹配的第三滑槽，所述第三滑槽的內壁設置有兩個螺旋彈簧，所述第三滑塊設置于兩個螺旋彈簧之間。

9、優選的，其中一個所述傳動桿與其中一個所述延壓輥的一端均固定連接有傳動輪，兩個所述傳動輪之間傳動連接有傳動帶。

10、本實用新型的有益效果是：

11、1、通過設置出料機構與引導組件，在對膠料進行牽引時，轉動連接桿帶動兩個錐齒輪轉動，其中一個錐齒輪帶動絲桿轉動使第二滑塊可以帶動固定架進行移動，使兩個固定板可以對延壓后的膠料進行牽引，支撐板兩端的轉動桿可以帶動對膠料進行牽引，防止膠料在牽引過程中造成損壞，支撐板外壁的兩個夾持墊可以對膠料進行固定，帶動膠料進行移動，固定架底端第二滑塊與安裝板上的第二滑槽相配合可以安裝架進行安裝拆卸，提高使用效果，第一螺紋桿表面兩個螺紋方向相反可以帶動兩個固定板對膠料進行夾緊，其中一個傳動桿帶動一端的傳動輪與傳動帶相配合帶動輸送帶與延壓輥進行同步轉動，方便對膠料進行牽引，提高裝置的實用性。

12、2、通過設置限位組件，對膠料進行牽引后可以對膠料進行限位，轉動第二螺紋桿帶動支撐板底端的限位桿向下移動對牽引出來的膠料進行限位引導，防止膠料在出料時發生偏移損壞，限位桿與輸送帶相配合可以快速的對膠料進行引導出料，支撐架內壁兩側的兩個螺旋彈簧可以提高支撐板的穩定性與限位效果，可以對膠料進行限位導出，防止膠料發生偏移。

技術特征：

1.一種壓延機出料牽引組件，其特征在于，包括：

2.根據權利要求1所述的一種壓延機出料牽引組件，其特征在于：所述固定架(4041)頂部的一側轉動連接有第一螺紋桿(4047)，所述第一螺紋桿(4047)的一端貫穿固定架(4041)并與其中兩個所述第一滑塊(4045)螺紋連接，另兩個所述第一滑塊(4045)之間設置有壓縮彈簧(4048)。

3.根據權利要求1所述的一種壓延機出料牽引組件，其特征在于：所述固定架(4041)底部的兩側均固定連接有第二滑塊(406)，所述安裝架(1)的頂端開設有與第二滑塊(406)相匹配的第二滑槽(405)。

4.根據權利要求3所述的一種壓延機出料牽引組件，其特征在于：其中一個所述第二滑槽(405)的內壁轉動連接有絲桿(407)，所述安裝架(1)的一側轉動連接有連接桿(408)，所述連接桿(408)與絲桿(407)的一端均固定連接有錐齒輪(409)，兩個所述錐齒輪(409)嚙合連接。

5.根據權利要求1所述的一種壓延機出料牽引組件，其特征在于：所述限位組件(410)包括固定連接于安裝板(401)頂部?jī)啥说闹渭?4101)，所述支撐架(4101)的內壁滑動連接有支撐板(4102)，所述支撐板(4102)的底端鉸接有限位桿(4103)，所述支撐架(4101)的頂端螺紋連接有第二螺紋桿(4104)，所述第二螺紋桿(4104)的一端貫穿支撐架(4101)并與支撐板(4102)轉動連接。

6.根據權利要求5所述的一種壓延機出料牽引組件，其特征在于：所述支撐板(4102)的兩側均固定連接有第三滑塊(4106)，所述支撐架(4101)內壁的兩側均開設有與第三滑塊(4106)相匹配的第三滑槽(4105)，所述第三滑槽(4105)的內壁設置有兩個螺旋彈簧(4107)，所述第三滑塊(4106)設置于兩個螺旋彈簧(4107)之間。

7.根據權利要求1所述的一種壓延機出料牽引組件，其特征在于：其中一個所述傳動桿(402)與其中一個所述延壓輥(2)的一端均固定連接有傳動輪(411)，兩個所述傳動輪(411)之間傳動連接有傳動帶(412)。

技術總結
本技術涉及壓延機技術領域，具體的說是一種壓延機出料牽引組件，包括安裝架，所述安裝架的內壁轉動連接有數個均勻分布的延壓輥，所述延壓輥的一端固定連接有電機；出料機構，可以對膠料進行引導提高對膠料牽引效果的所述出料機構設置于安裝架的一端；通過設置出料機構與引導組件，轉動連接桿帶動兩個錐齒輪轉動，其中一個錐齒輪帶動絲桿轉動使第二滑塊可以帶動固定架進行移動，使兩個固定板可以對延壓后的膠料進行牽引，支撐板兩端的轉動桿可以帶動對膠料進行牽引，防止膠料在牽引過程中造成損壞，支撐板外壁的兩個夾持墊可以對膠料進行固定，帶動膠料進行向一端移動，方便對膠料進行牽引，提高裝置的實用性。

技術研發人員：王乾,冷超,張燕
受保護的技術使用者：吳江市旭云紡織后整理有限公司
技術研發日：20240318
技術公布日：2025/4/28
