本技術涉及擠出機，具體為一種擠出機管材的真空定徑箱。

背景技術：

1、真空定徑法是塑料管材定型的主要方法，其目的是為了獲得精確的尺寸和使塑料沿定徑套內壁被壓的密實，該方法利用建立管材內腔與壁面之間的壓差，使管材外表面被吸附在定徑套內，得到外徑及壁厚要求。

2、真空定徑箱在工作時，需要將擠出機輸出端的塑料與定徑套內的牽引管一端固定，然后將塑料拉入定徑套內進行定型，但是在牽引管進行牽引的過程中，擠出機的輸出端口與定徑套入口，會受到管材口徑大小的影響，導致兩者之間產生偏差，從而導致管材在成型時出現問題。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種擠出機管材的真空定徑箱，通過警報裝置中定位塊和定位槽的設置，使得定徑套與出料箱的對口吻合時，蜂鳴器報警，進而確定出料箱的輸出端口與定徑套入口同心，解決了牽引管進行牽引的過程中，擠出機的輸出端口與定徑套入口，會受到管材口徑大小的影響，導致兩者之間產生偏差，從而導致管材在成型時出現彎曲的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、一種擠出機管材的真空定徑箱，包括出料箱，安裝于出料箱內部的管材塑料、與出料箱匹配的定徑套、安裝于定徑套內的牽引管，所述出料箱外周頂部和底部均安裝有推動裝置，所述出料箱與定徑套之間安裝有警報裝置，所述推動裝置包括伺服汽缸和承載板，所述伺服汽缸運行帶動承載板向定徑套方向移動，所述警報裝置包括蜂鳴器和壓力感應器，以使所述承載板向定徑套方向移動時，所述承載板對壓力感應器施加壓力，以使所述蜂鳴器啟動。

4、優選地，所述伺服汽缸固定安裝于出料箱外周，所述承載板一側固定連接有承載塊，所述承載塊一側底部固定連接有活動桿，所述活動桿延伸至出料箱內且與出料箱滑動連接，所述承載塊一側頂部固定連接有伸縮桿，所述伸縮桿一端與伺服汽缸輸出端固定連接。

5、優選地，所述承載板一側兩端均固定連接有定位塊，所述定徑套一側兩端均開設有定位槽，所述定位塊與定位槽相吻合，所述壓力感應器固定安裝于定位槽內，所述壓力感應器與蜂鳴器電連接。

6、優選地，所述定徑套與出料箱之間安裝有兩組夾持裝置，兩組所述夾持裝置分別安裝于兩個承載板底部，所述夾持裝置包括夾套，所述承載板底部開設有凹槽，所述夾套頂部固定連接有活動板，所述活動板頂部固定連接有橫板，所述橫板滑動設于凹槽內。

7、優選地，所述承載板內通過軸承轉動連接有橫桿，所述凹槽內兩側通過軸承轉動連接有螺紋桿，所述螺紋桿與橫板螺紋連接，所述螺紋桿頂端延伸至承載板內，所述螺紋桿與橫桿之間固定安裝有錐齒輪組，所述承載板一側固定安裝有電機，所述電機輸出端與橫桿一端固定連接。

8、與現有技術相比，本實用新型提供了一種擠出機管材的真空定徑箱，具備以下有益效果：

9、1、本實用新型通過警報裝置中定位塊和定位槽的設置，使得定徑套與出料箱的對口吻合時，定位塊進入到定位槽內，并出發壓力感應器，從而使得蜂鳴器報警，進而確定出料箱的輸出端口與定徑套入口同心，解決了牽引管進行牽引的過程中，擠出機的輸出端口與定徑套入口，會受到管材口徑大小的影響，導致兩者之間產生偏差，從而導致管材在成型時出現彎曲的問題。

10、2、本實用新型通過夾持裝置上的夾套的設置，使得承載板移動到管材塑料和牽引管的連接處時，兩個夾套做相向運動，從而對管材塑料盒牽引管之間進行定型。

技術特征：

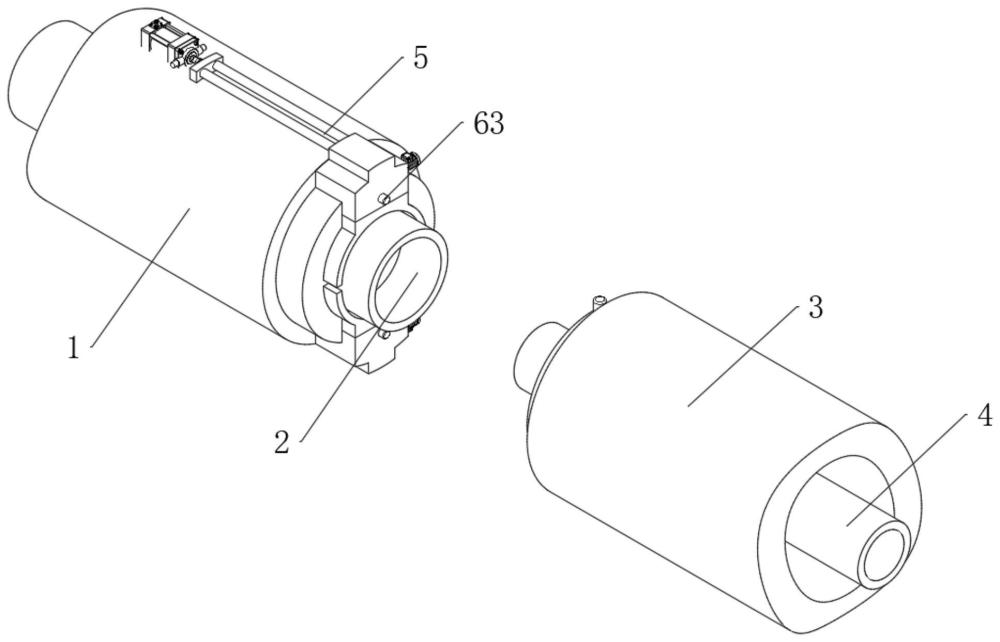

1.一種擠出機管材的真空定徑箱，包括出料箱(1)，安裝于出料箱(1)內部的管材塑料(2)、與出料箱(1)匹配的定徑套(3)、安裝于定徑套(3)內的牽引管(4)，其特征在于：所述出料箱(1)外周頂部和底部均安裝有推動裝置(5)，所述出料箱(1)與定徑套(3)之間安裝有警報裝置(6)，所述推動裝置(5)包括伺服汽缸(51)和承載板(52)，所述伺服汽缸(51)運行帶動承載板(52)向定徑套(3)方向移動，所述警報裝置(6)包括蜂鳴器(61)和壓力感應器(62)，以使所述承載板(52)向定徑套(3)方向移動時，所述承載板(52)對壓力感應器(62)施加壓力，以使所述蜂鳴器(61)啟動。

2.根據權利要求1所述的一種擠出機管材的真空定徑箱，其特征在于：所述伺服汽缸(51)固定安裝于出料箱(1)外周，所述承載板(52)一側固定連接有承載塊(53)，所述承載塊(53)一側底部固定連接有活動桿(54)，所述活動桿(54)延伸至出料箱(1)內且與出料箱(1)滑動連接，所述承載塊(53)一側頂部固定連接有伸縮桿(55)，所述伸縮桿(55)一端與伺服汽缸(51)輸出端固定連接。

3.根據權利要求2所述的一種擠出機管材的真空定徑箱，其特征在于：所述承載板(52)一側兩端均固定連接有定位塊(63)，所述定徑套(3)一側兩端均開設有定位槽(64)，所述定位塊(63)與定位槽(64)相吻合，所述壓力感應器(62)固定安裝于定位槽(64)內，所述壓力感應器(62)與蜂鳴器(61)電連接。

4.根據權利要求1所述的一種擠出機管材的真空定徑箱，其特征在于：所述定徑套(3)與出料箱(1)之間安裝有兩組夾持裝置(7)，兩組所述夾持裝置(7)分別安裝于兩個承載板(52)底部，所述夾持裝置(7)包括夾套(71)，所述承載板(52)底部開設有凹槽，所述夾套(71)頂部固定連接有活動板(72)，所述活動板(72)頂部固定連接有橫板(73)，所述橫板(73)滑動設于凹槽內。

5.根據權利要求4所述的一種擠出機管材的真空定徑箱，其特征在于：所述承載板(52)內通過軸承轉動連接有橫桿(74)，所述凹槽內兩側通過軸承轉動連接有螺紋桿(75)，所述螺紋桿(75)與橫板(73)螺紋連接，所述螺紋桿(75)頂端延伸至承載板(52)內，所述螺紋桿(75)與橫桿(74)之間固定安裝有錐齒輪組(76)，所述承載板(52)一側固定安裝有電機(77)，所述電機(77)輸出端與橫桿(74)一端固定連接。

技術總結
本技術涉及擠出機技術領域，公開了一種擠出機管材的真空定徑箱，包括出料箱，安裝于出料箱內部的管材塑料、與出料箱匹配的定徑套、安裝于定徑套內的牽引管，出料箱外周頂部和底部均安裝有推動裝置，出料箱與定徑套之間安裝有警報裝置，推動裝置包括伺服汽缸和承載板，警報裝置包括蜂鳴器和壓力感應器。本技術通過警報裝置中定位塊和定位槽的設置，使得定徑套與出料箱的對口吻合時，蜂鳴器報警，進而確定出料箱的輸出端口與定徑套入口同心，解決牽引管進行牽引過程中，擠出機的輸出端口與定徑套入口，會受到管材口徑大小的影響，導致兩者之間產生偏差，從而導致管材在成型時出現彎曲的問題。

技術研發人員：鄒濤,劉為強,嚴峻峰
受保護的技術使用者：南京諾達鑫業擠出裝備有限公司
技術研發日：20240325
技術公布日：2025/4/28
