本技術涉及3d打印，更具體地說，涉及一種3d打印用原料預混器。

背景技術：

1、3d打印技術出現在20世紀90年代中期，實際上是利用光固化和紙層疊等技術的最新快速成型裝置；它與普通打印工作原理基本相同，打印機內裝有液體或粉末等“打印材料”，與電腦連接后，通過電腦控制把“打印材料”一層層疊加起來，最終把計算機上的藍圖變成實物；這打印技術稱為3d立體打印技術，3d打印常用材料有尼龍玻纖、耐用性尼龍材料、石膏材料、鋁材料、鈦合金、不銹鋼、鍍銀、鍍金、橡膠、塑料顆粒、鐵粉、鋁粉類材料；針對已知的3d打印用原料預混器，參考專利號：cn213533818u，現有的3d打印用原料預混器的內部多數只有兩片螺旋葉在同一高度，可能會導致原料預混效率過慢，預混不到位等情況，當預混器內部的濾網使用時間過長以后，會出現原料堵塞濾網的情況，濾網需要更換或清洗時較為不便，且內部的螺旋葉在旋轉時也會引起震動從而帶來噪音。

2、針對上述問題，關于預混器內部的濾網使用時間過長以后，會出現原料堵塞濾網的情況，濾網需要更換或清洗時較為不便，且內部的螺旋葉在旋轉時也會引起震動從而帶來噪音的技術問題而言，經過大量的檢索，查詢到專利號為202320036840.8的一種3d打印用原料預混器，涉及3d打印技術領域，包括：外殼，在外殼的底部四個角均安裝有阻尼彈簧減震器；橡膠減震墊，其安裝在所述阻尼彈簧減震器的底部安裝孔，其均開設在所述阻尼彈簧減震器的底部；濾網，其安裝在所述外殼的前方；濾網板，其安裝在濾網的前方等結構，但是該專利所提供的技術方案

3、(1)對于螺旋葉工作效率不高，攪拌不充分，使得材料需要二次攪拌，浪費時間。

4、(2)對于支撐腳沒有升降機構，不能調整預混器一側的高度，使得顏料不能完全倒出，導致剩余的材料浪費。

5、本實用新型可以起到提高工作效率，使攪拌充分，材料不需要二次攪拌，節約時間，且設有升降機構，能調整預混器一側的高度，使得顏料能完全倒出，保證不會浪費材料的作用。

技術實現思路

1、本實用新型旨在于解決上述背景技術提出的技術問題，提供一種3d打印用原料預混器。

2、為實現上述目的，本實用新型提供如下技術方案：一種3d打印用原料預混器，包括：混合箱，所述混合箱的頂端中部安裝有電機，所述電機的輸出端活動安裝有旋轉軸，所述旋轉軸的下端活動安裝有第一齒輪，所述第一齒輪的外側通過齒嚙合連接有若干個第二齒輪，所述第二齒輪內部嵌裝有連接桿，所述連接桿的外側固定安裝有絞龍葉片；

3、所述混合箱的底端前部安裝有2個頂塊，所述頂塊的內部螺紋連接有螺桿，所述螺桿的底端固定安裝有第一錐形齒輪，所述第一錐形齒輪的下端嚙合連接有第二錐形齒輪，所述第二錐形齒輪的內部嵌裝有活動桿，所述活動桿的左端固定安裝有搖桿，所述活動桿的外側安裝有固定座。

4、進一步的優選方案：所述第二齒輪的數量為4個，4個第二齒輪通過第一齒輪同步運動。

5、進一步的優選方案：所述旋轉軸的底端固定安裝有固定板。

6、進一步的優選方案：所述連接桿的下端安裝有軸承，所述軸承為滾針軸承。

7、進一步的優選方案：所述活動桿連通2個固定座，所述固定座的底端固定安裝有橡膠墊。

8、進一步的優選方案：所述絞龍葉片從上端延伸至下端，且橫截面呈波浪狀。

9、進一步的優選方案：所述混合箱的頂端固定安裝有2個進料管，2個所述進料管的上端橫截面呈梯形。

10、有益效果：

11、1.通過設置有第一齒輪和第二齒輪，利用第一齒輪帶動4個第二齒輪同步運動，使下方的絞龍葉片運動，提高了工作效率，節省時間；

12、2.通過設置有搖桿，通過搖動搖桿，使預混器的一側升高或降低，從而控制材料流出的多少，且可以使材料完全倒出；

13、3.通過設置有絞龍葉片，通過第二齒輪帶動連接桿使絞龍葉片旋轉，且絞龍葉片從連接桿的上端延伸至下端，橫截面呈波浪狀，能夠有效的將材料攪拌均勻；

14、4.綜上所述，該種3d打印用原料預混器，通過設置有第一齒輪、第二齒輪等結構，可以起到提高工作效率，使攪拌充分，材料不需要二次攪拌，節約時間，且設有升降機構，能調整預混器一側的高度，使得顏料能完全倒出，保證不會浪費材料的作用。

技術特征：

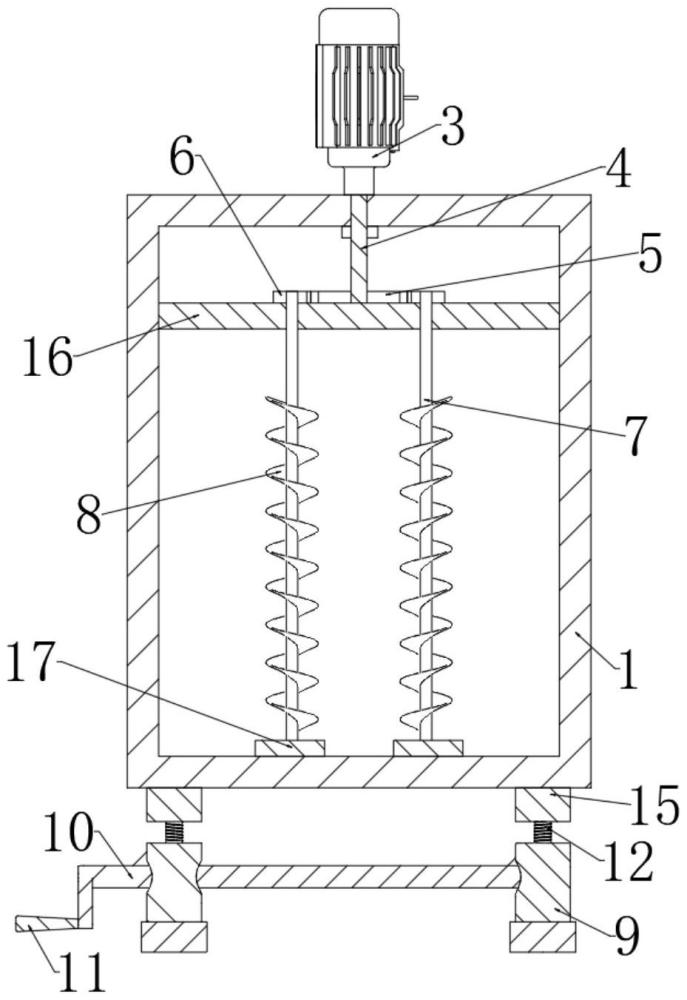

1.一種3d打印用原料預混器，包括：混合箱(1)，所述混合箱(1)的頂端中部安裝有電機(3)，其特征在于：所述電機(3)的輸出端活動安裝有旋轉軸(4)，所述旋轉軸(4)的下端活動安裝有第一齒輪(5)，所述第一齒輪(5)的外側通過齒嚙合連接有若干個第二齒輪(6)，所述第二齒輪(6)內部嵌裝有連接桿(7)，所述連接桿(7)的外側固定安裝有絞龍葉片(8)；

2.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述第二齒輪(6)的數量為4個，4個第二齒輪(6)通過第一齒輪(5)同步運動。

3.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述旋轉軸(4)的底端固定安裝有固定板(16)。

4.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述連接桿(7)的下端安裝有軸承(17)，所述軸承(17)為滾針軸承。

5.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述活動桿(10)連通2個固定座(9)，所述固定座(9)的底端固定安裝有橡膠墊。

6.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述絞龍葉片(8)從上端延伸至下端，且橫截面呈波浪狀。

7.根據權利要求1所述的一種3d打印用原料預混器，其特征在于：所述混合箱(1)的頂端固定安裝有2個進料管(2)，2個所述進料管(2)的上端橫截面呈梯形。

技術總結
本技術提供了一種3D打印用原料預混器，包括：混合箱，混合箱的頂端中部安裝有電機，電機的輸出端活動安裝有旋轉軸，旋轉軸的下端活動安裝有第一齒輪，第一齒輪的外側通過齒嚙合連接有若干個第二齒輪，第二齒輪內部嵌裝有連接桿，連接桿的外側固定安裝有絞龍葉片，混合箱的底端前部安裝有2個頂塊，頂塊的內部螺紋連接有螺桿，螺桿的底端固定安裝有第一錐形齒輪，第一錐形齒輪的下端嚙合連接有第二錐形齒輪，第二錐形齒輪的內部嵌裝有活動桿。該種3D打印用原料預混器，可以起到提高工作效率，使攪拌充分，材料不需要二次攪拌，節約時間，且設有升降機構，能調整預混器一側的高度，使得顏料能完全倒出，保證不會浪費材料的作用。

技術研發人員：吳胡行
受保護的技術使用者：廣東精銳智能科技有限公司
技術研發日：20240530
技術公布日：2025/4/28
