本技術涉及汽車內飾面板產品，尤其涉及一種cnc銑澆口治具。

背景技術：

1、cnc銑澆口治具是一種用于在機械加工中精確銑削澆口的工具，它通常由高精度的金屬材料制成，具有特定的形狀和尺寸，以適應不同類型和尺寸的澆口。該治具的設計旨在提高加工效率和精度，減少誤差和廢品率。它可以通過固定在cnc銑床上，與刀具配合使用，實現對澆口進行精確的銑削加工。

2、現有的手工熱鉗去除澆口工作效率低，手工操作不僅費時費力，而且難以滿足大批量生產的需求。其次，穩定性差，人工操作的精度和一致性難以保證，容易出現澆口去除不干凈或過度去除的問題。此外，手工熱鉗去除澆口過程中，由于操作不穩定，極易劃傷產品表面，導致產品外觀質量下降。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種cnc銑澆口治具，旨在改善現有的手工熱鉗去除澆口工作效率低、穩定性差、容易劃傷產品且熱鉗去除后還需要打磨光滑的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種cnc銑澆口治具，包括底板，所述底板的內部滑動連接有三個定位卡板，所述定位卡板的外壁固定連接有壓板，所述壓板的外壁固定連接有壓板力臂，所述定位卡板的外壁轉動連接有氣缸，所述氣缸的輸出端固定連接有定位桿，所述定位卡板的外壁設置有氣體換向器，所述氣體換向器的外壁設置有氣體開關。

3、進一步地，所述氣體換向器的外壁設置有氣體五通，所述氣體五通與所述氣體開關之間為電性連接。

4、進一步地，三個所述定位卡板之間相互對稱。

5、進一步地，所述定位桿的外壁轉動連接在所述壓板力臂的內部，所述壓板力臂的外壁固定連接在所述定位卡板的外壁。

6、進一步地，所述氣體換向器與所述氣體開關之間為電性連接，所述氣體五通與所述氣體換向器之間為電性連接。

7、進一步地，所述壓板力臂設置在所述定位卡板的上方。

8、進一步地，所述氣缸和所述壓板力臂均滑動連接在所述底板的上方。

9、本實用新型具有如下有益效果：

10、1、本實用新型中，首先通過將治具裝在cnc銑床上并編寫好程序，打開氣體開關，打開氣體換向器，壓板和壓板力臂打開，將需要銑澆口的產品放置在定位卡板上并確認定位是否精準，關閉氣體換向器，壓板和壓板力臂下落，將產品壓緊在定位卡板上，進行銑澆口作業，解決了現有的手工熱鉗去除澆口工作效率低、穩定性差、容易劃傷產品且熱鉗去除后還需要打磨光滑的問題，提高了治具的實用性以及加工效率。

技術特征：

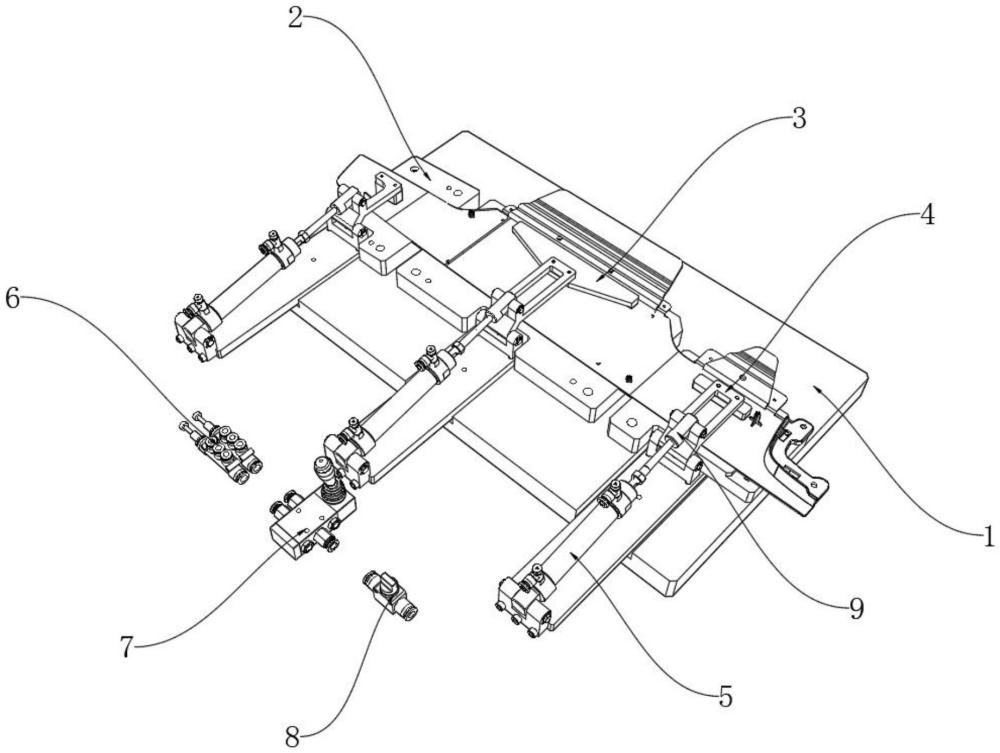

1.一種cnc銑澆口治具，包括底板(1)，其特征在于：所述底板(1)的內部滑動連接有三個定位卡板(2)，所述定位卡板(2)的外壁固定連接有壓板(3)，所述壓板(3)的外壁固定連接有壓板力臂(4)，所述定位卡板(2)的外壁轉動連接有氣缸(5)，所述氣缸(5)的輸出端固定連接有定位桿(9)，所述定位卡板(2)的外壁設置有氣體換向器(7)，所述氣體換向器(7)的外壁設置有氣體開關(8)。

2.根據權利要求1所述的一種cnc銑澆口治具，其特征在于：所述氣體換向器(7)的外壁設置有氣體五通(6)，所述氣體五通(6)與所述氣體開關(8)之間為電性連接。

3.根據權利要求2所述的一種cnc銑澆口治具，其特征在于：三個所述定位卡板(2)之間相互對稱。

4.根據權利要求3所述的一種cnc銑澆口治具，其特征在于：所述定位桿(9)的外壁轉動連接在所述壓板力臂(4)的內部，所述壓板力臂(4)的外壁固定連接在所述定位卡板(2)的外壁。

5.根據權利要求2所述的一種cnc銑澆口治具，其特征在于：所述氣體換向器(7)與所述氣體開關(8)之間為電性連接，所述氣體五通(6)與所述氣體換向器(7)之間為電性連接。

6.根據權利要求1所述的一種cnc銑澆口治具，其特征在于：所述壓板力臂(4)設置在所述定位卡板(2)的上方。

7.根據權利要求1所述的一種cnc銑澆口治具，其特征在于：所述氣缸(5)和所述壓板力臂(4)均滑動連接在所述底板(1)的上方。

技術總結
本技術涉及汽車內飾面板產品技術領域，公開了一種CNC銑澆口治具，包括底板，所述底板的內部滑動連接有三個定位卡板，所述定位卡板的外壁固定連接有壓板，所述壓板的外壁固定連接有壓板力臂，所述定位卡板的外壁轉動連接有氣缸，所述氣缸的輸出端固定連接有定位桿，所述定位卡板的外壁設置有氣體換向器，所述氣體換向器的外壁設置有氣體開關，所述氣體換向器的外壁設置有氣體五通，所述氣體五通與所述氣體開關之間為電性連接。本技術中，通過定位卡板、壓板、壓板力臂、氣缸、氣體換向器和氣體開關之間的配合，解決了現有的手工熱鉗去除澆口工作效率低、穩定性差、容易劃傷產品且熱鉗去除后還需要打磨光滑的問題。

技術研發人員：于靖超
受保護的技術使用者：大連金通電子有限公司
技術研發日：20240624
技術公布日：2025/4/28
