本發明涉及打包帶生產設備，具體為一種打包帶生產用輸送裝置。

背景技術：

1、打包帶生產輸送設備是打包帶生產線上的一部分，用于將生產出的打包帶進行卷繞等處理，以方便后續的包裝和使用。這種設備常見于塑料制品加工廠，用于提高打包帶的生產效率和質量。

2、但現有技術仍存在較大不足，如：

3、在當前的打包帶生產流程中，操作人員通常需手動將打包帶纏繞至輸送輥軸上。在此過程中，由于輸送輥軸持續轉動且需使打包帶產生一定傾角，致使操作人員的手部極易被卷入輥軸，進而引發擠壓、絞傷等嚴重傷害。鑒于此，結合現有的相關設備，本申請人發明了一種打包帶生產用輸送裝置，其主要目的在于消除上述安全隱患，在確保打包帶能夠正常生產及輸送的前提下，保障操作人員的人身安全，大幅降低工傷事故的發生概率，為打包帶生產作業營造一個更加安全、可靠的操作環境。

技術實現思路

1、本發明的目的在于提供一種打包帶生產用輸送裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種打包帶生產用輸送裝置，包括支架，所述支架上轉動設置有動力輥軸、若干橫向輥軸和若干縱向輥軸，還包括橫向組件和縱向組件，所述橫向輥軸通過橫向組件在支架上產生橫向位移，所述縱向輥軸通過縱向組件在支架上產生縱向位移。

4、優選的，所述縱向組件包括固定設置在支架上的第一縱向導軌和第一導向板，所述第一導向板上開設有第一導向槽；

5、所述第一縱向導軌上滑動設置有縱向滑板，所述縱向滑板上固定設置有若干平移導軌，所述平移導軌上固定設置有平移滑板，所述平移滑板上轉動設置有第一導向輪，所述第一導向輪滾動設置在第一導向槽中；

6、所述縱向輥軸的軸轉動設置在平移滑板上。

7、優選的，所述支架上設置步進電機，所述步進電機的軸上固定連接有絲杠，所述絲杠上設置有絲杠螺母，所述絲杠螺母與縱向滑板固定連接。

8、優選的，所述橫向組件包括固定設置在支架上的橫向導軌，所述橫向導軌上滑動設置有橫向滑板，所述橫向輥軸轉動設置在橫向滑板上；

9、所述支架上固定設置有第二縱向導軌，所述第二縱向導軌上滑動設置有第二導向板，所述第二導向板上開設有第二導向槽，所述橫向滑板上轉動設置有第二導向輪，所述第二導向輪滾動設置有在第二導向槽中；

10、所述第二導向板與絲杠螺母固定連接。

11、優選的，還包括壓料組件，所述壓料組件包括固定設置在支架上的壓料導軌，所述壓料導軌上固定設置有壓料支桿，所述壓料支桿滑動設置有若干壓桿，若干所述壓桿上轉動設置有壓料輥軸，所述壓桿上套設有彈簧。

12、優選的，所述壓料導軌的一側設置有伸縮缸，所述伸縮缸的活動端與壓料支桿固定連接。

13、優選的，還包括定軸組件，所述定軸組件包括固定設置在支架上的若干定軸導軌，所述定軸導軌上滑動設置有軸支撐座，所述軸支撐座中固定設置有軸承；

14、所述支架上還固定設置有滑桿，所述滑桿上滑動設置有滑塊，所述滑塊與若干軸支撐座固定連接，所述滑桿上套設有壓簧。

15、優選的，所述支架上固定設置有撓性管，所述撓性管中設置有撓性軸，所述撓性軸的一端與壓料支桿固定連接，所述撓性軸的另一端與滑塊固定連接。

16、優選的，所述第二導向板上開設有若干減重孔；

17、所述支架上固定設置有驅動電機，所述動力輥軸與驅動電機之間通過皮帶輪組進行動力傳輸。

18、與現有技術相比，本發明的有益效果是：

19、1.通過縱向組件和橫向組件的協同設計，操作人員無需手動將打包帶纏繞至輸送輥軸上。縱向輥軸在步進電機、絲杠及絲杠螺母等部件的驅動下，沿著特定軌跡運動，帶動打包帶產生豎向拉伸及角度偏轉；橫向輥軸在相應結構作用下，與縱向輥軸協同使打包帶產生特定角度偏轉。整個過程無需人工手動纏繞，消除了操作人員手部被卷入輥軸導致擠壓、絞傷等傷害的風險，極大地保障了操作人員的人身安全，大幅降低工傷事故的發生概率。

20、2.縱向輥軸在下降過程中，通過第一導向槽對第一導向輪的約束，可產生橫向位移，使打包帶在豎向拉伸時產生角度偏轉；橫向組件與縱向組件協同工作，使橫向輥軸與縱向輥軸之間的打包帶產生特定角度偏轉。這種多角度的拉伸方式能夠使打包帶在拉伸過程中受力更加均勻，進一步優化拉伸效果，有助于提高打包帶的質量和性能，滿足生產工藝對打包帶品質的更高要求。

21、3.針對縱向輥軸懸臂設置運行時因打包帶拉伸產生彎矩影響設備穩定性和使用壽命的問題，引入定軸組件。當橫向輥軸和縱向輥軸到達工作位置且伸縮缸帶動壓料組件壓料時，通過撓性軸、滑塊、軸支撐座及軸承等部件的協同作用，將縱向輥軸原本的懸臂結構變為部分支撐結構，減小了縱向輥軸因打包帶拉伸而產生的彎矩，提高了縱向輥軸的穩定性和使用壽命，確保裝置能夠長期穩定運行，提高了打包帶的生產質量。

22、4.橫向組件和縱向組件均由同一根絲杠驅動，壓料組件和定軸組件也采用聯動設計，簡化了驅動結構，提高了裝置的整體協調性和穩定性，使裝置的運行更加穩定、可靠。

技術特征：

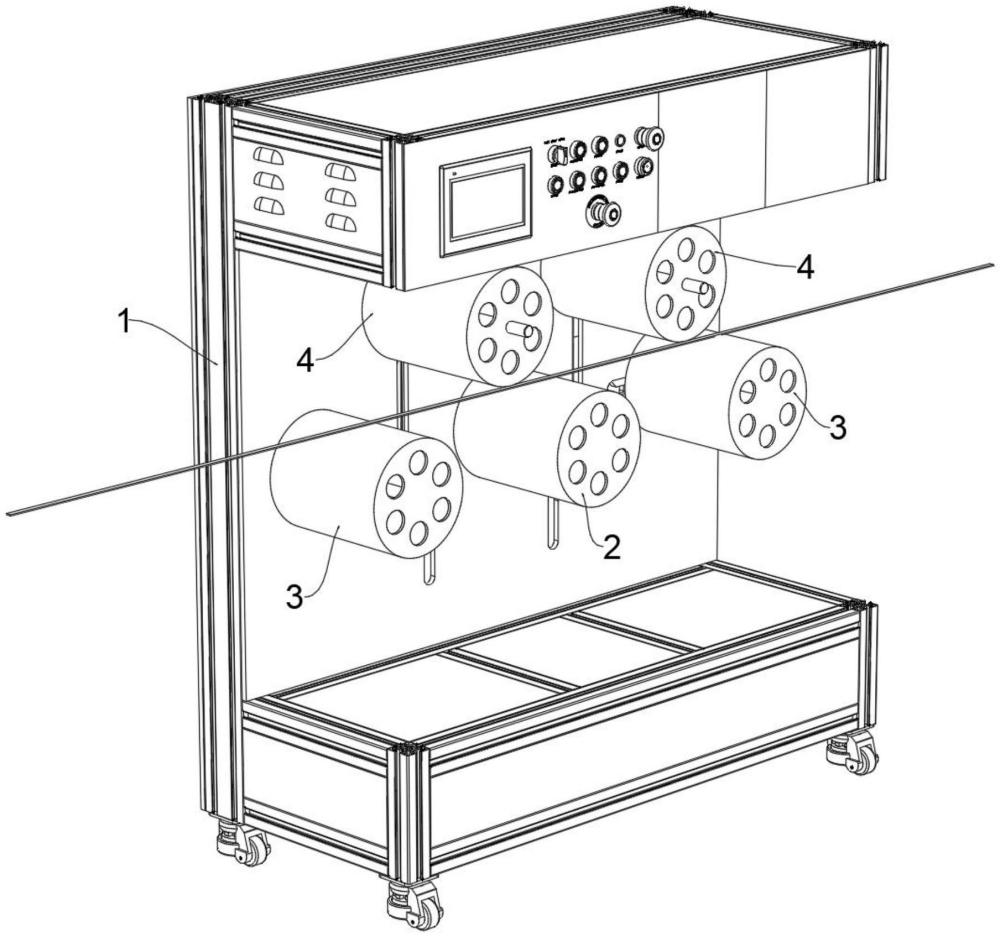

1.一種打包帶生產用輸送裝置，包括支架(1)，所述支架(1)上轉動設置有動力輥軸(2)、若干橫向輥軸(3)和若干縱向輥軸(4)，其特征在于：還包括橫向組件(300)和縱向組件(400)，所述橫向輥軸(3)通過橫向組件(300)在支架(1)上產生橫向位移，所述縱向輥軸(4)通過縱向組件(400)在支架(1)上產生縱向位移。

2.根據權利要求1所述的一種打包帶生產用輸送裝置，其特征在于：所述縱向組件(400)包括固定設置在支架(1)上的第一縱向導軌(401)和第一導向板(402)，所述第一導向板(402)上開設有第一導向槽(403)；

3.根據權利要求2所述的一種打包帶生產用輸送裝置，其特征在于：所述支架(1)上設置步進電機(7)，所述步進電機(7)的軸上固定連接有絲杠(8)，所述絲杠(8)上設置有絲杠螺母(9)，所述絲杠螺母(9)與縱向滑板(404)固定連接。

4.根據權利要求3所述的一種打包帶生產用輸送裝置，其特征在于：所述橫向組件(300)包括固定設置在支架(1)上的橫向導軌(301)，所述橫向導軌(301)上滑動設置有橫向滑板(302)，所述橫向輥軸(3)轉動設置在橫向滑板(302)上；

5.根據權利要求1所述的一種打包帶生產用輸送裝置，其特征在于：還包括壓料組件(5)，所述壓料組件(5)包括固定設置在支架(1)上的壓料導軌(501)，所述壓料導軌(501)上固定設置有壓料支桿(502)，所述壓料支桿(502)滑動設置有若干壓桿(503)，若干所述壓桿(503)上轉動設置有壓料輥軸(504)，所述壓桿(503)上套設有彈簧(505)。

6.根據權利要求5所述的一種打包帶生產用輸送裝置，其特征在于：所述壓料導軌(501)的一側設置有伸縮缸(506)，所述伸縮缸(506)的活動端與壓料支桿(502)固定連接。

7.根據權利要求1所述的一種打包帶生產用輸送裝置，其特征在于：還包括定軸組件(6)，所述定軸組件(6)包括固定設置在支架(1)上的若干定軸導軌(601)，所述定軸導軌(601)上滑動設置有軸支撐座(602)，所述軸支撐座(602)中固定設置有軸承(603)；

8.根據權利要求7所述的一種打包帶生產用輸送裝置，其特征在于：所述支架(1)上固定設置有撓性管(607)，所述撓性管(607)中設置有撓性軸(608)，所述撓性軸(608)的一端與壓料支桿(502)固定連接，所述撓性軸(608)的另一端與滑塊(605)固定連接。

9.根據權利要求4所述的一種打包帶生產用輸送裝置，其特征在于：所述第二導向板(304)上開設有若干減重孔(3041)；

技術總結
本發明公開了一種打包帶生產用輸送裝置，旨在解決現有技術中手動纏繞打包帶易致安全事故等問題。裝置包括支架，其上設有動力輥軸、橫向輥軸、縱向輥軸及橫向、縱向組件。縱向組件含第一縱向導軌、第一導向板等，能使縱向輥軸按特定軌跡運動；橫向組件含橫向導軌等，與縱向組件協同使打包帶產生角度偏轉，優化拉伸效果。還增設壓料組件，用于擠壓定位與印花。定軸組件通過撓性軸與壓料組件聯動，解決縱向輥軸懸臂受力問題。各輥軸采用中空并設減重孔，第二導向板開減重孔。該裝置實現自動輸送與拉伸，避免手動纏繞風險，保障人員安全，提升打包帶質量，優化裝置性能，具有良好的實用價值。

技術研發人員：朱俊鋒,朱方勝
受保護的技術使用者：大華仁盛（十堰）實業有限公司
技術研發日：
技術公布日：2025/4/28
