本技術屬于于imd(模內裝飾技術)蓋板，特別涉及一種保護膜貼合治具，用于需要對蓋板表面進行覆保護膜的產品。

背景技術：

1、imd蓋板上需要貼合保護膜，但是目前制作產品是手工貼合，貼合精度低、效率低并且氣泡多。

技術實現思路

1、本實用新型的目的是提供一種保護膜貼合治具，使用治具貼膜，效率高，貼合效果好。

2、采用的技術方案是：

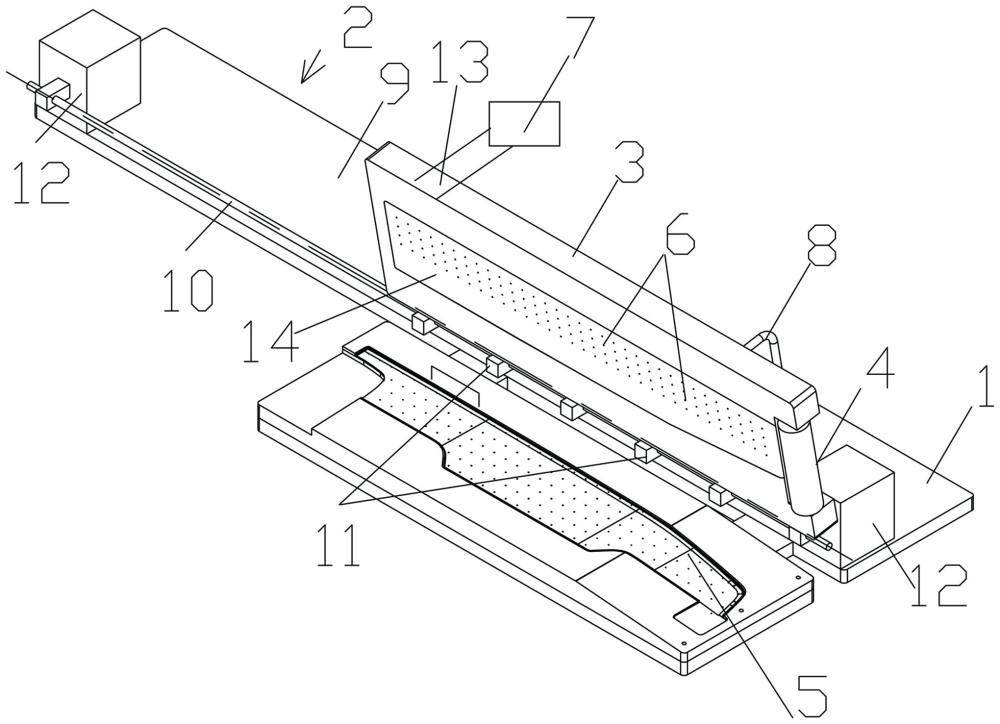

3、一種保護膜貼合治具，包括底板、導軌、壓板和貼合滾輪。

4、導軌包括兩個導軌固定塊、導軌固定板、軸和滑塊。

5、導軌固定板兩端分別固定一個導軌固定塊。

6、軸兩端分別設置在導軌固定塊上。

7、軸上套設有多個滑塊，滑塊上固定有壓板。

8、壓板上開設多個吸氣孔，多個吸氣孔均連接氣泵的入口。

9、壓板側邊緣設有豎向設置的貼合滾輪。

10、導軌固定板側面固定有底板。

11、底板上有底板產品槽。

技術特征：

1.一種保護膜貼合治具，包括底板（1）、導軌（2）、壓板（3）和貼合滾輪（4）；其特征在于：

2.根據權利要求1所述的一種保護膜貼合治具，其特征在于：

3.根據權利要求1所述的一種保護膜貼合治具，其特征在于：

技術總結
一種保護膜貼合治具，屬于于IMD蓋板技術領域，導軌包括兩個導軌固定塊、導軌固定板、軸和滑塊。導軌固定板兩端分別固定一個導軌固定塊。軸兩端分別設置在導軌固定塊上。軸上套設有多個滑塊，滑塊上固定有壓板。壓板上開設多個吸氣孔，吸氣孔連氣泵入口。壓板側邊緣設有豎向設置的貼合滾輪。導軌固定板側面固定有底板。底板上有底板產品槽。吸氣孔可以平穩的吸附和使保護膜伸展開，使用貼合滾輪滾動，方便平展保護膜，效率高，貼合效果好。
