本技術涉及3d打印，尤其涉及一種物料投放裝置及3d打印機。

背景技術：

1、在可以更換耗材的fdm打印機中，多個耗材通過各自的擠出機后，引入到噴頭的耗材通道中。在需要更換耗材時，將原耗材由耗材通道中切斷，以將原耗材熔融段留在耗材通道中，并將沒有熔融的原耗材抽出，而后送入新的耗材。為保證模型精準，需要將滯留在耗材通道內的原耗材擠出，而后使用新的耗材進行打印。

2、在擠出原耗材時，由于打印頭下方沒有支撐，耗材將持續向下擠出，而呈細長的條形，導致擠出的原耗材長度較長，占用空間大，且由于重量分散，下落時姿態不穩，容易落到打印平臺上。

技術實現思路

1、有鑒于此，為解決上述至少一項技術問題，本實用新型提供一種物料投放裝置及3d打印機。

2、為達到上述目的，本實用新型主要提供如下技術方案：

3、一方面，本實用新型提供了一種物料投放裝置，包括：

4、支撐體；

5、開合組件，開合組件包括至少一個開合件，開合件包括承接面，開合件與支撐體活動連接，開合件的位置包括第一位置和第二位置；

6、作用組件，作用組件至少與開合件連接，承接面用于在開合件處于第二位置時承接物料，作用組件至少用于驅動開合件由第二位置移動至第一位置，以使承接面上的物料脫落。

7、另一方面，本實用新型還提供一種3d打印機，包括上述任一項的物料投放裝置。

8、本實用新型提出的一種物料投放裝置及3d打印機，主要通過開合件承托擠出的物料，使得物料堆積成團，減少物料占用空間，且物料重量集中，使得物料下落位置準確，避免物料掉落到打印平臺。現有技術中，在擠出原耗材時，由于打印頭下方沒有支撐，耗材將持續向下擠出，而呈細長的條形，導致擠出的原耗材長度較長，占用空間大，且由于重量分散，下落時姿態不穩，容易落到打印平臺上。與現有技術相比，本申請文件中，在需要更換耗材時，作用組件將開合件移動到第二位置，噴頭移動至與承接面相對，并將物料向承接面擠出，物料將在承載面的作用下堆積成團，而后作用組件將開合件移動到第一位置，通過外力或者開合件自身位置的變化，使得承接面上的物料脫落，繼而落到開合件下方，一方面，通過承托物料而使物料成團，減少物料占用空間，避免長條形物料占用空間大，另一方面，物料堆積呈團狀，使得物料的重量集中，物料由承載面脫落后，可以近似自由落體下落到指定范圍內，避免物料重量分散導致下落姿態和方向不可控的問題，繼而避免物料落入打印區域和打印平臺上，避免影響打印過程。

技術特征：

1.一種物料投放裝置，其特征在于，包括：

2.根據權利要求1所述的物料投放裝置，其特征在于，

3.根據權利要求2所述的物料投放裝置，其特征在于，

4.根據權利要求1所述的物料投放裝置，其特征在于，

5.根據權利要求1所述的物料投放裝置，其特征在于，

6.根據權利要求5所述的物料投放裝置，其特征在于，

7.根據權利要求1所述的物料投放裝置，其特征在于，

8.根據權利要求7所述的物料投放裝置，其特征在于，

9.根據權利要求7所述的物料投放裝置，其特征在于，所述物料投放裝置還包括：

10.根據權利要求9所述的物料投放裝置，其特征在于，

11.根據權利要求9所述的物料投放裝置，其特征在于，

12.根據權利要求7所述的物料投放裝置，其特征在于，

13.根據權利要求1所述的物料投放裝置，其特征在于，

14.根據權利要求13所述的物料投放裝置，其特征在于，

15.根據權利要求1所述的物料投放裝置，其特征在于，所述物料投放裝置還包括：

16.一種3d打印機，其特征在于，包括如上述權利要求1-15中任一項所述的物料投放裝置。

17.根據權利要求16所述的3d打印機，其特征在于，所述3d打印機還包括：

18.根據權利要求17所述的3d打印機，其特征在于，

技術總結

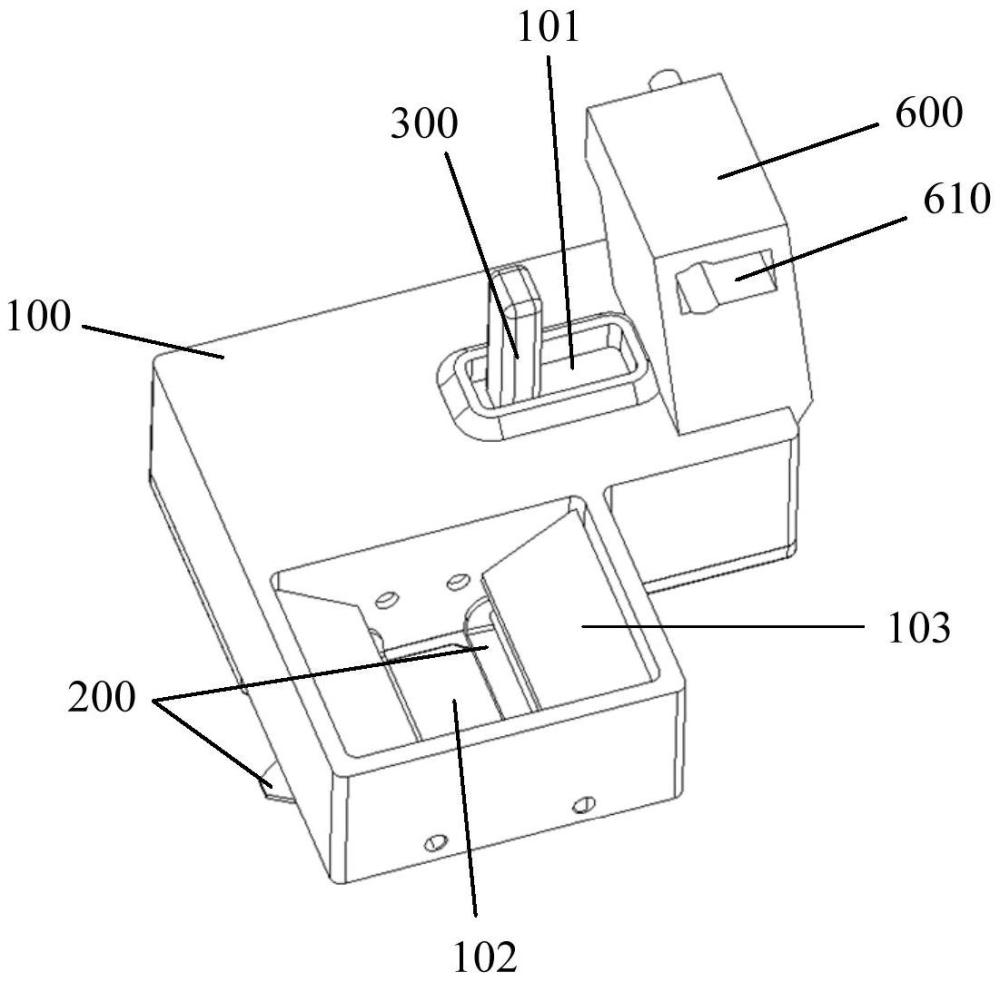

本技術公開了一種物料投放裝置及3D打印機，主要通過開合件承托擠出的物料，使得物料堆積成團，減少物料占用空間，物料重量集中，使得物料下落位置更加準確，避免物料掉落到打印平臺。本技術的主要技術方案為：一種物料投放裝置，包括支撐體；開合組件，開合組件包括至少一個開合件，開合件包括承接面，開合件與支撐體活動連接，開合件的位置包括第一位置和第二位置；作用組件，作用組件至少與開合件連接，承接面用于在開合件處于第二位置時承接物料，作用組件至少用于驅動開合件由第二位置移動至第一位置，以使承接面上的物料脫落。本技術主要用于物料投遞。

技術研發人員：朱再群
受保護的技術使用者：深圳市成大器科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
