本技術3d打印支撐托盤，特別是涉及了一種鉚釘槍3d打印支撐托盤。

背景技術：

1、3d打印托盤是專門為3d打印設計的平臺，用于支撐和固定打印物體，3d打印托盤的設計和使用通常與特定的打印機和打印材料相匹配，以確保打印過程的順利進行和打印質量的最優化，3d打印托盤是3d打印過程中不可或缺的部分，它不僅提供了打印物體的支撐基礎，還通過與打印軟件的交互，幫助用戶實現更加精確和高效的打印結果。

2、實際打印過程中受產品結構形狀限制，每層打印的產品截面形狀往往不一致，因此需要打印頭在每層打印時不斷地在水平面內移動，且打印頭由下至上逐層打印時，打印頭還需在豎直方向上直線運動，以形成完整的產品，該種將水平方向運動及豎直方向運動均集中至打印頭上的結構設計導致打印效率低下，易出現運動誤差。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種鉚釘槍3d打印支撐托盤，在打印時，可以通過縱向組件和橫向組件帶動托盤進行運動，從而方便打印。

2、為了解決上述技術問題，本實用新型通過下述技術方案得以解決出現運動誤差的問題。

3、為了實現上述目的，本實用新型采用了如下技術方案：

4、一種鉚釘槍3d打印支撐托盤，其包括：

5、底板，所述底板上表面左右兩側皆設置有縱向結構，且兩組縱向結構上側設置有定位板，所述定位板上表面設置有兩組橫向結構，且兩組橫向結構上端設置有托盤，所述托盤上表面設置有活動板。

6、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述底板下表面四角位置皆設置有支撐桿，且四組支撐桿下端皆設置有定位座，并且定位座設置為橡膠材質。

7、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，兩組所述縱向結構包括第一路徑桿，且第一路徑桿外端設置有第一驅動塊，且第一驅動塊上端連接在定位板下表面。

8、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述第一路徑桿設置為t字型結構，且第一驅動塊內部開設有與之匹配的槽位，并且第一路徑桿前后兩端皆設置有限位塊。

9、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述第一驅動塊內部左右兩側皆開設有槽位，且槽位內皆設置有第一滾珠，且第一路徑桿左右兩側皆設置有與第一滾珠相匹配的滑動槽。

10、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，兩組所述縱向結構包括第二路徑桿，且第二路徑桿外端設置有第二驅動塊，且第二驅動塊上端連接在托盤下表面。

11、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述第二路徑桿設置為t字型結構，且第二驅動塊內部開設有與之匹配的槽位，并且第二路徑桿左右兩端皆設置有限位塊。

12、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述第二驅動塊內部前后兩側皆開設有槽位，且槽位內皆設置有第二滾珠，且第二路徑桿前后兩側皆設置有與第二滾珠相匹配的滑動槽。

13、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述托盤下表面中間位置設置有冷卻扇。

14、作為本實用新型提供的所述的一種鉚釘槍3d打印支撐托盤的一種優選實施方式，所述托盤內部設置有活動板，且活動板左右兩側皆設置有把手，并且托盤左右兩側皆開設有與之匹配的滑動槽，所述活動板上表面設置有防粘黏涂層。

15、與現有技術相比，本實用新型有以下有益效果：

16、1、本實用新型提供的一種鉚釘槍3d打印支撐托盤，通過設置有縱向組件，通過第二驅動塊帶動第二滾珠進行轉動，從而使得第二滾珠在第二路徑桿前后兩側開設的滑動槽中進行運動，進而帶動第二驅動塊在第二路徑桿外端進行運動，通過第二路徑桿設置的t字型結構，防止第二驅動塊脫離第二路徑桿的限制，從而方便第二驅動塊帶動定位板進行運動。

17、2、本實用新型提供的一種鉚釘槍3d打印支撐托盤，通過設置有橫向組件，通過第二驅動塊帶動第二滾珠進行轉動，從而使得第二滾珠在第二路徑桿前后兩側開設的滑動槽中進行運動，進而帶動第二驅動塊在第二路徑桿外端進行運動，通過第二路徑桿設置的t字型結構，防止第二驅動塊脫離第二路徑桿的限制，從而方便第二驅動塊帶動定位板進行橫向運動。

技術特征：

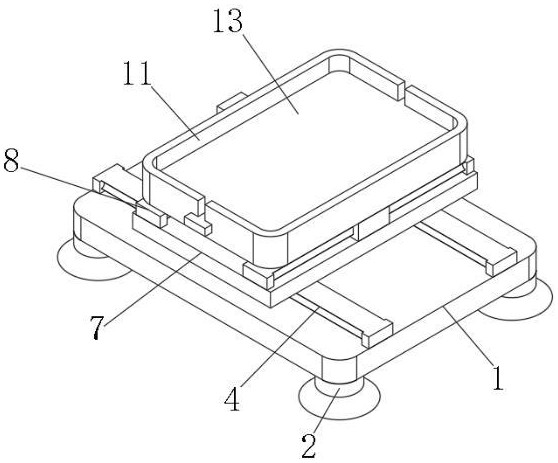

1.一種鉚釘槍3d打印支撐托盤，其特征在于，其包括：

2.根據權利要求1所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述底板（1）下表面四角位置皆設置有支撐桿（2），且四組支撐桿（2）下端皆設置有定位座（3），并且定位座（3）設置為橡膠材質。

3.根據權利要求1所述的一種鉚釘槍3d打印支撐托盤，其特征在于，兩組所述縱向結構包括第一路徑桿（4），且第一路徑桿（4）外端設置有第一驅動塊（5），且第一驅動塊（5）上端連接在定位板（7）下表面。

4.根據權利要求3所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述第一路徑桿（4）設置為t字型結構，且第一驅動塊（5）內部開設有與之匹配的槽位，并且第一路徑桿（4）前后兩端皆設置有限位塊。

5.根據權利要求4所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述第一驅動塊（5）內部左右兩側皆開設有槽位，且槽位內皆設置有第一滾珠（6），且第一路徑桿（4）左右兩側皆設置有與第一滾珠（6）相匹配的滑動槽。

6.根據權利要求1所述的一種鉚釘槍3d打印支撐托盤，其特征在于，兩組所述縱向結構包括第二路徑桿（8），且第二路徑桿（8）外端設置有第二驅動塊（9），且第二驅動塊（9）上端連接在托盤（11）下表面。

7.根據權利要求6所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述第二路徑桿（8）設置為t字型結構，且第二驅動塊（9）內部開設有與之匹配的槽位，并且第二路徑桿（8）左右兩端皆設置有限位塊。

8.根據權利要求7所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述第二驅動塊（9）內部前后兩側皆開設有槽位，且槽位內皆設置有第二滾珠（10），且第二路徑桿（8）前后兩側皆設置有與第二滾珠（10）相匹配的滑動槽。

9.根據權利要求1所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述托盤（11）下表面中間位置設置有冷卻扇（12）。

10.根據權利要求1所述的一種鉚釘槍3d打印支撐托盤，其特征在于，所述托盤（11）內部設置有活動板（13），且活動板（13）左右兩側皆設置有把手（14），并且托盤（11）左右兩側皆開設有與之匹配的滑動槽，所述活動板（13）上表面設置有防粘黏涂層。

技術總結
本技術公開了一種鉚釘槍3D打印支撐托盤，其包括：底板，所述底板上表面左右兩側皆設置有縱向結構，且兩組縱向結構上側設置有定位板，所述定位板上表面設置有兩組橫向結構，且兩組橫向結構上端設置有托盤，所述托盤上表面設置有活動板，通過設置有縱向組件，通過第二驅動塊帶動第二滾珠進行轉動，從而使得第二滾珠在第二路徑桿前后兩側開設的滑動槽中進行運動，進而帶動第二驅動塊在第二路徑桿外端進行運動，通過第二路徑桿設置的T字型結構，防止第二驅動塊脫離第二路徑桿的限制，從而方便第二驅動塊帶動定位板進行運動。

技術研發人員：楊騏銘,周金楠
受保護的技術使用者：余姚市鼎創三維打印科技有限公司
技術研發日：20240613
技術公布日：2025/4/28
