本技術涉及模具領域，具體涉及模具整形結構。

背景技術：

1、ins膜片吸塑沖切加工過程中容易導致膜片的翹曲變形，當ins膜片吸塑沖切加工后，放置到前模型腔內注塑生產，產品合模注塑時會導致膜片周圈壓傷，導致產品合格率下降。

2、由于現有的注塑模具中不存有對膜片翹曲整形機構，不利于注塑成型后的產品質量。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供膜片防翹曲整形固定結構，已解決上述至少一個技術問題。

2、本實用新型的技術方案是：膜片防翹曲整形固定結構，包括前模以及后模，其特征在于，所述前模上開設有與膜片輪廓相匹配的型腔；

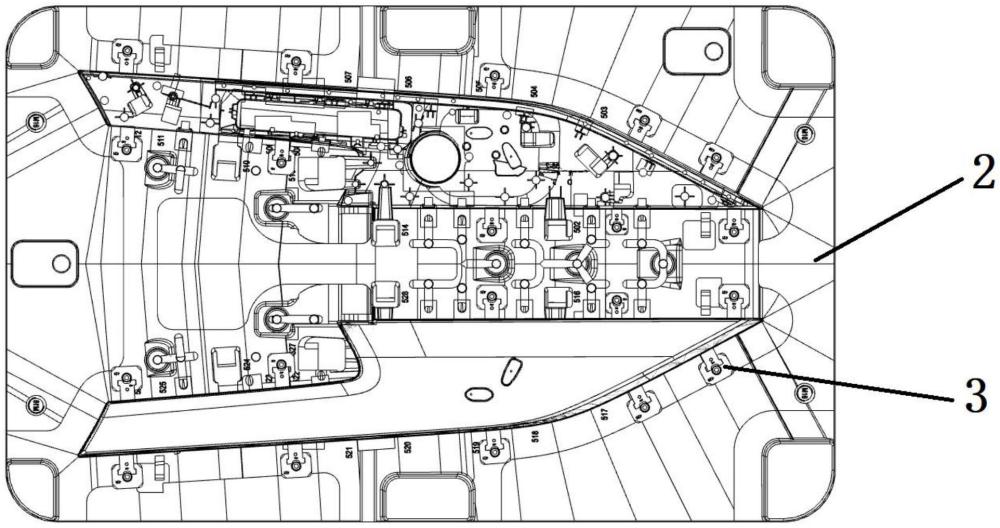

3、所述后模上安裝有用于抵住膜片外邊緣的彈性整形模塊，所述彈性整形模塊設置有至少三個，至少三個所述彈性整形模塊沿著所述膜片的外輪廓設置；

4、所述彈性整形模塊包括固定導向座以及活動彈塊，所述固定導向座通過螺釘可拆卸安裝在所述后模；

5、所述固定導向座的內側開設有傾斜設置的燕尾槽，所述活動彈塊的外側設置有與所述燕尾槽滑動連接的突起；

6、所述活動彈塊的內側設置有用于搭接所述膜片的外邊緣的搭接槽；

7、所述活動彈塊與所述后模之間夾設有彈簧。

8、本實用新型通過彈性整形模塊的設置，當前模與后模合模過程中，活動彈塊的搭接槽首先接觸到膜片的邊緣，在前模不斷合模過程中，通過活動彈塊實現對膜片外邊緣的彈力施壓進行整形。

9、進一步優選地，所述燕尾槽的引導方向為從后模至前模側向遠離膜片側傾斜3°。

10、進一步優選地，所述型腔上設置有定位突起，所述膜片上開設有與所述定位突起相匹配的定位孔。

11、便于實現膜片安裝至型腔內的固定。

12、進一步優選地，所述前模上安裝有膜片定位組件；

13、所述膜片定位組件包括可拆卸安裝在前模上的安裝塊，所述安裝塊滑動連接有一鎖止塊；

14、所述前模上開設有容納槽，所述容納槽內安裝有所述安裝塊，所述容納槽與所述鎖止塊之間夾設有復位彈簧；

15、所述鎖止塊設置有伸入所述型腔的延伸部，所述延伸部鄰近所述型腔的一側設置有用于抵住所述膜片邊緣的限位面；

16、所述后模上開設有用于引導所述鎖止塊移出型腔的導向槽。

17、未合模狀態下，鎖止塊延伸至型腔內，便于實現膜片邊緣的限位支撐。在前模與后模進行合模過程中，鎖止塊在導向槽的引導下，向外延伸出型腔。

18、進一步優選地，一個所述型腔的外邊緣安裝有至少兩個所述膜片定位組件。

19、進一步優選地，所述安裝塊與所述容納槽可拆卸連接圍成滑動連接所述鎖止塊的導向槽。

20、進一步優選地，所述鎖止塊上設置有與所述導向槽滑動連接的條狀突起，所述條狀突起夾設在所述安裝塊與所述前模之間。

21、進一步優選地，所述鎖止塊設置有外凸出于前模的外凸部，所述外凸部設置有一傾斜設置的斜面；

22、所述導向槽設置有與所述斜面相匹配的導向面。

23、有益效果：

24、本實用新型通過彈性整形模塊的設置，當前模與后模合模過程中，活動彈塊的搭接槽首先接觸到膜片的邊緣，在前模不斷合模過程中，通過活動彈塊實現對膜片外邊緣的彈力施壓進行整形。

25、本實用新型通過膜片定位組件提高膜片在前模內的預定位效果，便于提高后期的注塑成型效果。

技術特征：

1.膜片防翹曲整形固定結構，包括前模以及后模，其特征在于，所述前模上開設有與膜片輪廓相匹配的型腔；

2.根據權利要求1所述的膜片防翹曲整形固定結構，其特征在于：所述燕尾槽的引導方向為從后模側至前模側向遠離膜片側傾斜3°。

3.根據權利要求1所述的膜片防翹曲整形固定結構，其特征在于：所述型腔上設置有定位突起，所述膜片上開設有與所述定位突起相匹配的定位孔。

4.根據權利要求1所述的膜片防翹曲整形固定結構，其特征在于：所述前模上安裝有膜片定位組件；

5.根據權利要求4所述的膜片防翹曲整形固定結構，其特征在于：一個所述型腔的外邊緣安裝有至少兩個所述膜片定位組件。

6.根據權利要求4所述的膜片防翹曲整形固定結構，其特征在于：所述安裝塊與所述容納槽可拆卸連接圍成滑動連接所述鎖止塊的導向槽。

7.根據權利要求6所述的膜片防翹曲整形固定結構，其特征在于：所述鎖止塊上設置有與所述導向槽滑動連接的條狀突起，所述條狀突起夾設在所述安裝塊與所述前模之間。

8.根據權利要求6所述的膜片防翹曲整形固定結構，其特征在于：所述鎖止塊設置有外凸出于前模的外凸部，所述外凸部設置有一傾斜設置的斜面；

技術總結
本技術涉及模具技術領域。膜片防翹曲整形固定結構，包括前模以及后模，前模上開設有與膜片輪廓相匹配的型腔；后模上安裝有用于抵住膜片外邊緣的彈性整形模塊，彈性整形模塊設置有至少三個，至少三個彈性整形模塊沿著膜片的外輪廓設置；彈性整形模塊包括固定導向座以及活動彈塊，固定導向座通過螺釘可拆卸安裝在后模；固定導向座的內側開設有傾斜設置的燕尾槽，活動彈塊的外側設置有與燕尾槽滑動連接的突起；活動彈塊的內側設置有用于搭接膜片的外邊緣的搭接槽；活動彈塊與后模之間夾設有彈簧。當前模與后模合模過程中，活動彈塊的搭接槽首先接觸到膜片的邊緣，在前模不斷合模過程中，通過活動彈塊實現對膜片外邊緣的彈力施壓進行整形。

技術研發人員：羅啟侶,陸平,熊小輝
受保護的技術使用者：上海華偉汽車部件股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
