本技術涉及塑膠產品注塑領域，特別是涉及一種側抽芯機構和注塑模具。

背景技術：

1、隨著消費性電子的應用越來越廣泛，諸如手機、平板電腦等電子產品越來越多的進入到人們的生活當中。現有的電子產品中，越來越多的產品采用塑膠制品作為殼體或蓋板材料，塑膠制品以其質量輕深受人們的青睞。

2、為了保持塑膠制品的強度和連接性，在蓋板或殼體內增加扣位、支撐柱等結構已成為常規設計，一般的具有扣位、支撐柱的產品在脫模時采用行位結構后退脫離產品而脫模。然而，在實際生產過程中因為產品跟行位機構貼合以及扣位或支撐柱嵌入行位中，導致當開模時，行位退出的過程中，產品通常會包覆或粘連在行位機構上，因此會造成產品嚴重拉變形。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種結構簡單、避免產品在側抽過程中把產品拉變形的側抽芯機構和注塑模具。

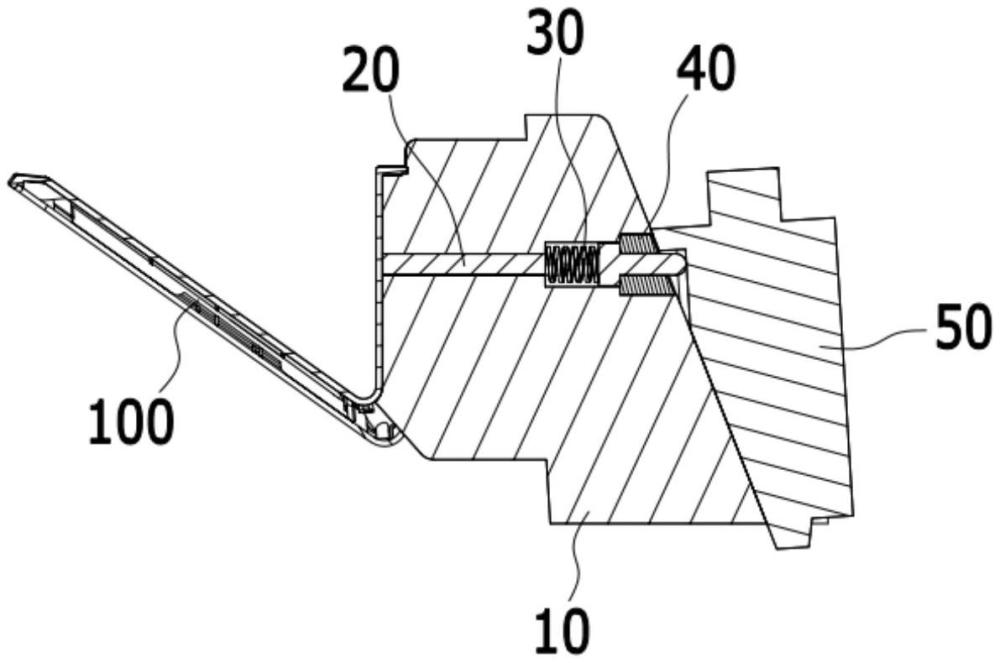

2、為了實現上述目的，本實用新型提供了一種側抽芯機構，包括相互配合的鏟機和側抽芯滑塊，所述側抽芯滑塊貫穿開設有容納頂針的頂針孔，且所述頂針活動設置在所述頂針孔內，所述頂針具有頂出端、抵接端、位于所述頂出端和所述抵接端之間并沿所述頂針外周圈向外延伸的限位塊，所述頂針孔內設有凸臺，所述頂針孔位于所述限位塊和所述凸臺之間設有彈簧，所述鏟機對應所述頂針的所述抵接端凹設有抵接槽，所述抵接槽的深度自上而下呈持續遞減，所述頂針的所述抵接端凸伸出所述側抽芯滑塊并活動設置在所述抵接槽內，且所述抵接端的端部抵頂在所述抵接槽的槽底壁上。

3、進一步地，所述側抽芯機構還包括止擋塊，所述側抽芯滑塊凹設有與所述頂針孔連通的安裝槽，所述止擋塊安裝在所述安裝槽內。

4、進一步地，所述限位塊活動設置在所述凸臺和所述止擋塊之間。

5、進一步地，所述止擋塊貫穿開設有容納所述頂針的所述抵接端的活動孔。

6、進一步地，所述側抽芯滑塊具有第一滑動面，所述安裝槽開設在所述第一滑動面上，所述止擋塊的外端面與所述第一滑動面位于同一平面上。

7、進一步地，所述鏟機具有與所述第一滑動面相貼合的第二滑動面，所述抵接槽開設在所述第二滑動面上。

8、進一步地，所述彈簧套設在所述頂針的所述頂出端的外圍。

9、進一步地，所述側抽芯滑塊開設有容納所述鏟機的容納槽，所述鏟機滑動設置在所述容納槽內。

10、進一步地，所述容納槽的至少一側壁凹設有滑動槽，所述鏟機對應所述滑動槽凸設有滑動塊，所述滑動塊對應滑設在所述滑動槽內。

11、本實用新型提供了一種注塑模具，包括上述的側抽芯機構，所述側抽芯滑塊遠離所述鏟機的一端于所述頂針孔的外圍開設有數個扣接槽。

12、本實用新型提供的側抽芯機構和注塑模具，不但結構簡單，而且有效避免產品在側抽過程中把產品拉變形，大大提高了產品的良品率。

技術特征：

1.一種側抽芯機構，包括相互配合的鏟機和側抽芯滑塊，其特征在于，所述側抽芯滑塊貫穿開設有容納頂針的頂針孔，且所述頂針活動設置在所述頂針孔內，所述頂針具有頂出端、抵接端、位于所述頂出端和所述抵接端之間并沿所述頂針外周圈向外延伸的限位塊，所述頂針孔內設有凸臺，所述頂針孔位于所述限位塊和所述凸臺之間設有彈簧，所述鏟機對應所述頂針的所述抵接端凹設有抵接槽，所述抵接槽的深度自上而下呈持續遞減，所述頂針的所述抵接端凸伸出所述側抽芯滑塊并活動設置在所述抵接槽內，且所述抵接端的端部抵頂在所述抵接槽的槽底壁上。

2.如權利要求1所述的側抽芯機構，其特征在于，所述側抽芯機構還包括止擋塊，所述側抽芯滑塊凹設有與所述頂針孔連通的安裝槽，所述止擋塊安裝在所述安裝槽內。

3.如權利要求2所述的側抽芯機構，其特征在于，所述限位塊活動設置在所述凸臺和所述止擋塊之間。

4.如權利要求2所述的側抽芯機構，其特征在于，所述止擋塊貫穿開設有容納所述頂針的所述抵接端的活動孔。

5.如權利要求2所述的側抽芯機構，其特征在于，所述側抽芯滑塊具有第一滑動面，所述安裝槽開設在所述第一滑動面上，所述止擋塊的外端面與所述第一滑動面位于同一平面上。

6.如權利要求5所述的側抽芯機構，其特征在于，所述鏟機具有與所述第一滑動面相貼合的第二滑動面，所述抵接槽開設在所述第二滑動面上。

7.如權利要求1所述的側抽芯機構，其特征在于，所述彈簧套設在所述頂針的外圍。

8.如權利要求1所述的側抽芯機構，其特征在于，所述側抽芯滑塊開設有容納所述鏟機的容納槽，所述鏟機滑動設置在所述容納槽內。

9.如權利要求8所述的側抽芯機構，其特征在于，所述容納槽的至少一側壁凹設有滑動槽，所述鏟機對應所述滑動槽凸設有滑動塊，所述滑動塊對應滑設在所述滑動槽內。

10.一種注塑模具，其特征在于，包括如權利要求1-9任一項所述的側抽芯機構，所述側抽芯滑塊遠離所述鏟機的一端于所述頂針孔的外圍開設有數個扣接槽。

技術總結
本技術公開了一種側抽芯機構和注塑模具，包括相互配合的鏟機和側抽芯滑塊，側抽芯滑塊貫穿開設有容納頂針的頂針孔，且頂針活動設置在頂針孔內，頂針具有頂出端、抵接端、位于頂出端和抵接端之間并沿頂針外周圈向外延伸的限位塊，頂針孔內設有凸臺，頂針孔位于限位塊和凸臺之間設有彈簧，鏟機對應頂針的抵接端凹設有抵接槽，抵接槽的深度自上而下呈持續遞減，頂針的抵接端凸伸出側抽芯滑塊并活動設置在抵接槽內，且抵接端的端部抵頂在抵接槽的槽底壁上。本技術不但結構簡單，而且有效避免產品在側抽過程中把產品拉變形。

技術研發人員：陶結春
受保護的技術使用者：東莞市迪比科能源科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
