本技術屬于硅膠條，尤其涉及一種多段中空硅膠條的拼接裝置。

背景技術：

1、硅膠條通常指的是硅膠密封條或硅膠膠條，它是一種由硅橡膠制成的條狀材料，具有良好的密封性能和耐高溫特性。硅膠條常用于工業和家用設備中。

2、傳統技術中公開號為cn111998072a的專利公開了一種新型密封膠條，包括固定膠條，以及與之拼接為一體的異種材質密封圈膠條；所述固定膠條包括用于膠條安裝的膠條安裝部，以及用于連接所述密封圈膠條的膠條連接部；所述密封圈膠條包括連于所述膠條連接部兩側的密封連接部，以及連于所述密封連接部之間、與所述密封連接部形成閉合結構的膠條密封部；且所述密封圈膠條上設有凸起于膠條外表面的結構加強部，

3、然而傳統技術存在一些問題：傳統的膠條在進行密封時多使用熱壓法，將兩段要拼接的硅膠條的端面處理成平整和垂直，將兩段硅膠條的接口放在熱壓設備下，用適當?shù)臏囟群蛪毫M(jìn)行熱壓，使硅膠條的接口粘合在一起，效率較差，且熱壓機多只能對單種規格的膠條進行固定熱壓，因此我們提出一種多段中空硅膠條的拼接裝置。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種多段中空硅膠條的拼接裝置，解決了將兩段硅膠條的接口放在熱壓設備下，用適當?shù)臏囟群蛪毫M(jìn)行熱壓，使硅膠條的接口粘合在一起，效率較差，且熱壓機多只能對單種規格的膠條進行固定熱壓的問題。

2、本實用新型是這樣實現的，一種多段中空硅膠條的拼接裝置，包括基板，所述基板上部滑動安裝有第一滑塊和第二滑塊，所述第一滑塊和第二滑塊設有兩個，兩個所述第一滑塊和第二滑塊對稱設置，兩個所述第一滑塊位于兩個所述第二滑塊之間，所述第一滑塊上部磁吸安裝有導向管，所述第二滑塊上部磁吸安裝有夾持管，所述夾持管內部夾持有中空硅膠條段，所述基板中部固定安裝有電熱組件。

3、作為本實用新型優選的，所述基板上部固定安裝有滑軌，兩個所述第一滑塊和第二滑塊滑動安裝在所述滑軌上部。

4、作為本實用新型優選的，所述基板上部轉動安裝有雙向絲桿和滑桿，所述雙向絲桿兩側外部分別螺接兩個所述第二滑塊，所述滑桿外部與兩個所述第二滑塊滑動連接，兩個所述第一滑塊套設在所述雙向絲桿和轉桿外部。

5、作為本實用新型優選的，所述雙向絲桿一端穿過所述基板固定連接有旋鈕，兩個所述第二滑塊受所述旋鈕控制做張開或夾緊動作。

6、作為本實用新型優選的，所述第一滑塊和第二滑塊結構相同，所述第一滑塊上部固定連接有電磁板，多個所述電磁板與所述導向管和夾持管磁力連接，所述第一滑塊上部還固定連接有兩個限位板，所述導向管插接在兩個所述限位板成型的凹槽內。

7、作為本實用新型優選的，所述夾持管內部開設有夾持通道，所述夾持通道外徑小于所述中空硅膠條段外徑，所述導向管靠近所述夾持管的一側開設有漸變通道，所述導向管還開設有糾正通道，所述糾正通道與所述漸變通道貫通，所述糾正通道外徑與所述中空硅膠條段外徑相同，所述漸變通道開口處外徑大于所述中空硅膠條段外徑。

8、作為本實用新型優選的，所述電熱組件包括支撐架，所述支撐架固定安裝在所述基板中部，所述支撐架等分所述滑軌，所述支撐架內部固定安裝有電熱圍板，所述電熱圍板一側固定連接有用于連接控制器的導線。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過滑塊和磁吸安裝的導向管、夾持管，結合基板中部的電熱組件，實現了對不同規格硅膠條的高效、精確拼接。使用者可以方便地更換導向管和夾持管，適應不同尺寸的硅膠條，從而提高了工作效率和拼接質量。

技術特征：

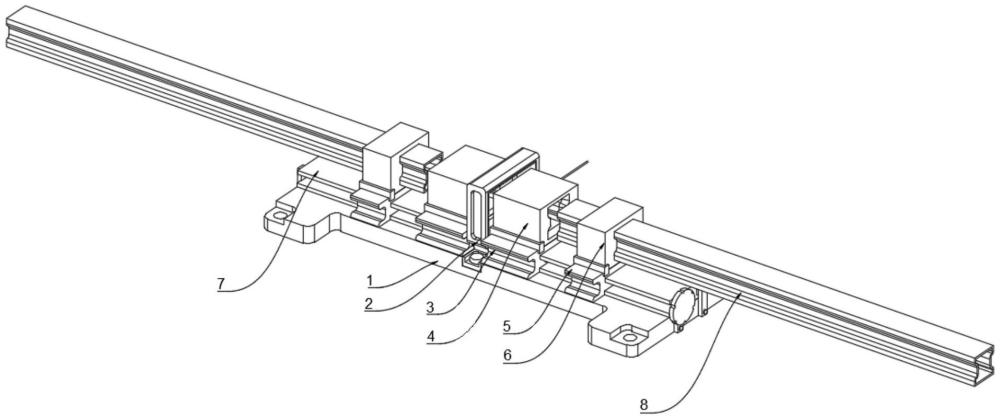

1.一種多段中空硅膠條的拼接裝置，包括基板(1)，其特征在于：所述基板(1)上部滑動安裝有第一滑塊(3)和第二滑塊(5)，所述第一滑塊(3)和第二滑塊(5)設有兩個，兩個所述第一滑塊(3)和第二滑塊(5)對稱設置，兩個所述第一滑塊(3)位于兩個所述第二滑塊(5)之間，所述第一滑塊(3)上部磁吸安裝有導向管(4)，所述第二滑塊(5)上部磁吸安裝有夾持管(6)，所述夾持管(6)內部夾持有中空硅膠條段(8)，所述基板(1)中部固定安裝有電熱組件(2)。

2.如權利要求1所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述基板(1)上部固定安裝有滑軌(7)，兩個所述第一滑塊(3)和第二滑塊(5)滑動安裝在所述滑軌(7)上部。

3.如權利要求2所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述基板(1)上部轉動安裝有雙向絲桿(12)和滑桿(13)，所述雙向絲桿(12)兩側外部分別螺接兩個所述第二滑塊(5)，所述滑桿(13)外部與兩個所述第二滑塊(5)滑動連接，兩個所述第一滑塊(3)套設在所述雙向絲桿(12)和轉桿外部。

4.如權利要求3所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述雙向絲桿(12)一端穿過所述基板(1)固定連接有旋鈕(11)，兩個所述第二滑塊(5)受所述旋鈕(11)控制做張開或夾緊動作。

5.如權利要求1所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述第一滑塊(3)和第二滑塊(5)結構相同，所述第一滑塊(3)上部固定連接有電磁板(10)，多個所述電磁板(10)與所述導向管(4)和夾持管(6)磁力連接，所述第一滑塊(3)上部還固定連接有兩個限位板(9)，所述導向管(4)插接在兩個所述限位板(9)成型的凹槽內。

6.如權利要求1所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述夾持管(6)內部開設有夾持通道(601)，所述夾持通道(601)外徑小于所述中空硅膠條段(8)外徑，所述導向管(4)靠近所述夾持管(6)的一側開設有漸變通道(401)，所述導向管(4)還開設有糾正通道(402)，所述糾正通道(402)與所述漸變通道(401)貫通，所述糾正通道(402)外徑與所述中空硅膠條段(8)外徑相同，所述漸變通道(401)開口處外徑大于所述中空硅膠條段(8)外徑。

7.如權利要求2所述的一種多段中空硅膠條的拼接裝置，其特征在于：所述電熱組件(2)包括支撐架(201)，所述支撐架(201)固定安裝在所述基板(1)中部，所述支撐架(201)等分所述滑軌(7)，所述支撐架(201)內部固定安裝有電熱圍板(202)，所述電熱圍板(202)一側固定連接有用于連接控制器的導線(203)。

技術總結
本技術公開了一種多段中空硅膠條的拼接裝置，包括基板，基板上部滑動安裝有第一滑塊和第二滑塊，第一滑塊和第二滑塊設有兩個，兩個第一滑塊和第二滑塊對稱設置，兩個第一滑塊位于兩個第二滑塊之間，第一滑塊上部磁吸安裝有導向管，第二滑塊上部磁吸安裝有夾持管，夾持管內部夾持有中空硅膠條段，基板中部固定安裝有電熱組件。本技術通過第一滑塊上部磁吸安裝有導向管，第二滑塊上部磁吸安裝有夾持管。夾持管內部夾持住中空硅膠條段。使用者可以根據中空硅膠條段的尺寸更換相對應的夾持管和導向管，以適應多種尺寸的中空硅膠條段進行對接操作。使用者通過夾持管夾持中空硅膠條段，然后控制兩個夾持管向中部靠近對接。

技術研發人員：包葉浩,包葉妹
受保護的技術使用者：嘉興漢高新材料有限公司
技術研發日：20240704
技術公布日：2025/4/28
