本技術涉及改性尼龍制備，尤其涉及一種改性尼龍制備用冷卻裝置。

背景技術：

1、改性尼龍是以尼龍原料為基料，加以改變其物理性質而形成的顆粒狀產品。如：增強尼龍，增韌尼龍，耐磨尼龍，無鹵阻燃尼龍，導電尼龍，阻燃尼龍等。改性尼龍的生產流程依次為混料－熱熔擠出-拉絲-冷卻-切粒等。

2、在尼龍原料擠出拉絲后，就需要進入至冷卻水池中進行冷卻定型工作，而目前現有的冷卻水池在使用時，難以對內部冷卻水進行自動降溫工作，在長時間冷卻尼龍絲后，尼龍絲內部熱量則會提高冷卻水的溫度，從而導致冷卻水對尼龍絲的冷卻效果大大降低。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種改性尼龍制備用冷卻裝置，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種改性尼龍制備用冷卻裝置，包括冷卻池，所述冷卻池底面固定連接有支撐柱，所述冷卻池底面固定連接有水箱，所述水箱內壁固定連接有半導體制冷片，所述水箱底面固定連接有風罩，所述風罩內壁固定連接有散熱風機，所述水箱內部設置有攪拌機構，所述水箱底面設置有驅動組件，所述冷卻池內部設置有水循環機構，所述冷卻池內部設置有導絲組件。

4、優選的，所述攪拌機構由旋轉軸、固定盤和攪拌葉組成，所述旋轉軸與水箱內壁轉動連接，所述固定盤與旋轉軸頂端固定連接，所述攪拌葉與固定盤表面固定連接。

5、優選的，所述驅動組件由伺服電機、蝸桿和蝸輪組成，所述伺服電機與水箱底面固定連接，所述蝸桿與伺服電機輸出端固定連接，所述蝸輪與旋轉軸表面固定連接，且蝸輪與蝸桿相嚙合。

6、優選的，所述水循環機構由進液管、水泵和回流管組成，所述進液管出液端與冷卻池內壁固定連接，且進液管進液端與水箱內壁固定連接，所述水泵與進液管內壁固定連接，且水泵與水箱正面固定連接，所述回流管進液端與冷卻池內壁固定連接，且回流管出液端與水箱內壁固定連接。

7、優選的，所述導絲組件由導絲輥、固定環和輔助輥組成，所述導絲輥與冷卻池內壁固定連接，所述固定環與冷卻池頂面固定連接，所述輔助輥與固定環內壁轉動連接。

8、優選的，所述水箱呈矩形狀，且水箱采用不銹鋼材料制成。

9、優選的，所述半導體制冷片的數量為多個，且多個半導體制冷片均位于水箱內部。

10、與現有技術相比，本實用新型的有益效果是：該改性尼龍制備用冷卻裝置，將水注入冷卻池和水箱中，通過導絲組件將尼龍絲牽引至切粒機中，通過冷卻池中的冷卻水降溫定型尼龍絲，啟動半導體制冷片降低水箱內部冷卻水溫度，啟動水循環機構驅動低溫冷卻水進入冷卻池中進行降溫工作，同時驅動高溫冷卻水進入水箱中，啟動驅動組件驅動攪拌機構轉動，即可快速混合高溫冷卻水和低溫冷卻水，重復上述動作即可進行循環冷卻降溫工作；實現了便于對改性尼龍材料的冷卻水進行自動降溫工作的目標，避免了因長時間冷卻尼龍絲后冷卻水溫度升高，而導致冷卻水對尼龍絲的冷卻效果大大降低的問題。

技術特征：

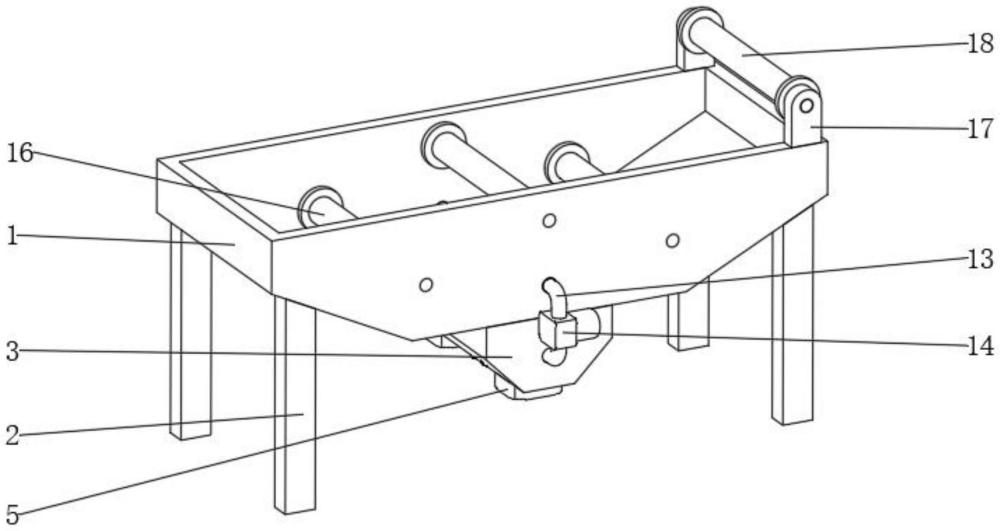

1.一種改性尼龍制備用冷卻裝置，包括冷卻池(1)，其特征在于，所述冷卻池(1)底面固定連接有支撐柱(2)，所述冷卻池(1)底面固定連接有水箱(3)，所述水箱(3)內壁固定連接有半導體制冷片(4)，所述水箱(3)底面固定連接有風罩(5)，所述風罩(5)內壁固定連接有散熱風機(6)，所述水箱(3)內部設置有攪拌機構，所述水箱(3)底面設置有驅動組件，所述冷卻池(1)內部設置有水循環機構，所述冷卻池(1)內部設置有導絲組件。

2.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述攪拌機構由旋轉軸(7)、固定盤(8)和攪拌葉(9)組成，所述旋轉軸(7)與水箱(3)內壁轉動連接，所述固定盤(8)與旋轉軸(7)頂端固定連接，所述攪拌葉(9)與固定盤(8)表面固定連接。

3.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述驅動組件由伺服電機(10)、蝸桿(11)和蝸輪(12)組成，所述伺服電機(10)與水箱(3)底面固定連接，所述蝸桿(11)與伺服電機(10)輸出端固定連接，所述蝸輪(12)與旋轉軸(7)表面固定連接，且蝸輪(12)與蝸桿(11)相嚙合。

4.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述水循環機構由進液管(13)、水泵(14)和回流管(15)組成，所述進液管(13)出液端與冷卻池(1)內壁固定連接，且進液管(13)進液端與水箱(3)內壁固定連接，所述水泵(14)與進液管(13)內壁固定連接，且水泵(14)與水箱(3)正面固定連接，所述回流管(15)進液端與冷卻池(1)內壁固定連接，且回流管(15)出液端與水箱(3)內壁固定連接。

5.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述導絲組件由導絲輥(16)、固定環(17)和輔助輥(18)組成，所述導絲輥(16)與冷卻池(1)內壁固定連接，所述固定環(17)與冷卻池(1)頂面固定連接，所述輔助輥(18)與固定環(17)內壁轉動連接。

6.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述水箱(3)呈矩形狀，且水箱(3)采用不銹鋼材料制成。

7.根據權利要求1所述的一種改性尼龍制備用冷卻裝置，其特征在于，所述半導體制冷片(4)的數量為多個，且多個半導體制冷片(4)均位于水箱(3)內部。

技術總結
本技術公開了一種改性尼龍制備用冷卻裝置，包括冷卻池，所述冷卻池底面固定連接有支撐柱，所述冷卻池底面固定連接有水箱，將水注入冷卻池和水箱中，通過導絲組件將尼龍絲牽引至切粒機中，通過冷卻池中的冷卻水降溫定型尼龍絲，啟動半導體制冷片降低水箱內部冷卻水溫度，啟動水循環機構驅動低溫冷卻水進入冷卻池中進行降溫工作，同時驅動高溫冷卻水進入水箱中，啟動驅動組件驅動攪拌機構轉動，即可快速混合高溫冷卻水和低溫冷卻水，重復上述動作即可進行循環冷卻降溫工作，實現了便于對改性尼龍材料的冷卻水進行自動降溫工作的目標，避免了因長時間冷卻尼龍絲后冷卻水溫度升高，而導致冷卻水對尼龍絲的冷卻效果大大降低的問題。
